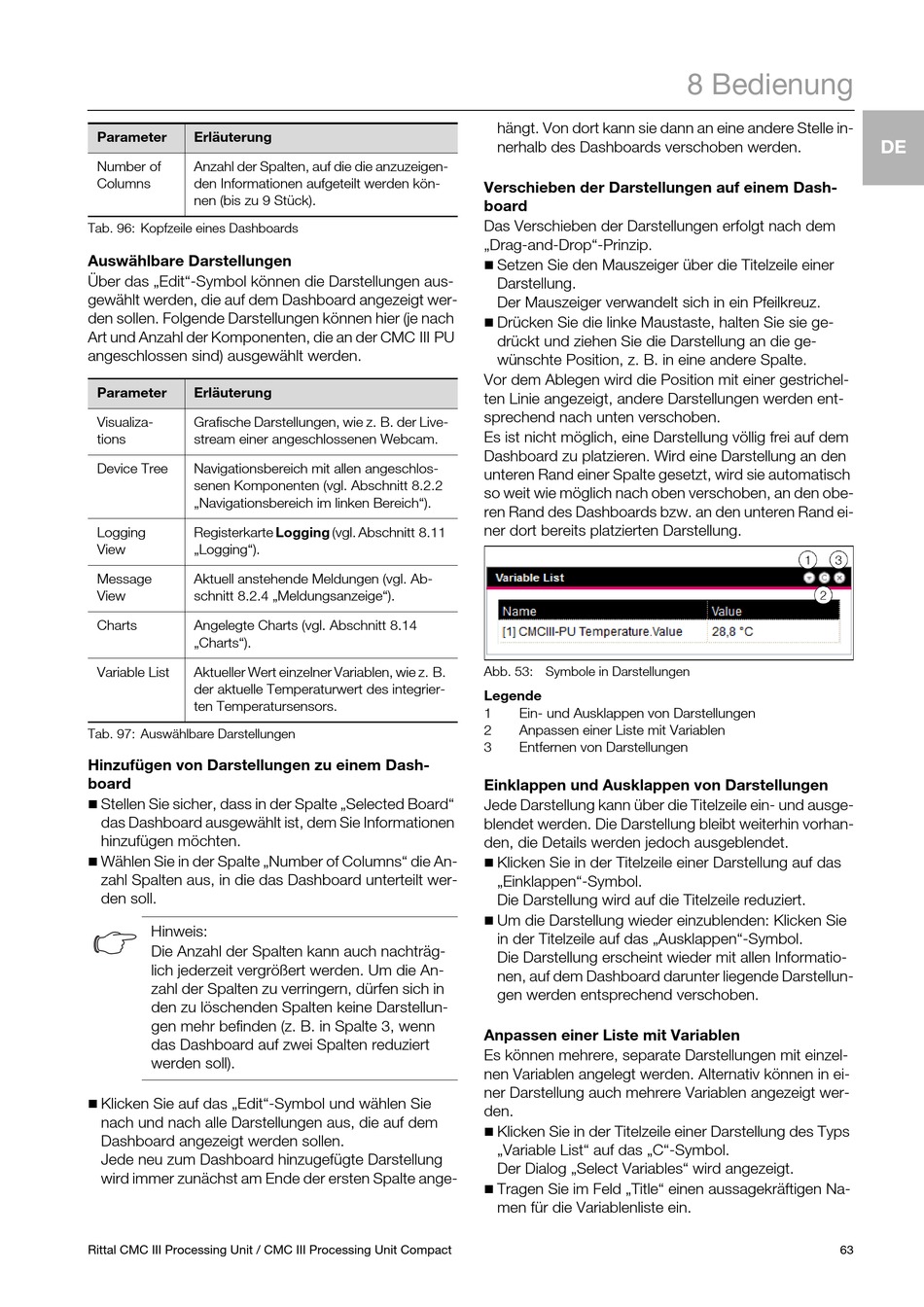

Parameter Erläuterung
Number of Anzahl der Spalten, auf die die anzuzeigen-
Columns den Informationen aufgeteilt werden kön-
nen (bis zu 9 Stück).
Tab. 96: Kopfzeile eines Dashboards
Auswählbare Darstellungen
Über das „Edit"-Symbol können die Darstellungen aus-
gewählt werden, die auf dem Dashboard angezeigt wer-
den sollen. Folgende Darstellungen können hier (je nach
Art und Anzahl der Komponenten, die an der CMC III PU
angeschlossen sind) ausgewählt werden.
Parameter Erläuterung
Visualiza- Grafische Darstellungen, wie z. B. der Live-
tions stream einer angeschlossenen Webcam.
Device Tree Navigationsbereich mit allen angeschlos-
senen Komponenten (vgl. Abschnitt 8.2.2
„Navigationsbereich im linken Bereich").
Logging Registerkarte Logging (vgl. Abschnitt 8.11
View „Logging").
Message Aktuell anstehende Meldungen (vgl. Ab-
View schnitt 8.2.4 „Meldungsanzeige").
Charts Angelegte Charts (vgl. Abschnitt 8.14
„Charts").
Variable List Aktueller Wert einzelner Variablen, wie z. B.
der aktuelle Temperaturwert des integrier-
ten Temperatursensors.
Tab. 97: Auswählbare Darstellungen
Hinzufügen von Darstellungen zu einem Dash-
board

Stellen Sie sicher, dass in der Spalte „Selected Board"
das Dashboard ausgewählt ist, dem Sie Informationen
hinzufügen möchten.

Wählen Sie in der Spalte „Number of Columns" die An-
zahl Spalten aus, in die das Dashboard unterteilt wer-
den soll.
Hinweis:
Die Anzahl der Spalten kann auch nachträg-
lich jederzeit vergrößert werden. Um die An-
zahl der Spalten zu verringern, dürfen sich in
den zu löschenden Spalten keine Darstellun-
gen mehr befinden (z. B. in Spalte 3, wenn
das Dashboard auf zwei Spalten reduziert
werden soll).

Klicken Sie auf das „Edit"-Symbol und wählen Sie
nach und nach alle Darstellungen aus, die auf dem
Dashboard angezeigt werden sollen.
Jede neu zum Dashboard hinzugefügte Darstellung
wird immer zunächst am Ende der ersten Spalte ange-
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
hängt. Von dort kann sie dann an eine andere Stelle in-
nerhalb des Dashboards verschoben werden.
Verschieben der Darstellungen auf einem Dash-
board
Das Verschieben der Darstellungen erfolgt nach dem
„Drag-and-Drop"-Prinzip.

Setzen Sie den Mauszeiger über die Titelzeile einer
Darstellung.
Der Mauszeiger verwandelt sich in ein Pfeilkreuz.

Drücken Sie die linke Maustaste, halten Sie sie ge-
drückt und ziehen Sie die Darstellung an die ge-
wünschte Position, z. B. in eine andere Spalte.
Vor dem Ablegen wird die Position mit einer gestrichel-
ten Linie angezeigt, andere Darstellungen werden ent-
sprechend nach unten verschoben.
Es ist nicht möglich, eine Darstellung völlig frei auf dem
Dashboard zu platzieren. Wird eine Darstellung an den
unteren Rand einer Spalte gesetzt, wird sie automatisch
so weit wie möglich nach oben verschoben, an den obe-
ren Rand des Dashboards bzw. an den unteren Rand ei-
ner dort bereits platzierten Darstellung.
Abb. 53: Symbole in Darstellungen
Legende
1 Ein- und Ausklappen von Darstellungen
2 Anpassen einer Liste mit Variablen
3 Entfernen von Darstellungen
Einklappen und Ausklappen von Darstellungen
Jede Darstellung kann über die Titelzeile ein- und ausge-
blendet werden. Die Darstellung bleibt weiterhin vorhan-
den, die Details werden jedoch ausgeblendet.

Klicken Sie in der Titelzeile einer Darstellung auf das
„Einklappen"-Symbol.
Die Darstellung wird auf die Titelzeile reduziert.

Um die Darstellung wieder einzublenden: Klicken Sie
in der Titelzeile auf das „Ausklappen"-Symbol.
Die Darstellung erscheint wieder mit allen Informatio-
nen, auf dem Dashboard darunter liegende Darstellun-
gen werden entsprechend verschoben.
Anpassen einer Liste mit Variablen
Es können mehrere, separate Darstellungen mit einzel-
nen Variablen angelegt werden. Alternativ können in ei-
ner Darstellung auch mehrere Variablen angezeigt wer-
den.

Klicken Sie in der Titelzeile einer Darstellung des Typs
„Variable List" auf das „C"-Symbol.
Der Dialog „Select Variables" wird angezeigt.

Tragen Sie im Feld „Title" einen aussagekräftigen Na-
men für die Variablenliste ein.
