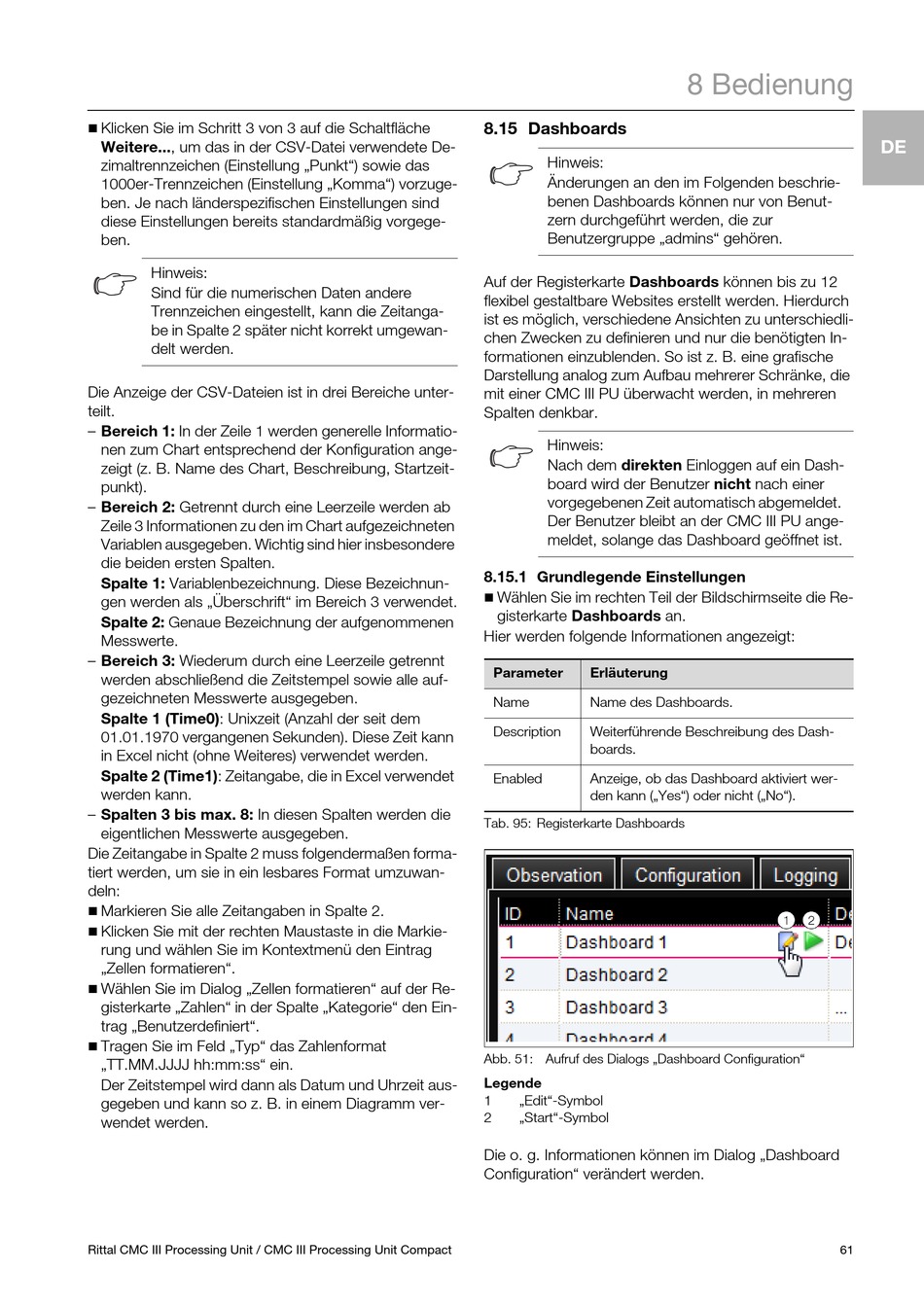

Klicken Sie im Schritt 3 von 3 auf die Schaltfläche
Weitere..., um das in der CSV-Datei verwendete De-
zimaltrennzeichen (Einstellung „Punkt") sowie das
1000er-Trennzeichen (Einstellung „Komma") vorzuge-
ben. Je nach länderspezifischen Einstellungen sind
diese Einstellungen bereits standardmäßig vorgege-
ben.
Hinweis:
Sind für die numerischen Daten andere
Trennzeichen eingestellt, kann die Zeitanga-
be in Spalte 2 später nicht korrekt umgewan-
delt werden.
Die Anzeige der CSV-Dateien ist in drei Bereiche unter-
teilt.
– Bereich 1: In der Zeile 1 werden generelle Informatio-
nen zum Chart entsprechend der Konfiguration ange-
zeigt (z. B. Name des Chart, Beschreibung, Startzeit-
punkt).
– Bereich 2: Getrennt durch eine Leerzeile werden ab
Zeile 3 Informationen zu den im Chart aufgezeichneten
Variablen ausgegeben. Wichtig sind hier insbesondere
die beiden ersten Spalten.
Spalte 1: Variablenbezeichnung. Diese Bezeichnun-
gen werden als „Überschrift" im Bereich 3 verwendet.
Spalte 2: Genaue Bezeichnung der aufgenommenen
Messwerte.
– Bereich 3: Wiederum durch eine Leerzeile getrennt
werden abschließend die Zeitstempel sowie alle auf-
gezeichneten Messwerte ausgegeben.
Spalte 1 (Time0): Unixzeit (Anzahl der seit dem
01.01.1970 vergangenen Sekunden). Diese Zeit kann
in Excel nicht (ohne Weiteres) verwendet werden.
Spalte 2 (Time1): Zeitangabe, die in Excel verwendet
werden kann.
– Spalten 3 bis max. 8: In diesen Spalten werden die
eigentlichen Messwerte ausgegeben.
Die Zeitangabe in Spalte 2 muss folgendermaßen forma-
tiert werden, um sie in ein lesbares Format umzuwan-
deln:

Markieren Sie alle Zeitangaben in Spalte 2.

Klicken Sie mit der rechten Maustaste in die Markie-
rung und wählen Sie im Kontextmenü den Eintrag
„Zellen formatieren".

Wählen Sie im Dialog „Zellen formatieren" auf der Re-
gisterkarte „Zahlen" in der Spalte „Kategorie" den Ein-
trag „Benutzerdefiniert".

Tragen Sie im Feld „Typ" das Zahlenformat
„TT.MM.JJJJ hh:mm:ss" ein.
Der Zeitstempel wird dann als Datum und Uhrzeit aus-
gegeben und kann so z. B. in einem Diagramm ver-
wendet werden.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact

8.15 Dashboards

Hinweis:
Änderungen an den im Folgenden beschrie-
benen Dashboards können nur von Benut-
zern durchgeführt werden, die zur
Benutzergruppe „admins" gehören.
Auf der Registerkarte Dashboards können bis zu 12
flexibel gestaltbare Websites erstellt werden. Hierdurch
ist es möglich, verschiedene Ansichten zu unterschiedli-
chen Zwecken zu definieren und nur die benötigten In-
formationen einzublenden. So ist z. B. eine grafische
Darstellung analog zum Aufbau mehrerer Schränke, die
mit einer CMC III PU überwacht werden, in mehreren
Spalten denkbar.
Hinweis:
Nach dem direkten Einloggen auf ein Dash-
board wird der Benutzer nicht nach einer
vorgegebenen Zeit automatisch abgemeldet.
Der Benutzer bleibt an der CMC III PU ange-
meldet, solange das Dashboard geöffnet ist.

8.15.1 Grundlegende Einstellungen


Wählen Sie im rechten Teil der Bildschirmseite die Re-
gisterkarte Dashboards an.
Hier werden folgende Informationen angezeigt:
Parameter Erläuterung
Name Name des Dashboards.
Description Weiterführende Beschreibung des Dash-
boards.
Enabled Anzeige, ob das Dashboard aktiviert wer-
den kann („Yes") oder nicht („No").
Tab. 95: Registerkarte Dashboards
Abb. 51: Aufruf des Dialogs „Dashboard Configuration"
Legende
1 „Edit"-Symbol
2 „Start"-Symbol
Die o. g. Informationen können im Dialog „Dashboard
Configuration" verändert werden.
