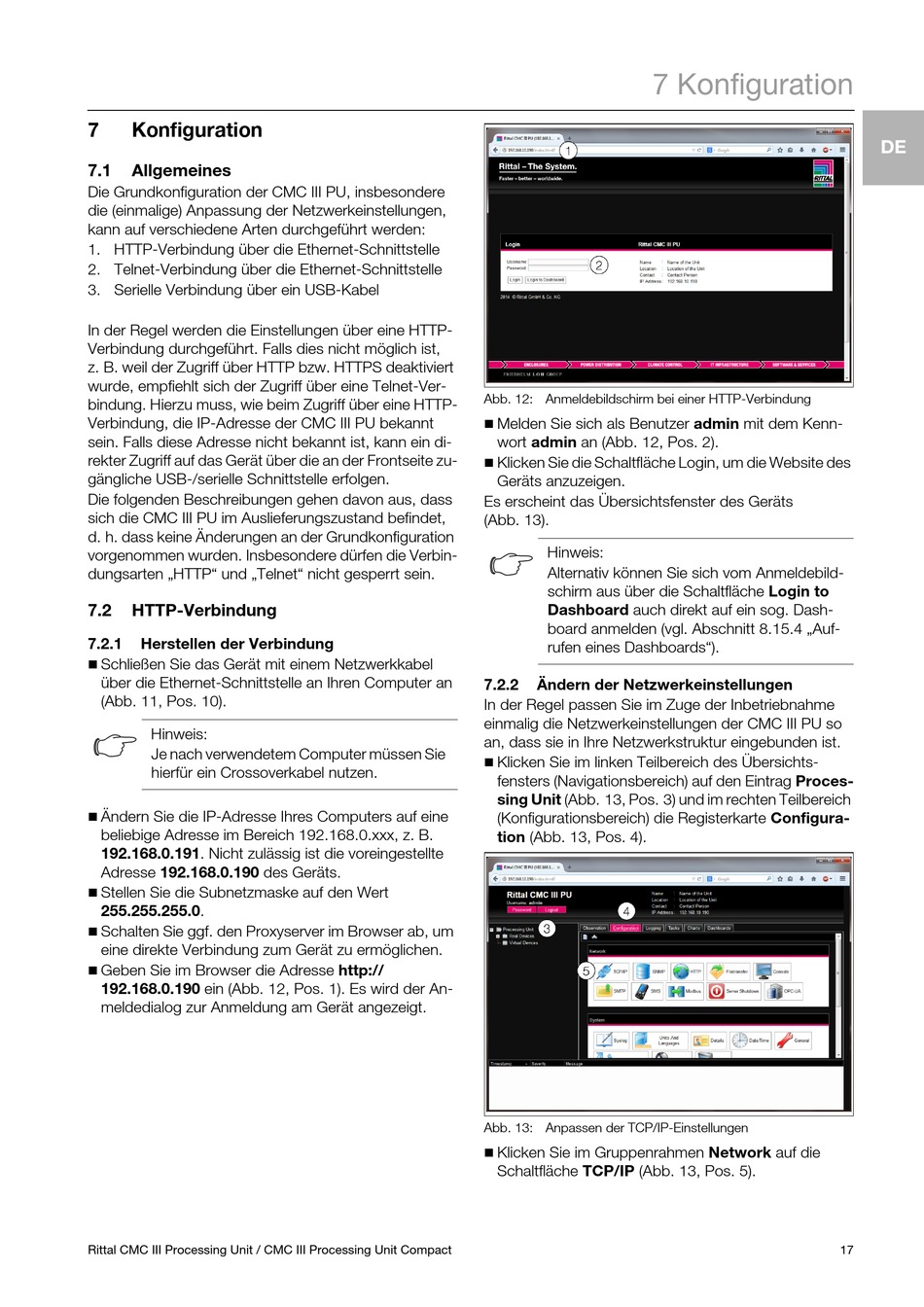

7

Konfiguration

7.1

Allgemeines

Die Grundkonfiguration der CMC III PU, insbesondere
die (einmalige) Anpassung der Netzwerkeinstellungen,
kann auf verschiedene Arten durchgeführt werden:
1. HTTP-Verbindung über die Ethernet-Schnittstelle
2. Telnet-Verbindung über die Ethernet-Schnittstelle
3. Serielle Verbindung über ein USB-Kabel
In der Regel werden die Einstellungen über eine HTTP-
Verbindung durchgeführt. Falls dies nicht möglich ist,
z. B. weil der Zugriff über HTTP bzw. HTTPS deaktiviert
wurde, empfiehlt sich der Zugriff über eine Telnet-Ver-
bindung. Hierzu muss, wie beim Zugriff über eine HTTP-
Verbindung, die IP-Adresse der CMC III PU bekannt
sein. Falls diese Adresse nicht bekannt ist, kann ein di-
rekter Zugriff auf das Gerät über die an der Frontseite zu-
gängliche USB-/serielle Schnittstelle erfolgen.
Die folgenden Beschreibungen gehen davon aus, dass
sich die CMC III PU im Auslieferungszustand befindet,
d. h. dass keine Änderungen an der Grundkonfiguration
vorgenommen wurden. Insbesondere dürfen die Verbin-
dungsarten „HTTP" und „Telnet" nicht gesperrt sein.
7.2

HTTP-Verbindung

7.2.1

Herstellen der Verbindung


Schließen Sie das Gerät mit einem Netzwerkkabel
über die Ethernet-Schnittstelle an Ihren Computer an
(Abb. 11, Pos. 10).
Hinweis:
Je nach verwendetem Computer müssen Sie
hierfür ein Crossoverkabel nutzen.

Ändern Sie die IP-Adresse Ihres Computers auf eine
beliebige Adresse im Bereich 192.168.0.xxx, z. B.
192.168.0.191. Nicht zulässig ist die voreingestellte
Adresse 192.168.0.190 des Geräts.

Stellen Sie die Subnetzmaske auf den Wert
255.255.255.0.

Schalten Sie ggf. den Proxyserver im Browser ab, um
eine direkte Verbindung zum Gerät zu ermöglichen.

Geben Sie im Browser die Adresse http://
192.168.0.190 ein (Abb. 12, Pos. 1). Es wird der An-
meldedialog zur Anmeldung am Gerät angezeigt.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
7 Konfiguration
Abb. 12: Anmeldebildschirm bei einer HTTP-Verbindung

Melden Sie sich als Benutzer admin mit dem Kenn-
wort admin an (Abb. 12, Pos. 2).

Klicken Sie die Schaltfläche Login, um die Website des
Geräts anzuzeigen.
Es erscheint das Übersichtsfenster des Geräts
(Abb. 13).
Hinweis:
Alternativ können Sie sich vom Anmeldebild-
schirm aus über die Schaltfläche Login to
Dashboard auch direkt auf ein sog. Dash-
board anmelden (vgl. Abschnitt 8.15.4 „Auf-
rufen eines Dashboards").
7.2.2 Ändern der Netzwerkeinstellungen
In der Regel passen Sie im Zuge der Inbetriebnahme
einmalig die Netzwerkeinstellungen der CMC III PU so
an, dass sie in Ihre Netzwerkstruktur eingebunden ist.

Klicken Sie im linken Teilbereich des Übersichts-
fensters (Navigationsbereich) auf den Eintrag Proces-
sing Unit (Abb. 13, Pos. 3) und im rechten Teilbereich
(Konfigurationsbereich) die Registerkarte Configura-
tion (Abb. 13, Pos. 4).
Abb. 13: Anpassen der TCP/IP-Einstellungen

Klicken Sie im Gruppenrahmen Network auf die
Schaltfläche TCP/IP (Abb. 13, Pos. 5).
