8 Bedienung

8 Bedienung
DE
8.1

Allgemeines

Im Folgenden werden alle Einstellungen beschrieben,
die über einen HTTP-Zugang zur Verfügung stehen.
Hinweis:
Wird die CMC III PU in einer Umgebung mit
hoher EMV-Belastung eingesetzt, kann die
Website u. U. (teilweise) falsch angezeigt
werden. Laden Sie in diesem Fall die Website
über den Browser neu.
8.2

Generelle Bedienung

8.2.1

Aufbau der Bildschirmseiten

Nach der Anmeldung an der CMC III PU (vgl.
Abschnitt 7.2.1 „Herstellen der Verbindung") wird die
Web-Oberfläche zur Bedienung des Geräts angezeigt.
Prinzipiell ist die Bildschirmseite in vier verschiedene Be-
reiche unterteilt:
1. Oberer Bereich: Anzeige genereller Informationen
zum Gerät, Ändern des Passworts und Abmelden
des angemeldeten Benutzers (vgl. Abschnitt 8.2.8
„Abmelden und Ändern des Passworts").
2. Linker Bereich (Navigationsbereich): Auswahl des
Gesamtsystems bzw. der jeweiligen Komponente,
für die die Informationen im rechten Teil des Bild-
schirms angezeigt werden sollen (vgl.
Abschnitt 8.2.2 „Navigationsbereich im linken Be-
reich").
3. Rechter Bereich (Konfigurationsbereich): Anzeige
von sechs Registerkarten (vgl. Abschnitt 8.2.3 „Re-
gisterkarten im Konfigurationsbereich") mit Eingabe-
möglichkeit aller Einstellungen.
4. Unterer Bereich: Anzeige von Meldungen (vgl.
Abschnitt 8.2.4 „Meldungsanzeige").

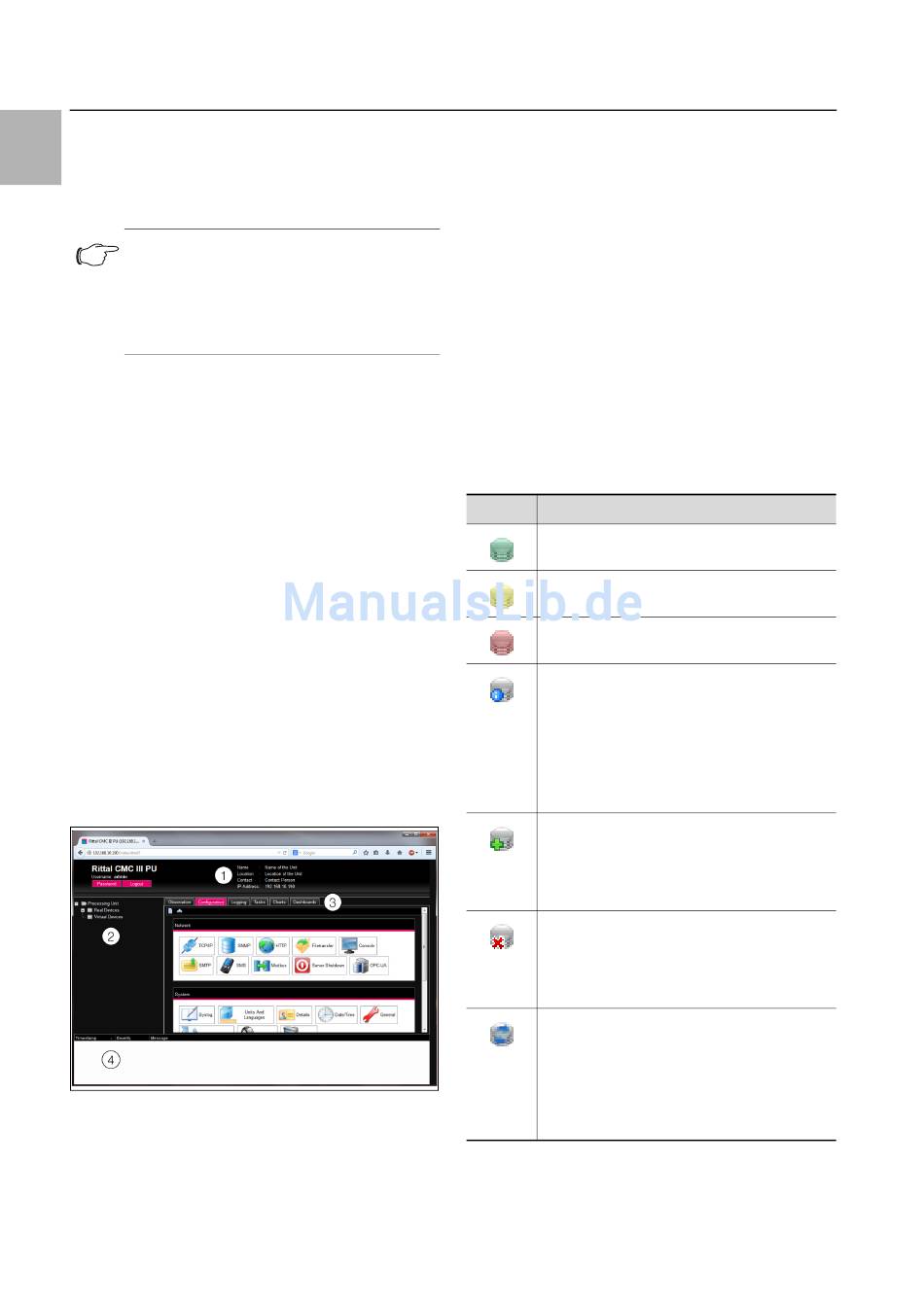

Abb. 29: Aufbau der Bildschirmseiten
Legende
1 Generelle Informationen
2 Navigationsbereich
3 Konfigurationsbereich mit Registerkarten
4 Meldungsanzeige
26
8.2.2

Navigationsbereich im linken Bereich

Im Navigationsbereich der Bildschirmseite wird das Ge-
samtsystem inkl. aller installierten Komponenten in Form
einer Baumansicht dargestellt.
An oberster Stelle des Navigationsbereichs steht die
Processing Unit, sprich das Gesamtsystem. Unterhalb
des Gesamtsystems werden zwei Untergruppen ange-
zeigt.
1. Real Devices: In dieser Gruppe werden die
CMC III PU selbst sowie alle daran hardwaremäßig
installierten Geräte und Sensoren aufgelistet.
2. Virtual Devices: In dieser Gruppe werden alle virtuel-
len Geräte angezeigt, die in der CMC III PU angelegt
wurden (vgl. Abschnitt 8.13 „Virtual Devices").
Jedes Gerät, unabhängig ob es sich um ein Real Device
oder ein Virtual Device handelt, kann verschiedene Sta-
tus annehmen. Um den aktuellen Status schnell erken-
nen zu können, wird das Symbol vor dem jeweiligen Ge-
rät farbig markiert:
Symbol Erläuterung
Status „OK". Es stehen keine Warn- oder
Alarmmeldungen an.
Status „Warnung". Es steht mindestens eine
Warnmeldung an.
Status „Alarm". Es steht mindestens eine
Alarmmeldung an.
Status „OK". Durch das zusätzliche Informati-
onszeichen wird angezeigt, dass weiterführen-
de Statusinformationen angezeigt werden
können. Dieses Symbol wird nur dann ange-
zeigt, wenn der angemeldete Benutzer zumin-
dest lesenden Zugriff auf die Daten des
jeweiligen Geräts hat (vgl. Abschnitt 8.8 „Device
Rights").
Status „Detected". Der Sensor wurde neu hin-
zugefügt und noch nicht bestätigt. Dieser Sen-
sor muss noch durch Betätigen der „C"-Taste
an der CMC III PU oder über die Website be-
stätigt werden.
Status „Lost". Die Kommunikation zu einem
Sensor ist nicht mehr möglich. Die Verbindung
muss überprüft werden. Alternativ kann der
Sensor auch durch Bestätigen abgemeldet
werden.
Status „Changed". Die Reihenfolge der Senso-
ren wurde geändert und noch nicht bestätigt.
Diese Konfigurationsänderung muss noch
durch Betätigen der „C"-Taste an der
CMC III PU oder über die Website bestätigt
werden (vgl. Abschnitt 6.4 „Quittieren von Mel-
dungen").
Tab. 10: Symbole zur Statusanzeige
