7 Konfiguration
Parameter Erläuterung
DE
RS232 Con- Einstellen der RS 232-Schnittstelle (RJ 12-
sole Buchse) zum Anschluss einer GSM-,
ISDN- oder Display-Unit (Einstellung „Disa-
bled") oder zur Remote-Steuerung (Einstel-
lung „Enabled").
Set all Tasks Rücksetzen aller Tasks auf den Ausliefe-
to Default rungszustand (leer).
Set all Charts Rücksetzen aller Charts auf den Ausliefe-
to Default rungszustand (leer).
Tab. 7: Spezielle Einstellungen
Hinweis:
Ist über den Parameter RS232 Console die
Remote-Steuerung aktiviert (Einstellung „En-
abled"), funktioniert eine angeschlossene
ISDN-, GSM- oder Display Unit nicht.
Falls Sie über eine Telnet- bzw. USB-/serielle Verbin-
dung für den Parameter DNS Mode im Untermenü
DNS Configuration den Wert Automatic DHCP aus-
wählen, beachten Sie folgende Hinweise:

Stellen Sie im Untermenü IPv4 Configuration für den
Parameter Enable/Disable DHCPv4 den Wert En-
abled ein.

Stellen Sie alternativ oder zusätzlich im Untermenü
IPv6 Configuration für den Parameter IPv6 Confi-
guration den Wert DHCPv6 ein.

Deaktivieren Sie in keinem Fall DHCP nachträglich
wieder für beide Protokolle IPv4 und IPv6, nachdem
Sie die o. g. DNS-Konfiguration vorgenommen haben.
7.5.6 Ausführen von Schaltbefehlen
Ein Benutzer mit Admin-Rechten kann über eine Telnet-
Verbindung Ausgänge von Sensoren schalten, die an ei-
ner CMC III PU angeschlossen sind (z. B. Steckplätze
eines schaltbaren PSM-Moduls).

Drücken Sie im Hauptmenü CMC-III Main Menu die
Taste „4" zur Anwahl des Untermenüs CMC III Con-
sole Commands.
Sie können nun einen Ausgang entweder über den dem
Relaisausgang zugewiesenen Namen (DescName) oder
über den vollständigen Variablennamen ansprechen.
Hinweis:
Die folgende Darstellung zeigt einen Aus-
schnitt aus der Website und dient nur zur Er-
läuterung der Begriffe „DescName",
„VariableName" und „Command".
24

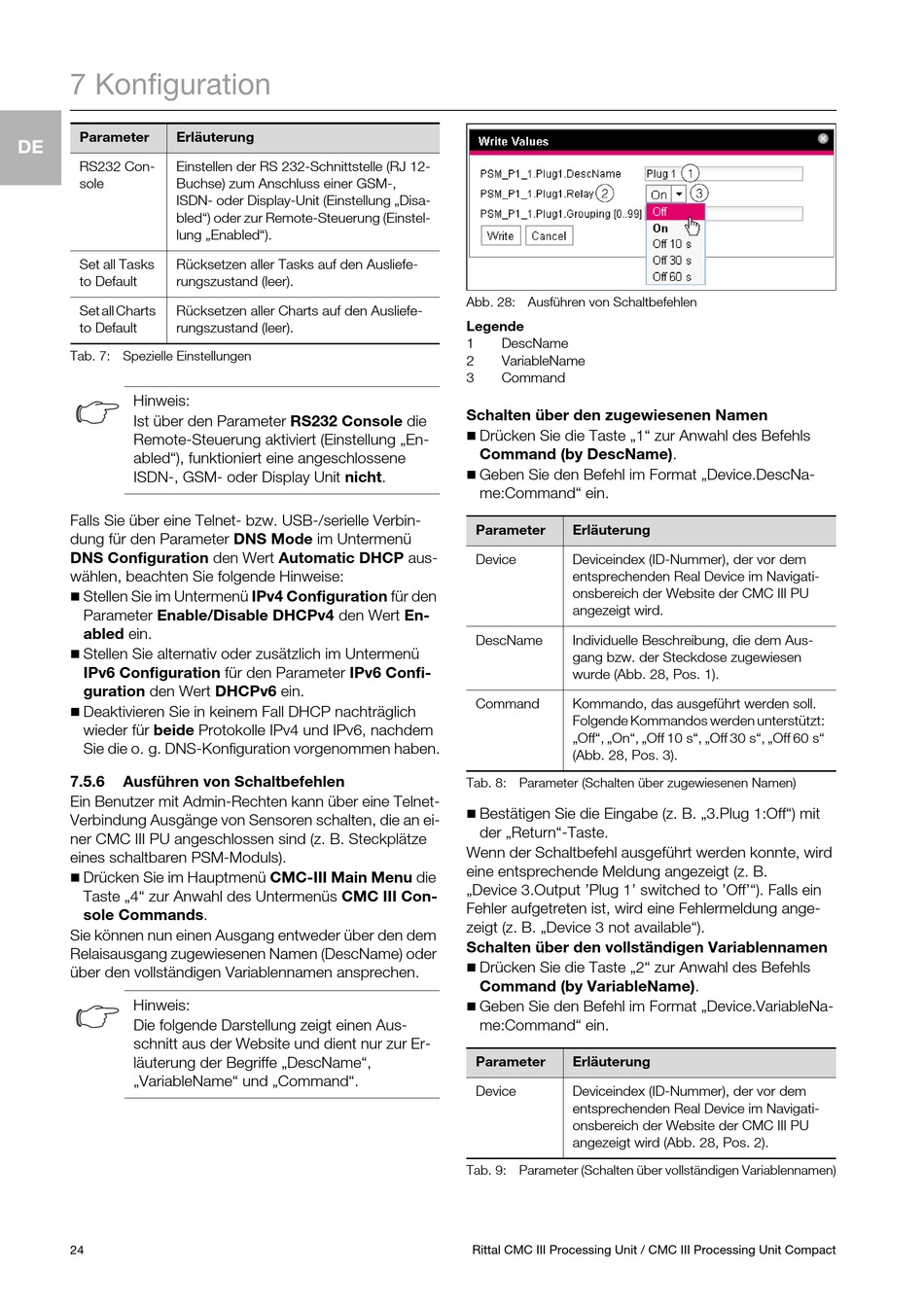

Abb. 28: Ausführen von Schaltbefehlen
Legende
1 DescName
2 VariableName
3 Command
Schalten über den zugewiesenen Namen

Drücken Sie die Taste „1" zur Anwahl des Befehls
Command (by DescName).

Geben Sie den Befehl im Format „Device.DescNa-
me:Command" ein.
Parameter Erläuterung
Device Deviceindex (ID-Nummer), der vor dem
entsprechenden Real Device im Navigati-
onsbereich der Website der CMC III PU
angezeigt wird.
DescName Individuelle Beschreibung, die dem Aus-
gang bzw. der Steckdose zugewiesen
wurde (Abb. 28, Pos. 1).
Command Kommando, das ausgeführt werden soll.
Folgende Kommandos werden unterstützt:
„Off", „On", „Off 10 s", „Off 30 s", „Off 60 s"
(Abb. 28, Pos. 3).
Tab. 8: Parameter (Schalten über zugewiesenen Namen)

Bestätigen Sie die Eingabe (z. B. „3.Plug 1:Off") mit
der „Return"-Taste.
Wenn der Schaltbefehl ausgeführt werden konnte, wird
eine entsprechende Meldung angezeigt (z. B.
„Device 3.Output 'Plug 1' switched to 'Off'"). Falls ein
Fehler aufgetreten ist, wird eine Fehlermeldung ange-
zeigt (z. B. „Device 3 not available").
Schalten über den vollständigen Variablennamen

Drücken Sie die Taste „2" zur Anwahl des Befehls
Command (by VariableName).

Geben Sie den Befehl im Format „Device.VariableNa-
me:Command" ein.
Parameter Erläuterung
Device Deviceindex (ID-Nummer), der vor dem
entsprechenden Real Device im Navigati-
onsbereich der Website der CMC III PU
angezeigt wird (Abb. 28, Pos. 2).
Tab. 9: Parameter (Schalten über vollständigen Variablennamen)
