8 Bedienung
ti-LED in der Front der CMC III PU zyklisch grün – oran-
DE
ge – rot. Eine solche Konfigurationsänderung wird erst
dann aus der Meldungsanzeige gelöscht, wenn diese
durch den Bediener bestätigt wurde (vgl. Abschnitt 6.4
„Quittieren von Meldungen").
Beispiel: Erhöhter Temperaturwert
Wenn an dem in die CMC III PU integrierten Tempera-
tursensor eine Temperatur gemessen wird, die über
dem hinterlegten Wert „SetPtHighWarning" liegt, wird
eine Warnmeldung ausgegeben.
Folgende Änderungen ergeben sich in diesem Fall in der
Darstellung:
– Das Symbol vor der Komponente CMCIII-PU im Navi-
gationsbereich wird gelb eingefärbt.
– Auf der Registerkarte Observation werden die ge-
samte Komponente sowie die Zeilen „Temperature"
und „Status" gelb hinterlegt. Außerdem wird hier die
Warnmeldung „High Warn" ausgegeben.
– In der Meldungsanzeige erscheint die entsprechende
Warnmeldung.
Wenn die Temperatur wieder unter den Wert
„SetPtHighWarning" zzgl. des Hysterewerts (vgl.
Abschnitt 13 „Glossar") sinkt, hängt es von der Alarm-
konfiguration ab, ob die Meldung automatisch aus der
Meldungsanzeige gelöscht wird und die zugehörigen
Statusanzeigen wieder zurückgesetzt werden (vgl.
Abschnitt 8.9 „Alarm Configuration").
8.2.5

Sonstige Anzeigen

Die Eingaben des Bedieners in die Web-Oberfläche wer-
den, je nach einzugebendem Parameter, automatisch
nach vorgegebenen Regeln überprüft. So können Ände-
rungen nur dann gespeichert werden, wenn zuvor alle
Werte in einem Dialog korrekt eingegeben wurden.
28

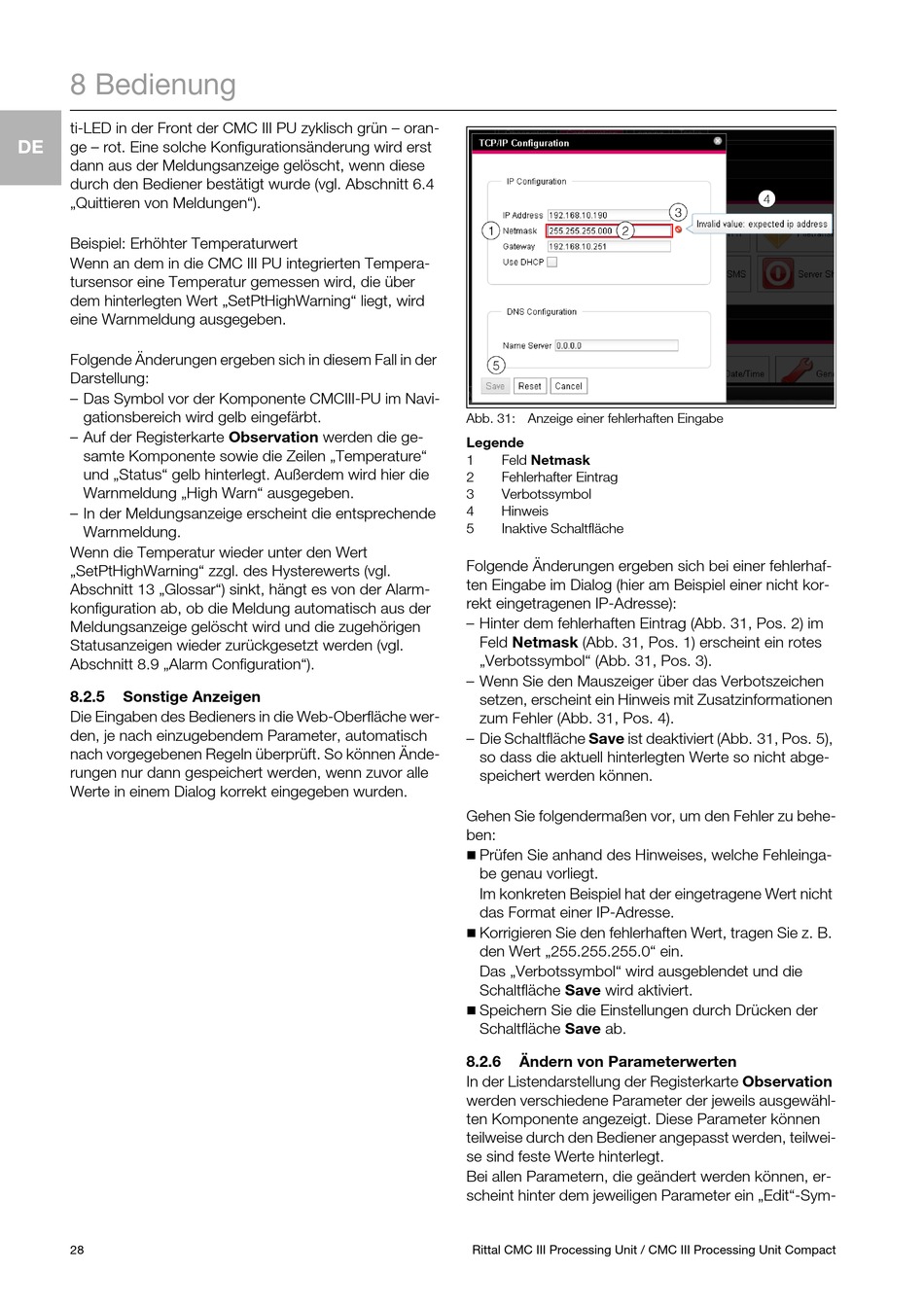

Abb. 31: Anzeige einer fehlerhaften Eingabe
Legende
1 Feld Netmask
2 Fehlerhafter Eintrag
3 Verbotssymbol
4 Hinweis
5 Inaktive Schaltfläche
Folgende Änderungen ergeben sich bei einer fehlerhaf-
ten Eingabe im Dialog (hier am Beispiel einer nicht kor-
rekt eingetragenen IP-Adresse):
– Hinter dem fehlerhaften Eintrag (Abb. 31, Pos. 2) im
Feld Netmask (Abb. 31, Pos. 1) erscheint ein rotes
„Verbotssymbol" (Abb. 31, Pos. 3).
– Wenn Sie den Mauszeiger über das Verbotszeichen
setzen, erscheint ein Hinweis mit Zusatzinformationen
zum Fehler (Abb. 31, Pos. 4).
– Die Schaltfläche Save ist deaktiviert (Abb. 31, Pos. 5),
so dass die aktuell hinterlegten Werte so nicht abge-
speichert werden können.
Gehen Sie folgendermaßen vor, um den Fehler zu behe-
ben:

Prüfen Sie anhand des Hinweises, welche Fehleinga-
be genau vorliegt.
Im konkreten Beispiel hat der eingetragene Wert nicht
das Format einer IP-Adresse.

Korrigieren Sie den fehlerhaften Wert, tragen Sie z. B.
den Wert „255.255.255.0" ein.
Das „Verbotssymbol" wird ausgeblendet und die
Schaltfläche Save wird aktiviert.

Speichern Sie die Einstellungen durch Drücken der
Schaltfläche Save ab.
8.2.6 Ändern von Parameterwerten
In der Listendarstellung der Registerkarte Observation
werden verschiedene Parameter der jeweils ausgewähl-
ten Komponente angezeigt. Diese Parameter können
teilweise durch den Bediener angepasst werden, teilwei-
se sind feste Werte hinterlegt.
Bei allen Parametern, die geändert werden können, er-
scheint hinter dem jeweiligen Parameter ein „Edit"-Sym-
