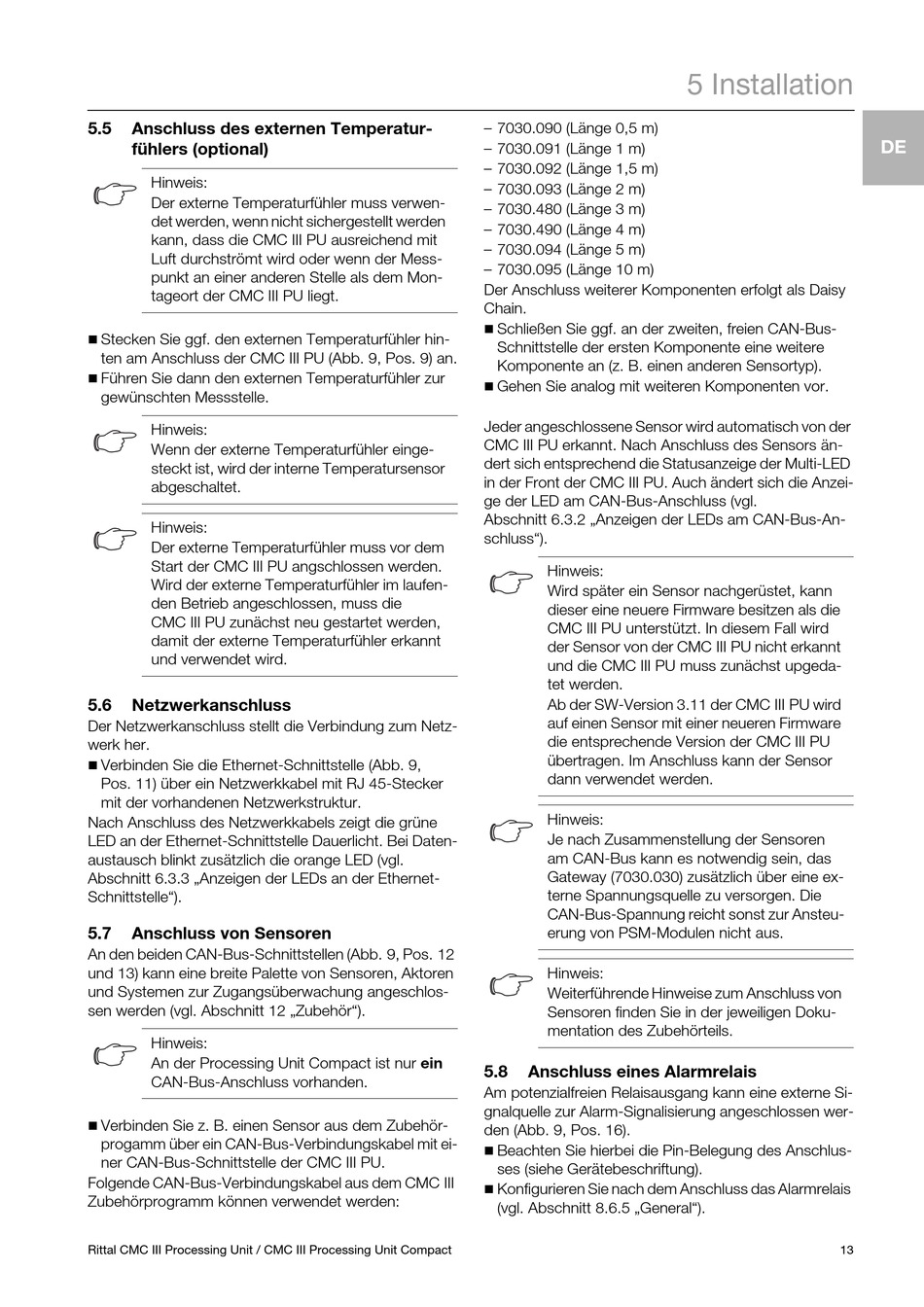

5.5 Anschluss des externen Temperatur-
fühlers (optional)
Hinweis:
Der externe Temperaturfühler muss verwen-
det werden, wenn nicht sichergestellt werden
kann, dass die CMC III PU ausreichend mit
Luft durchströmt wird oder wenn der Mess-
punkt an einer anderen Stelle als dem Mon-
tageort der CMC III PU liegt.

Stecken Sie ggf. den externen Temperaturfühler hin-
ten am Anschluss der CMC III PU (Abb. 9, Pos. 9) an.

Führen Sie dann den externen Temperaturfühler zur
gewünschten Messstelle.
Hinweis:
Wenn der externe Temperaturfühler einge-
steckt ist, wird der interne Temperatursensor
abgeschaltet.
Hinweis:
Der externe Temperaturfühler muss vor dem
Start der CMC III PU angschlossen werden.
Wird der externe Temperaturfühler im laufen-
den Betrieb angeschlossen, muss die
CMC III PU zunächst neu gestartet werden,
damit der externe Temperaturfühler erkannt
und verwendet wird.
5.6

Netzwerkanschluss

Der Netzwerkanschluss stellt die Verbindung zum Netz-
werk her.

Verbinden Sie die Ethernet-Schnittstelle (Abb. 9,
Pos. 11) über ein Netzwerkkabel mit RJ 45-Stecker
mit der vorhandenen Netzwerkstruktur.
Nach Anschluss des Netzwerkkabels zeigt die grüne
LED an der Ethernet-Schnittstelle Dauerlicht. Bei Daten-
austausch blinkt zusätzlich die orange LED (vgl.
Abschnitt 6.3.3 „Anzeigen der LEDs an der Ethernet-
Schnittstelle").
5.7

Anschluss von Sensoren

An den beiden CAN-Bus-Schnittstellen (Abb. 9, Pos. 12
und 13) kann eine breite Palette von Sensoren, Aktoren
und Systemen zur Zugangsüberwachung angeschlos-
sen werden (vgl. Abschnitt 12 „Zubehör").
Hinweis:
An der Processing Unit Compact ist nur ein
CAN-Bus-Anschluss vorhanden.

Verbinden Sie z. B. einen Sensor aus dem Zubehör-
progamm über ein CAN-Bus-Verbindungskabel mit ei-
ner CAN-Bus-Schnittstelle der CMC III PU.
Folgende CAN-Bus-Verbindungskabel aus dem CMC III
Zubehörprogramm können verwendet werden:
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
– 7030.090 (Länge 0,5 m)
– 7030.091 (Länge 1 m)
– 7030.092 (Länge 1,5 m)
– 7030.093 (Länge 2 m)
– 7030.480 (Länge 3 m)
– 7030.490 (Länge 4 m)
– 7030.094 (Länge 5 m)
– 7030.095 (Länge 10 m)
Der Anschluss weiterer Komponenten erfolgt als Daisy
Chain.

Schließen Sie ggf. an der zweiten, freien CAN-Bus-
Schnittstelle der ersten Komponente eine weitere
Komponente an (z. B. einen anderen Sensortyp).

Gehen Sie analog mit weiteren Komponenten vor.
Jeder angeschlossene Sensor wird automatisch von der
CMC III PU erkannt. Nach Anschluss des Sensors än-
dert sich entsprechend die Statusanzeige der Multi-LED
in der Front der CMC III PU. Auch ändert sich die Anzei-
ge der LED am CAN-Bus-Anschluss (vgl.
Abschnitt 6.3.2 „Anzeigen der LEDs am CAN-Bus-An-
schluss").
Hinweis:
Wird später ein Sensor nachgerüstet, kann
dieser eine neuere Firmware besitzen als die
CMC III PU unterstützt. In diesem Fall wird
der Sensor von der CMC III PU nicht erkannt
und die CMC III PU muss zunächst upgeda-
tet werden.
Ab der SW-Version 3.11 der CMC III PU wird
auf einen Sensor mit einer neueren Firmware
die entsprechende Version der CMC III PU
übertragen. Im Anschluss kann der Sensor
dann verwendet werden.
Hinweis:
Je nach Zusammenstellung der Sensoren
am CAN-Bus kann es notwendig sein, das
Gateway (7030.030) zusätzlich über eine ex-
terne Spannungsquelle zu versorgen. Die
CAN-Bus-Spannung reicht sonst zur Ansteu-
erung von PSM-Modulen nicht aus.
Hinweis:
Weiterführende Hinweise zum Anschluss von
Sensoren finden Sie in der jeweiligen Doku-
mentation des Zubehörteils.
5.8

Anschluss eines Alarmrelais

Am potenzialfreien Relaisausgang kann eine externe Si-
gnalquelle zur Alarm-Signalisierung angeschlossen wer-
den (Abb. 9, Pos. 16).

Beachten Sie hierbei die Pin-Belegung des Anschlus-
ses (siehe Gerätebeschriftung).

Konfigurieren Sie nach dem Anschluss das Alarmrelais
(vgl. Abschnitt 8.6.5 „General").
