8.2.3

Registerkarten im Konfigurationsbereich

Im rechten Teil der Bildschirmseite werden fünf Regis-
terkarten angezeigt:
1. Observation: Aktuelle Daten der CMC III PU bzw.
der angeschlossenen Geräte (vgl. Abschnitt 8.3
„Registerkarte Observation").
2. Configuration: Konfiguration von grundlegenden
Einstellungen (vgl. Abschnitt 8.4 „Registerkarte
Configuration").
3. Logging: Meldungsarchiv zur CMC III PU bzw. den
angeschlossenen Geräten (vgl. Abschnitt 8.11
„Logging")
4. Tasks: Erstellen von Verknüpfungen verschiedener
Werte und zugehöriger Aktionen (vgl. Abschnitt 8.12
„Tasks")
5. Charts: Diagramme zum zeitlichen Verlauf von Vari-
ablenwerten (vgl. Abschnitt 8.14 „Charts")
6. Dashboards: Anlegen von verschiedenen Ansichten
in Form von Dashboards (vgl. Abschnitt 8.15
„Dashboards")
Der Inhalt der Registerkarten Observation und Confi-
guration hängt hierbei davon ab, ob im linken Teil der
Bildschirmseite das Gesamtsystem (Eintrag „Processing
Unit") oder eine einzelne Komponente, z. B. Eintrag
„CMCIII-PU", angewählt wurde.
8.2.4

Meldungsanzeige

Im unteren Bereich der Bildschirmseite werden aktuell
anstehende Meldungen angezeigt. Die Meldungsanzei-
ge ist folgendermaßen aufgebaut:
1. Timestamp: Datum und Uhrzeit, wann der Fehler
aufgetreten ist (Abb. 30, Pos. 1).
2. Severity: Schwere des aufgetretenen Fehlers. Es
wird unterschieden zwischen Warnungen („War-
ning") und Alarmen („Alarm") (Abb. 30, Pos. 2).
3. Message: Fehlermeldung im Klartext (Abb. 30,
Pos. 3).
Rittal CMC III Processing Unit / CMC III Processing Unit Compact

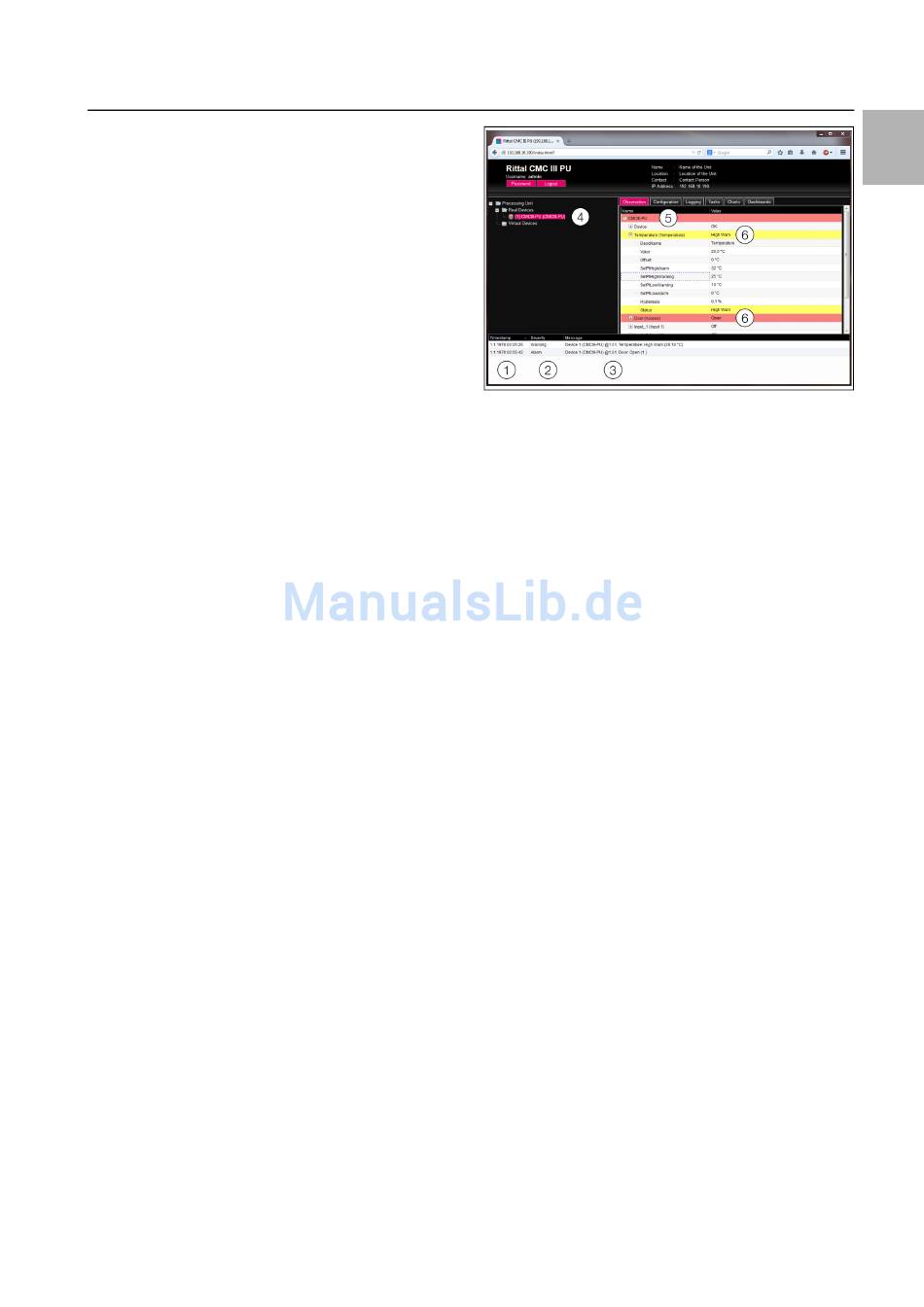

Abb. 30: Aufbau der Meldungsanzeige
Legende
1 Datum und Uhrzeit
2 Fehlerklasse
3 Fehlermeldung im Klartext
4 Komponente mit Fehlermeldung
5 Komponente
6 Parameter
Zusätzlich werden aufgetretene Fehler folgendermaßen
angezeigt:
– Linker Bereich (Navigationsbereich): Das Symbol vor
der Komponente, an der der Fehler aufgetreten ist,
wird im Navigationsbereich bei einer Alarmmeldung
rot, bei einer Warnmeldung gelb eingefärbt (Abb. 30,
Pos. 4).
– Rechter Bereich (Konfigurationsbereich): Auf der Regi-
sterkarte Observation wird die gesamte Komponen-
te sowie der spezielle Parameter, für den die Warnung
bzw. der Alarm anliegt, rot bzw. gelb eingefärbt
(Abb. 30, Pos. 5 und 6).
– Die Multi-LED an der Front der CMC III PU leuchtet
dauerhaft rot bzw. orange.
– Je nach Einstellungen schaltet das Alarmrelais und die
CMC III PU gibt ein akustisches Signal aus.
Wenn die Ursache einer Fehlermeldung behoben wurde,
kann die zugehörige Meldung automatisch aus der Mel-
dungsanzeige gelöscht werden. Auch kann der Status
der jeweiligen Komponente wieder zurückgesetzt wer-
den und alle weiteren durch den Fehler ausgelösten An-
zeigen können verschwinden. Dies hängt aber von der
gewählten Alarmkonfiguration ab (vgl. Abschnitt 8.9
„Alarm Configuration"). Ggf. bleiben Fehlermeldungen
und der Status auch so lange in der Übersicht erhalten,
bis sie über die „C"-Taste an der CMC III PU quittiert
wurden (vgl. Abschnitt 6.4 „Quittieren von Meldungen").
Wird am Gerät eine dauerhafte Konfigurationsänderung
vorgenommen, z. B. ein neuer Sensor an der
CMC III PU angeschlossen, so wird dies ebenfalls als
Fehlermeldung vom Typ „Alarm" in der Meldungsanzei-
ge ausgegeben. Zusätzlich blinkt in diesem Fall die Mul-
