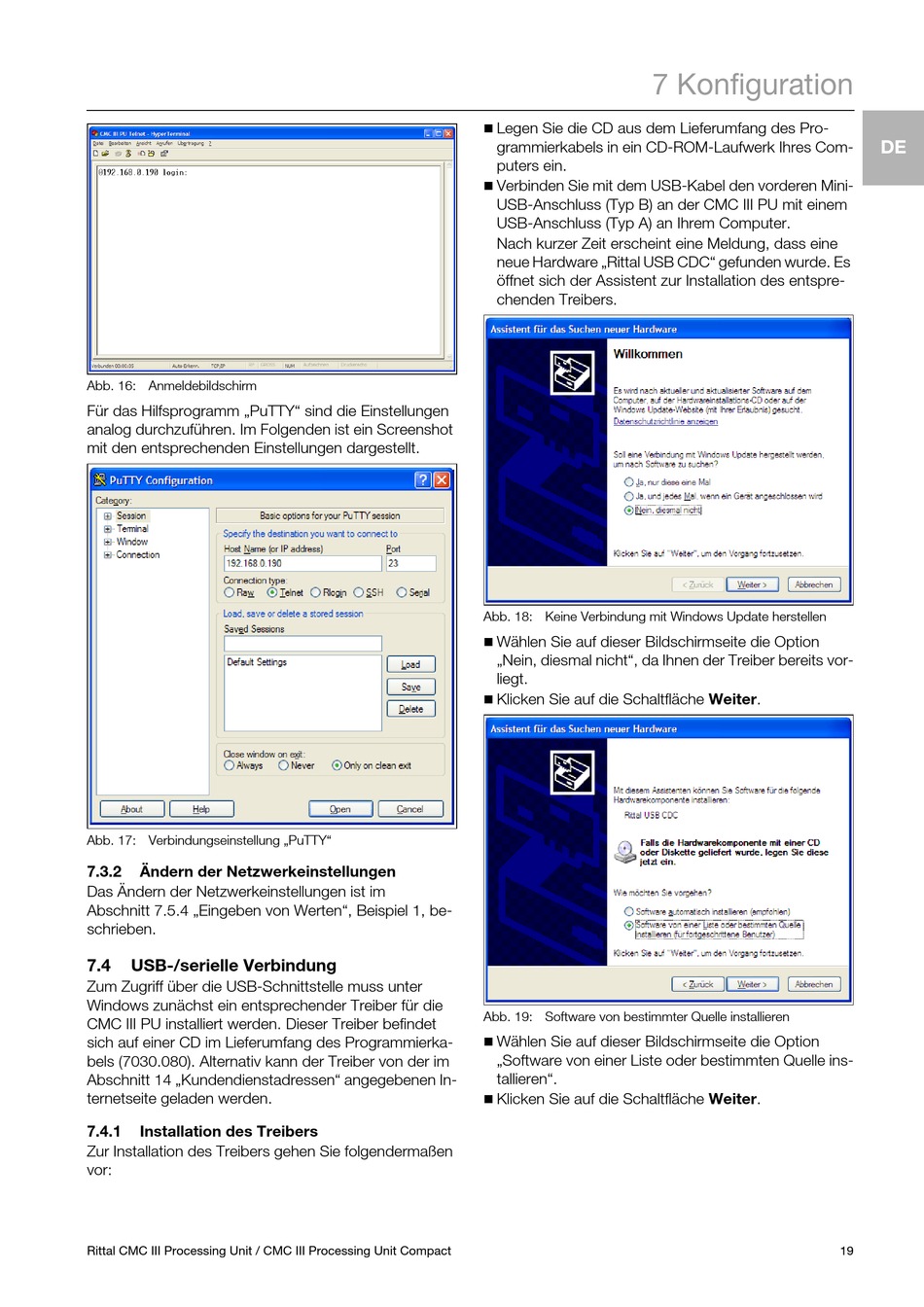

Abb. 16: Anmeldebildschirm
Für das Hilfsprogramm „PuTTY" sind die Einstellungen
analog durchzuführen. Im Folgenden ist ein Screenshot
mit den entsprechenden Einstellungen dargestellt.
Abb. 17: Verbindungseinstellung „PuTTY"
7.3.2 Ändern der Netzwerkeinstellungen
Das Ändern der Netzwerkeinstellungen ist im
Abschnitt 7.5.4 „Eingeben von Werten", Beispiel 1, be-
schrieben.
7.4

USB-/serielle Verbindung

Zum Zugriff über die USB-Schnittstelle muss unter
Windows zunächst ein entsprechender Treiber für die
CMC III PU installiert werden. Dieser Treiber befindet
sich auf einer CD im Lieferumfang des Programmierka-
bels (7030.080). Alternativ kann der Treiber von der im
Abschnitt 14 „Kundendienstadressen" angegebenen In-
ternetseite geladen werden.
7.4.1

Installation des Treibers

Zur Installation des Treibers gehen Sie folgendermaßen
vor:
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
7 Konfiguration

Legen Sie die CD aus dem Lieferumfang des Pro-
grammierkabels in ein CD-ROM-Laufwerk Ihres Com-
puters ein.

Verbinden Sie mit dem USB-Kabel den vorderen Mini-
USB-Anschluss (Typ B) an der CMC III PU mit einem
USB-Anschluss (Typ A) an Ihrem Computer.
Nach kurzer Zeit erscheint eine Meldung, dass eine
neue Hardware „Rittal USB CDC" gefunden wurde. Es
öffnet sich der Assistent zur Installation des entspre-
chenden Treibers.
Abb. 18: Keine Verbindung mit Windows Update herstellen

Wählen Sie auf dieser Bildschirmseite die Option
„Nein, diesmal nicht", da Ihnen der Treiber bereits vor-
liegt.

Klicken Sie auf die Schaltfläche Weiter.
Abb. 19: Software von bestimmter Quelle installieren

Wählen Sie auf dieser Bildschirmseite die Option
„Software von einer Liste oder bestimmten Quelle ins-
tallieren".

Klicken Sie auf die Schaltfläche Weiter.
