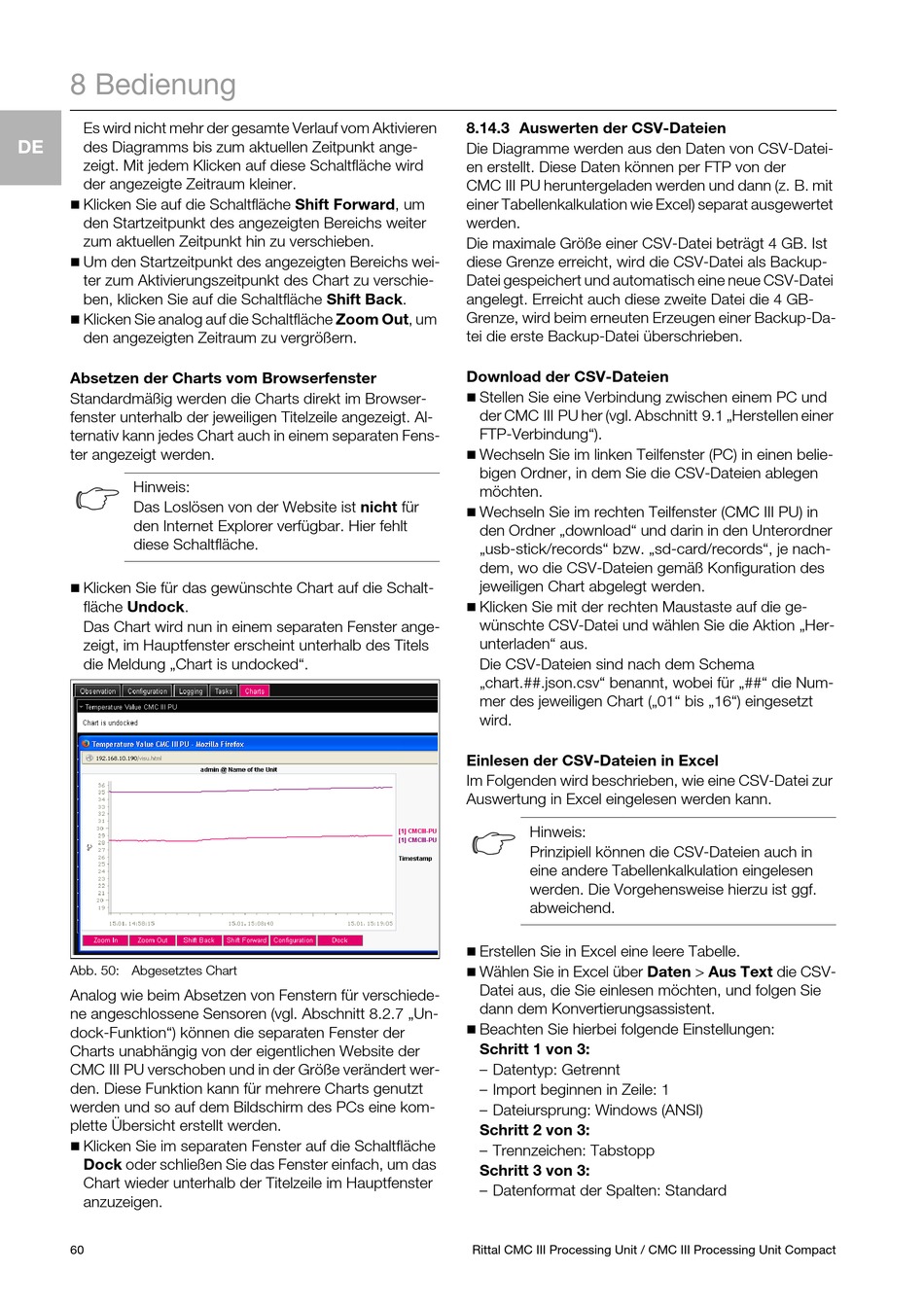

8 Bedienung
Es wird nicht mehr der gesamte Verlauf vom Aktivieren
DE
des Diagramms bis zum aktuellen Zeitpunkt ange-
zeigt. Mit jedem Klicken auf diese Schaltfläche wird
der angezeigte Zeitraum kleiner.

Klicken Sie auf die Schaltfläche Shift Forward, um
den Startzeitpunkt des angezeigten Bereichs weiter
zum aktuellen Zeitpunkt hin zu verschieben.

Um den Startzeitpunkt des angezeigten Bereichs wei-
ter zum Aktivierungszeitpunkt des Chart zu verschie-
ben, klicken Sie auf die Schaltfläche Shift Back.

Klicken Sie analog auf die Schaltfläche Zoom Out, um
den angezeigten Zeitraum zu vergrößern.
Absetzen der Charts vom Browserfenster
Standardmäßig werden die Charts direkt im Browser-
fenster unterhalb der jeweiligen Titelzeile angezeigt. Al-
ternativ kann jedes Chart auch in einem separaten Fens-
ter angezeigt werden.
Hinweis:
Das Loslösen von der Website ist nicht für
den Internet Explorer verfügbar. Hier fehlt
diese Schaltfläche.

Klicken Sie für das gewünschte Chart auf die Schalt-
fläche Undock.
Das Chart wird nun in einem separaten Fenster ange-
zeigt, im Hauptfenster erscheint unterhalb des Titels
die Meldung „Chart is undocked".
Abb. 50: Abgesetztes Chart
Analog wie beim Absetzen von Fenstern für verschiede-
ne angeschlossene Sensoren (vgl. Abschnitt 8.2.7 „Un-
dock-Funktion") können die separaten Fenster der
Charts unabhängig von der eigentlichen Website der
CMC III PU verschoben und in der Größe verändert wer-
den. Diese Funktion kann für mehrere Charts genutzt
werden und so auf dem Bildschirm des PCs eine kom-
plette Übersicht erstellt werden.

Klicken Sie im separaten Fenster auf die Schaltfläche
Dock oder schließen Sie das Fenster einfach, um das
Chart wieder unterhalb der Titelzeile im Hauptfenster
anzuzeigen.
60

8.14.3 Auswerten der CSV-Dateien

Die Diagramme werden aus den Daten von CSV-Datei-
en erstellt. Diese Daten können per FTP von der
CMC III PU heruntergeladen werden und dann (z. B. mit
einer Tabellenkalkulation wie Excel) separat ausgewertet
werden.
Die maximale Größe einer CSV-Datei beträgt 4 GB. Ist
diese Grenze erreicht, wird die CSV-Datei als Backup-
Datei gespeichert und automatisch eine neue CSV-Datei
angelegt. Erreicht auch diese zweite Datei die 4 GB-
Grenze, wird beim erneuten Erzeugen einer Backup-Da-
tei die erste Backup-Datei überschrieben.
Download der CSV-Dateien

Stellen Sie eine Verbindung zwischen einem PC und
der CMC III PU her (vgl. Abschnitt 9.1 „Herstellen einer
FTP-Verbindung").

Wechseln Sie im linken Teilfenster (PC) in einen belie-
bigen Ordner, in dem Sie die CSV-Dateien ablegen
möchten.

Wechseln Sie im rechten Teilfenster (CMC III PU) in
den Ordner „download" und darin in den Unterordner
„usb-stick/records" bzw. „sd-card/records", je nach-
dem, wo die CSV-Dateien gemäß Konfiguration des
jeweiligen Chart abgelegt werden.

Klicken Sie mit der rechten Maustaste auf die ge-
wünschte CSV-Datei und wählen Sie die Aktion „Her-
unterladen" aus.
Die CSV-Dateien sind nach dem Schema
„chart.##.json.csv" benannt, wobei für „##" die Num-
mer des jeweiligen Chart („01" bis „16") eingesetzt
wird.
Einlesen der CSV-Dateien in Excel
Im Folgenden wird beschrieben, wie eine CSV-Datei zur
Auswertung in Excel eingelesen werden kann.
Hinweis:
Prinzipiell können die CSV-Dateien auch in
eine andere Tabellenkalkulation eingelesen
werden. Die Vorgehensweise hierzu ist ggf.
abweichend.

Erstellen Sie in Excel eine leere Tabelle.

Wählen Sie in Excel über Daten > Aus Text die CSV-
Datei aus, die Sie einlesen möchten, und folgen Sie
dann dem Konvertierungsassistent.

Beachten Sie hierbei folgende Einstellungen:
Schritt 1 von 3:
– Datentyp: Getrennt
– Import beginnen in Zeile: 1
– Dateiursprung: Windows (ANSI)
Schritt 2 von 3:
– Trennzeichen: Tabstopp
Schritt 3 von 3:
– Datenformat der Spalten: Standard
