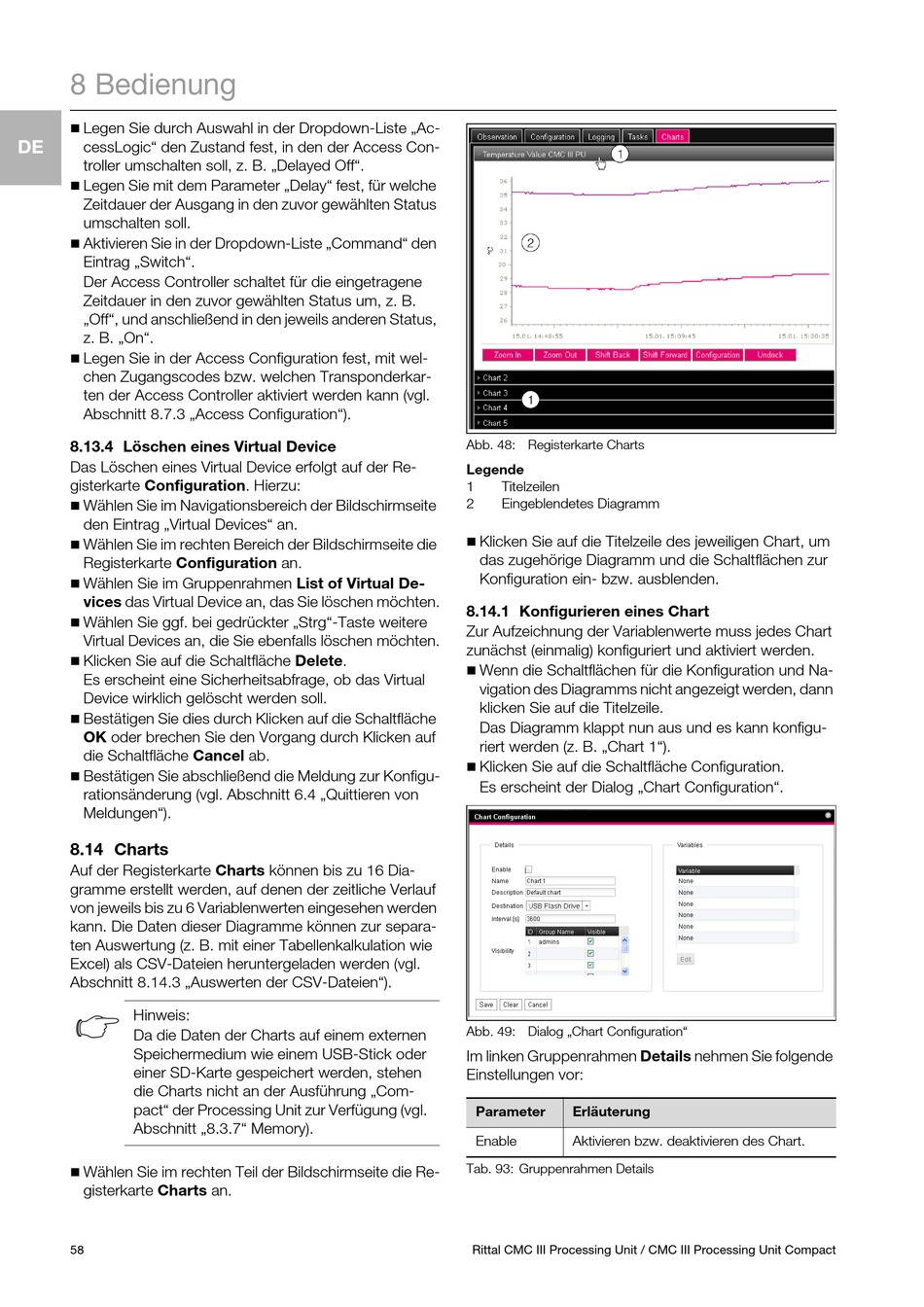

8 Bedienung

Legen Sie durch Auswahl in der Dropdown-Liste „Ac-
DE
cessLogic" den Zustand fest, in den der Access Con-
troller umschalten soll, z. B. „Delayed Off".

Legen Sie mit dem Parameter „Delay" fest, für welche
Zeitdauer der Ausgang in den zuvor gewählten Status
umschalten soll.

Aktivieren Sie in der Dropdown-Liste „Command" den
Eintrag „Switch".
Der Access Controller schaltet für die eingetragene
Zeitdauer in den zuvor gewählten Status um, z. B.
„Off", und anschließend in den jeweils anderen Status,
z. B. „On".

Legen Sie in der Access Configuration fest, mit wel-
chen Zugangscodes bzw. welchen Transponderkar-
ten der Access Controller aktiviert werden kann (vgl.
Abschnitt 8.7.3 „Access Configuration").
8.13.4 Löschen eines Virtual Device
Das Löschen eines Virtual Device erfolgt auf der Re-
gisterkarte Configuration. Hierzu:

Wählen Sie im Navigationsbereich der Bildschirmseite
den Eintrag „Virtual Devices" an.

Wählen Sie im rechten Bereich der Bildschirmseite die
Registerkarte Configuration an.

Wählen Sie im Gruppenrahmen List of Virtual De-
vices das Virtual Device an, das Sie löschen möchten.

Wählen Sie ggf. bei gedrückter „Strg"-Taste weitere
Virtual Devices an, die Sie ebenfalls löschen möchten.

Klicken Sie auf die Schaltfläche Delete.
Es erscheint eine Sicherheitsabfrage, ob das Virtual
Device wirklich gelöscht werden soll.

Bestätigen Sie dies durch Klicken auf die Schaltfläche
OK oder brechen Sie den Vorgang durch Klicken auf
die Schaltfläche Cancel ab.

Bestätigen Sie abschließend die Meldung zur Konfigu-
rationsänderung (vgl. Abschnitt 6.4 „Quittieren von
Meldungen").

8.14 Charts

Auf der Registerkarte Charts können bis zu 16 Dia-
gramme erstellt werden, auf denen der zeitliche Verlauf
von jeweils bis zu 6 Variablenwerten eingesehen werden
kann. Die Daten dieser Diagramme können zur separa-
ten Auswertung (z. B. mit einer Tabellenkalkulation wie
Excel) als CSV-Dateien heruntergeladen werden (vgl.
Abschnitt 8.14.3 „Auswerten der CSV-Dateien").
Hinweis:
Da die Daten der Charts auf einem externen
Speichermedium wie einem USB-Stick oder
einer SD-Karte gespeichert werden, stehen
die Charts nicht an der Ausführung „Com-
pact" der Processing Unit zur Verfügung (vgl.
Abschnitt „8.3.7" Memory).

Wählen Sie im rechten Teil der Bildschirmseite die Re-
gisterkarte Charts an.
58
Abb. 48: Registerkarte Charts
Legende
1 Titelzeilen
2 Eingeblendetes Diagramm

Klicken Sie auf die Titelzeile des jeweiligen Chart, um
das zugehörige Diagramm und die Schaltflächen zur
Konfiguration ein- bzw. ausblenden.

8.14.1 Konfigurieren eines Chart

Zur Aufzeichnung der Variablenwerte muss jedes Chart
zunächst (einmalig) konfiguriert und aktiviert werden.

Wenn die Schaltflächen für die Konfiguration und Na-
vigation des Diagramms nicht angezeigt werden, dann
klicken Sie auf die Titelzeile.
Das Diagramm klappt nun aus und es kann konfigu-
riert werden (z. B. „Chart 1").

Klicken Sie auf die Schaltfläche Configuration.
Es erscheint der Dialog „Chart Configuration".
Abb. 49: Dialog „Chart Configuration"
Im linken Gruppenrahmen Details nehmen Sie folgende
Einstellungen vor:
Parameter Erläuterung
Enable Aktivieren bzw. deaktivieren des Chart.
Tab. 93: Gruppenrahmen Details
