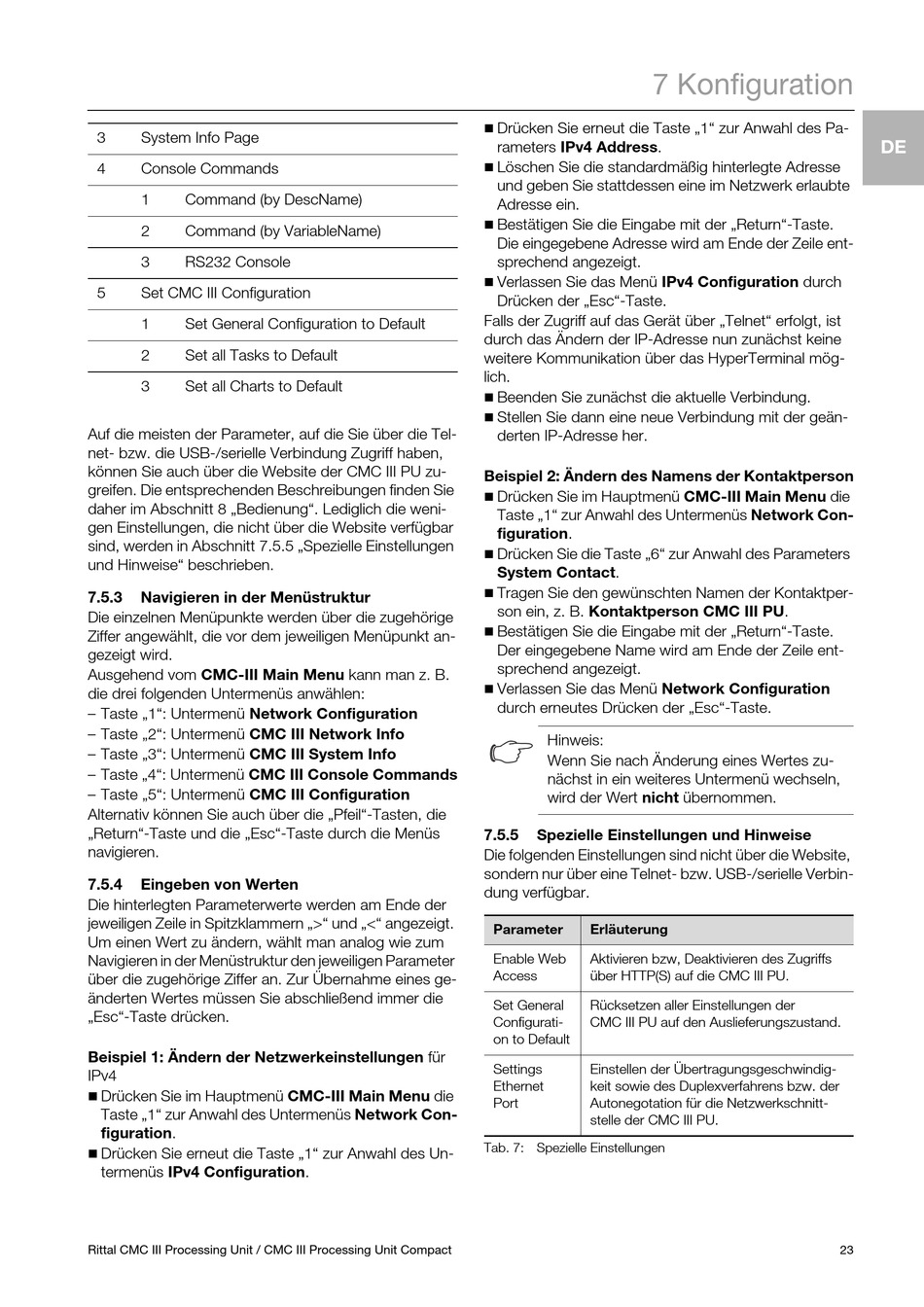

3 System Info Page
4 Console Commands
1 Command (by DescName)
2 Command (by VariableName)
3 RS232 Console
5 Set CMC III Configuration
1 Set General Configuration to Default
2 Set all Tasks to Default
3 Set all Charts to Default
Auf die meisten der Parameter, auf die Sie über die Tel-
net- bzw. die USB-/serielle Verbindung Zugriff haben,
können Sie auch über die Website der CMC III PU zu-
greifen. Die entsprechenden Beschreibungen finden Sie
daher im Abschnitt 8 „Bedienung". Lediglich die weni-
gen Einstellungen, die nicht über die Website verfügbar
sind, werden in Abschnitt 7.5.5 „Spezielle Einstellungen
und Hinweise" beschrieben.
7.5.3 Navigieren in der Menüstruktur
Die einzelnen Menüpunkte werden über die zugehörige
Ziffer angewählt, die vor dem jeweiligen Menüpunkt an-
gezeigt wird.
Ausgehend vom CMC-III Main Menu kann man z. B.
die drei folgenden Untermenüs anwählen:
– Taste „1": Untermenü Network Configuration
– Taste „2": Untermenü CMC III Network Info
– Taste „3": Untermenü CMC III System Info
– Taste „4": Untermenü CMC III Console Commands
– Taste „5": Untermenü CMC III Configuration
Alternativ können Sie auch über die „Pfeil"-Tasten, die
„Return"-Taste und die „Esc"-Taste durch die Menüs
navigieren.
7.5.4

Eingeben von Werten

Die hinterlegten Parameterwerte werden am Ende der
jeweiligen Zeile in Spitzklammern „>" und „<" angezeigt.
Um einen Wert zu ändern, wählt man analog wie zum
Navigieren in der Menüstruktur den jeweiligen Parameter
über die zugehörige Ziffer an. Zur Übernahme eines ge-
änderten Wertes müssen Sie abschließend immer die
„Esc"-Taste drücken.
Beispiel 1: Ändern der Netzwerkeinstellungen für
IPv4

Drücken Sie im Hauptmenü CMC-III Main Menu die
Taste „1" zur Anwahl des Untermenüs Network Con-
figuration.

Drücken Sie erneut die Taste „1" zur Anwahl des Un-
termenüs IPv4 Configuration.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
7 Konfiguration

Drücken Sie erneut die Taste „1" zur Anwahl des Pa-
rameters IPv4 Address.

Löschen Sie die standardmäßig hinterlegte Adresse
und geben Sie stattdessen eine im Netzwerk erlaubte
Adresse ein.

Bestätigen Sie die Eingabe mit der „Return"-Taste.
Die eingegebene Adresse wird am Ende der Zeile ent-
sprechend angezeigt.

Verlassen Sie das Menü IPv4 Configuration durch
Drücken der „Esc"-Taste.
Falls der Zugriff auf das Gerät über „Telnet" erfolgt, ist
durch das Ändern der IP-Adresse nun zunächst keine
weitere Kommunikation über das HyperTerminal mög-
lich.

Beenden Sie zunächst die aktuelle Verbindung.

Stellen Sie dann eine neue Verbindung mit der geän-
derten IP-Adresse her.
Beispiel 2: Ändern des Namens der Kontaktperson

Drücken Sie im Hauptmenü CMC-III Main Menu die
Taste „1" zur Anwahl des Untermenüs Network Con-
figuration.

Drücken Sie die Taste „6" zur Anwahl des Parameters
System Contact.

Tragen Sie den gewünschten Namen der Kontaktper-
son ein, z. B. Kontaktperson CMC III PU.

Bestätigen Sie die Eingabe mit der „Return"-Taste.
Der eingegebene Name wird am Ende der Zeile ent-
sprechend angezeigt.

Verlassen Sie das Menü Network Configuration
durch erneutes Drücken der „Esc"-Taste.
Hinweis:
Wenn Sie nach Änderung eines Wertes zu-
nächst in ein weiteres Untermenü wechseln,
wird der Wert nicht übernommen.
7.5.5

Spezielle Einstellungen und Hinweise

Die folgenden Einstellungen sind nicht über die Website,
sondern nur über eine Telnet- bzw. USB-/serielle Verbin-
dung verfügbar.
Parameter Erläuterung
Enable Web Aktivieren bzw, Deaktivieren des Zugriffs
Access über HTTP(S) auf die CMC III PU.
Set General Rücksetzen aller Einstellungen der
Configurati- CMC III PU auf den Auslieferungszustand.
on to Default
Settings Einstellen der Übertragungsgeschwindig-
Ethernet keit sowie des Duplexverfahrens bzw. der
Port Autonegotation für die Netzwerkschnitt-
stelle der CMC III PU.
Tab. 7: Spezielle Einstellungen
