5 Installation

Beachten Sie die in der folgenden Tabelle angegebe-
DE
nen Minimal- und Maximalabstände zwischen dem
Sensor und der Reflexfolie in Abhängigkeit vom einge-
stellten Wert für die „Sensitivity".
Sensitivity min. Abstand
1
2
3
Tab. 1: Minimale und maximale Abstände
Hinweis:
Im Auslieferungszustand ist die Sensitivity auf
den Wert „2" voreingestellt.
5.3.2

Montage mit den beigelegten Montageclips

Eine Montage mit den im Lieferumfang beigelegten
Montageclips erfolgt sinnvollerweise auf einer Montage-
platte bzw. mit Hilfe der ebenfalls beigelegten Federclips
auf einer Hutschiene (vgl. Abschnitt 5.3.4 „Hutschienen-
montage").

Schieben Sie jeweils zwei Montageclips auf die seitli-
chen Führungsleisten der CMC III PU auf.
10
max. Abstand
[mm] [mm]
20 85
20 140
20 160

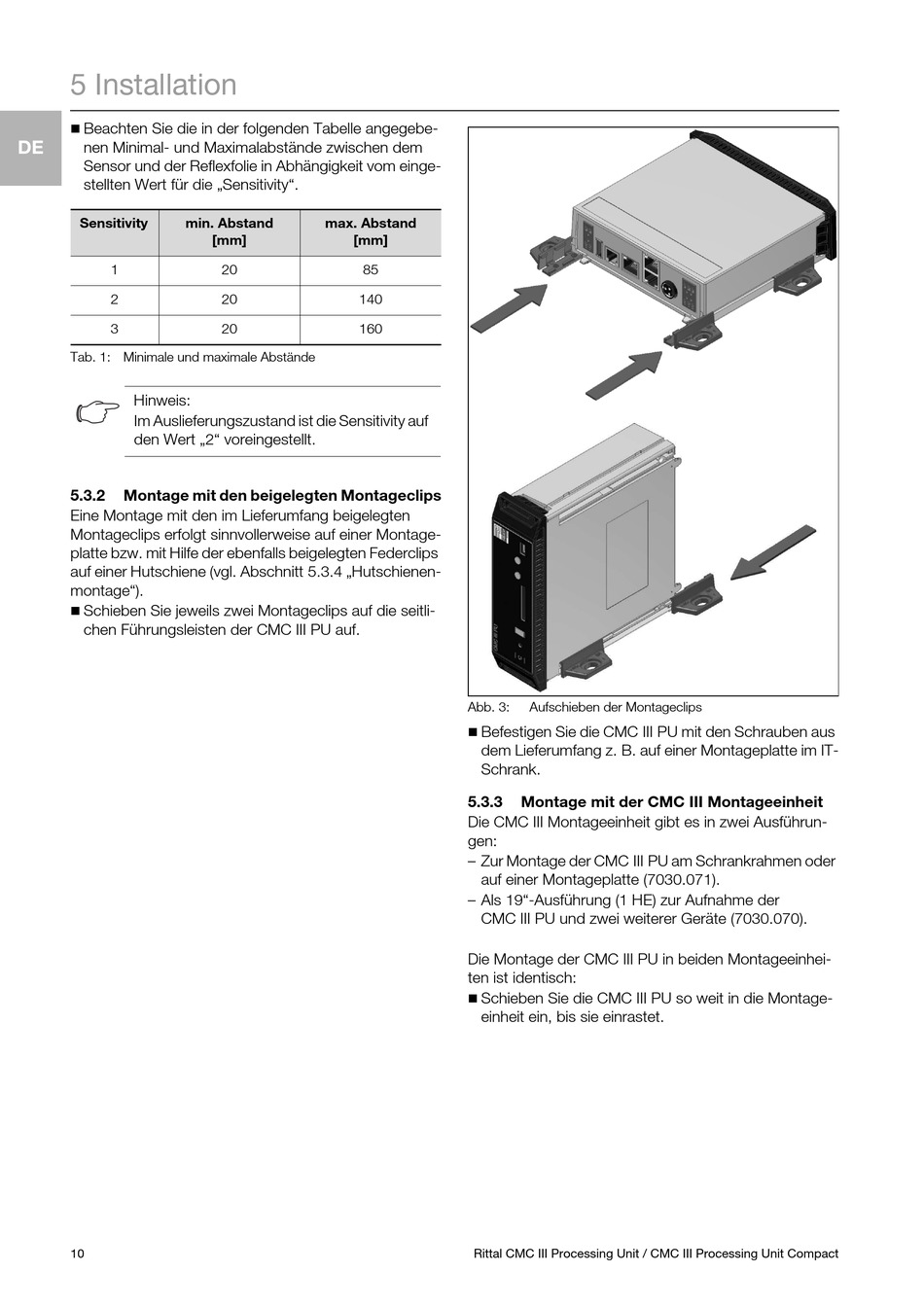

Abb. 3: Aufschieben der Montageclips

Befestigen Sie die CMC III PU mit den Schrauben aus
dem Lieferumfang z. B. auf einer Montageplatte im IT-
Schrank.
5.3.3

Montage mit der CMC III Montageeinheit

Die CMC III Montageeinheit gibt es in zwei Ausführun-
gen:
– Zur Montage der CMC III PU am Schrankrahmen oder
auf einer Montageplatte (7030.071).
– Als 19"-Ausführung (1 HE) zur Aufnahme der
CMC III PU und zwei weiterer Geräte (7030.070).
Die Montage der CMC III PU in beiden Montageeinhei-
ten ist identisch:

Schieben Sie die CMC III PU so weit in die Montage-
einheit ein, bis sie einrastet.
