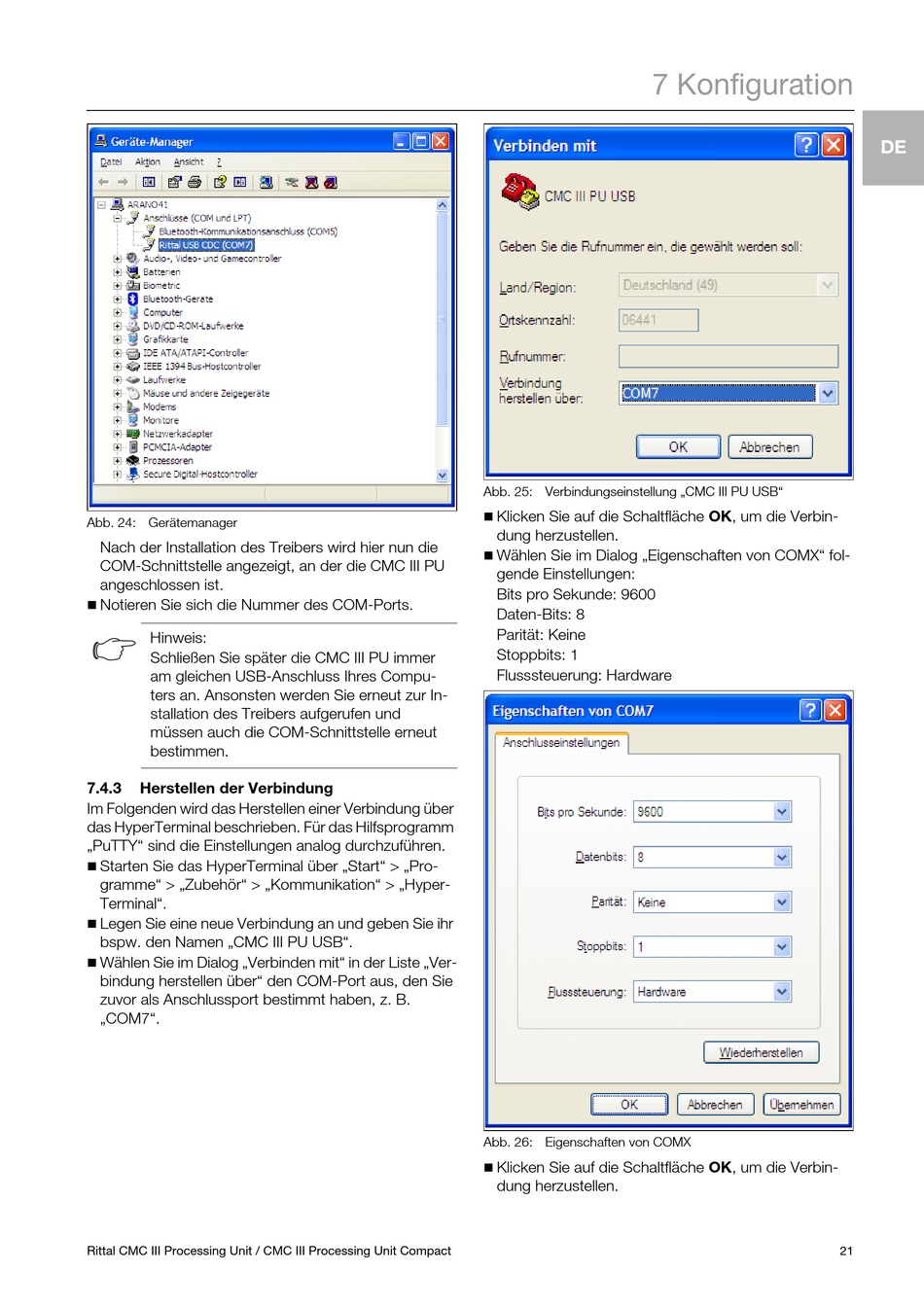

Abb. 24: Gerätemanager
Nach der Installation des Treibers wird hier nun die
COM-Schnittstelle angezeigt, an der die CMC III PU
angeschlossen ist.

Notieren Sie sich die Nummer des COM-Ports.
Hinweis:
Schließen Sie später die CMC III PU immer
am gleichen USB-Anschluss Ihres Compu-
ters an. Ansonsten werden Sie erneut zur In-
stallation des Treibers aufgerufen und
müssen auch die COM-Schnittstelle erneut
bestimmen.
7.4.3

Herstellen der Verbindung

Im Folgenden wird das Herstellen einer Verbindung über
das HyperTerminal beschrieben. Für das Hilfsprogramm
„PuTTY" sind die Einstellungen analog durchzuführen.

Starten Sie das HyperTerminal über „Start" > „Pro-
gramme" > „Zubehör" > „Kommunikation" > „Hyper-
Terminal".

Legen Sie eine neue Verbindung an und geben Sie ihr
bspw. den Namen „CMC III PU USB".

Wählen Sie im Dialog „Verbinden mit" in der Liste „Ver-
bindung herstellen über" den COM-Port aus, den Sie
zuvor als Anschlussport bestimmt haben, z. B.
„COM7".
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
7 Konfiguration
Abb. 25: Verbindungseinstellung „CMC III PU USB"

Klicken Sie auf die Schaltfläche OK, um die Verbin-
dung herzustellen.

Wählen Sie im Dialog „Eigenschaften von COMX" fol-
gende Einstellungen:
Bits pro Sekunde: 9600
Daten-Bits: 8
Parität: Keine
Stoppbits: 1
Flusssteuerung: Hardware
Abb. 26: Eigenschaften von COMX

Klicken Sie auf die Schaltfläche OK, um die Verbin-
dung herzustellen.
