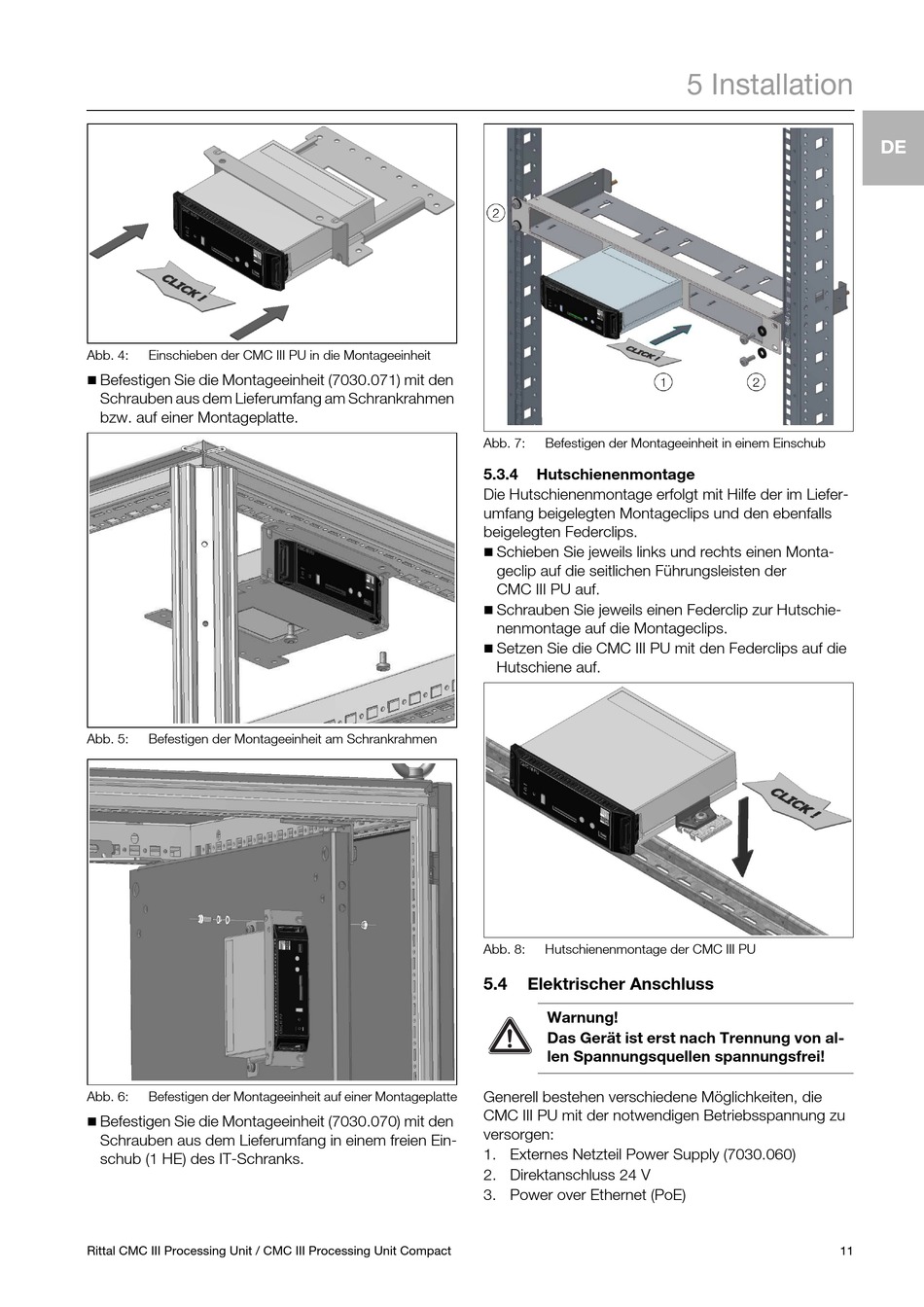

Abb. 4: Einschieben der CMC III PU in die Montageeinheit

Befestigen Sie die Montageeinheit (7030.071) mit den
Schrauben aus dem Lieferumfang am Schrankrahmen
bzw. auf einer Montageplatte.
Abb. 5: Befestigen der Montageeinheit am Schrankrahmen
Abb. 6: Befestigen der Montageeinheit auf einer Montageplatte

Befestigen Sie die Montageeinheit (7030.070) mit den
Schrauben aus dem Lieferumfang in einem freien Ein-
schub (1 HE) des IT-Schranks.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
Abb. 7: Befestigen der Montageeinheit in einem Einschub
5.3.4

Hutschienenmontage

Die Hutschienenmontage erfolgt mit Hilfe der im Liefer-
umfang beigelegten Montageclips und den ebenfalls
beigelegten Federclips.

Schieben Sie jeweils links und rechts einen Monta-
geclip auf die seitlichen Führungsleisten der
CMC III PU auf.

Schrauben Sie jeweils einen Federclip zur Hutschie-
nenmontage auf die Montageclips.

Setzen Sie die CMC III PU mit den Federclips auf die
Hutschiene auf.
Abb. 8: Hutschienenmontage der CMC III PU
5.4

Elektrischer Anschluss

Warnung!
Das Gerät ist erst nach Trennung von al-
len Spannungsquellen spannungsfrei!
Generell bestehen verschiedene Möglichkeiten, die
CMC III PU mit der notwendigen Betriebsspannung zu
versorgen:
1. Externes Netzteil Power Supply (7030.060)
2. Direktanschluss 24 V
3. Power over Ethernet (PoE)
