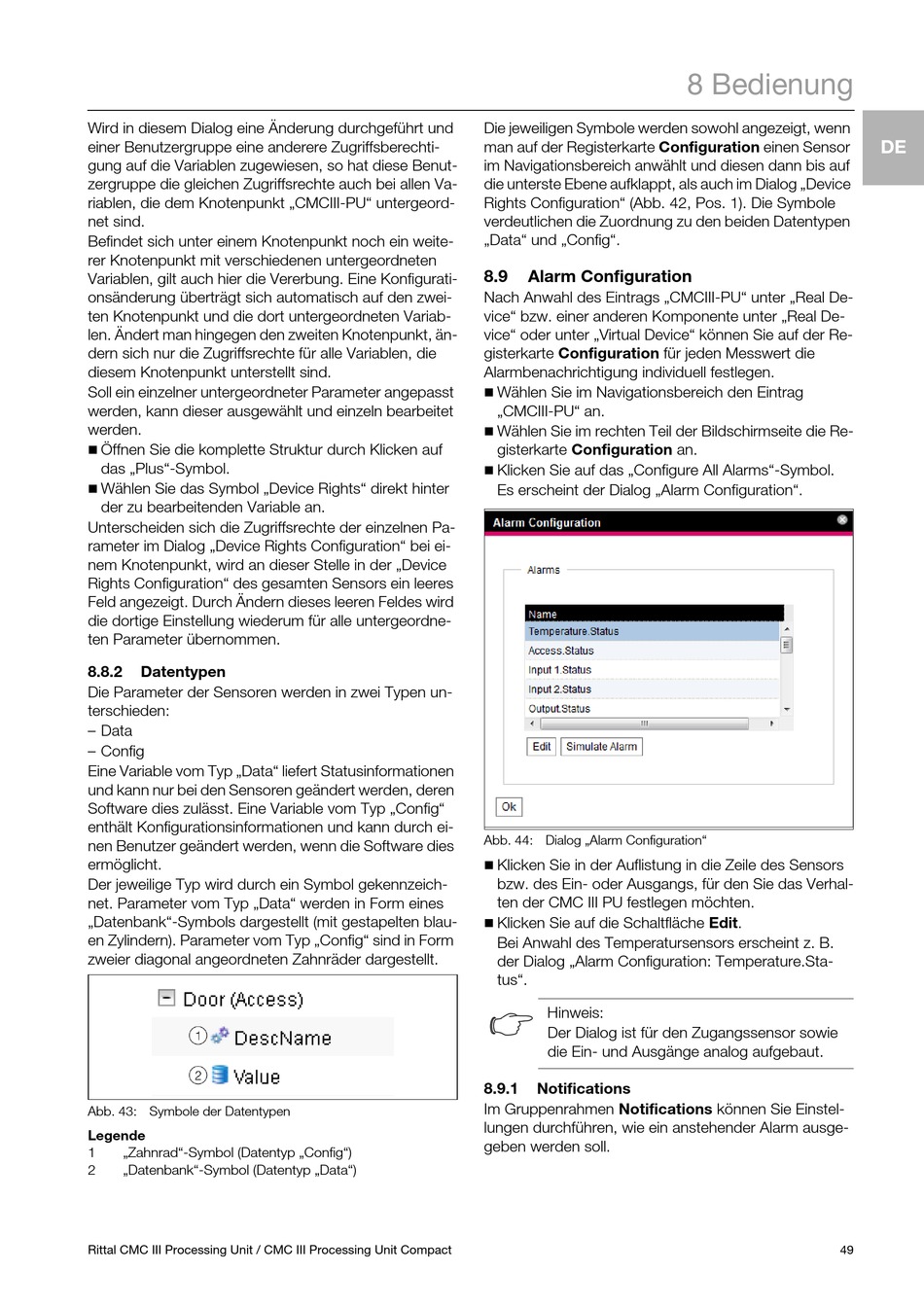

Wird in diesem Dialog eine Änderung durchgeführt und
einer Benutzergruppe eine anderere Zugriffsberechti-
gung auf die Variablen zugewiesen, so hat diese Benut-
zergruppe die gleichen Zugriffsrechte auch bei allen Va-
riablen, die dem Knotenpunkt „CMCIII-PU" untergeord-
net sind.
Befindet sich unter einem Knotenpunkt noch ein weite-
rer Knotenpunkt mit verschiedenen untergeordneten
Variablen, gilt auch hier die Vererbung. Eine Konfigurati-
onsänderung überträgt sich automatisch auf den zwei-
ten Knotenpunkt und die dort untergeordneten Variab-
len. Ändert man hingegen den zweiten Knotenpunkt, än-
dern sich nur die Zugriffsrechte für alle Variablen, die
diesem Knotenpunkt unterstellt sind.
Soll ein einzelner untergeordneter Parameter angepasst
werden, kann dieser ausgewählt und einzeln bearbeitet
werden.

Öffnen Sie die komplette Struktur durch Klicken auf
das „Plus"-Symbol.

Wählen Sie das Symbol „Device Rights" direkt hinter
der zu bearbeitenden Variable an.
Unterscheiden sich die Zugriffsrechte der einzelnen Pa-
rameter im Dialog „Device Rights Configuration" bei ei-
nem Knotenpunkt, wird an dieser Stelle in der „Device
Rights Configuration" des gesamten Sensors ein leeres
Feld angezeigt. Durch Ändern dieses leeren Feldes wird
die dortige Einstellung wiederum für alle untergeordne-
ten Parameter übernommen.
8.8.2

Datentypen

Die Parameter der Sensoren werden in zwei Typen un-
terschieden:
– Data
– Config
Eine Variable vom Typ „Data" liefert Statusinformationen
und kann nur bei den Sensoren geändert werden, deren
Software dies zulässt. Eine Variable vom Typ „Config"
enthält Konfigurationsinformationen und kann durch ei-
nen Benutzer geändert werden, wenn die Software dies
ermöglicht.
Der jeweilige Typ wird durch ein Symbol gekennzeich-
net. Parameter vom Typ „Data" werden in Form eines
„Datenbank"-Symbols dargestellt (mit gestapelten blau-
en Zylindern). Parameter vom Typ „Config" sind in Form
zweier diagonal angeordneten Zahnräder dargestellt.
Abb. 43: Symbole der Datentypen
Legende
1 „Zahnrad"-Symbol (Datentyp „Config")
2 „Datenbank"-Symbol (Datentyp „Data")
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
Die jeweiligen Symbole werden sowohl angezeigt, wenn
man auf der Registerkarte Configuration einen Sensor
im Navigationsbereich anwählt und diesen dann bis auf
die unterste Ebene aufklappt, als auch im Dialog „Device
Rights Configuration" (Abb. 42, Pos. 1). Die Symbole
verdeutlichen die Zuordnung zu den beiden Datentypen
„Data" und „Config".
8.9

Alarm Configuration

Nach Anwahl des Eintrags „CMCIII-PU" unter „Real De-
vice" bzw. einer anderen Komponente unter „Real De-
vice" oder unter „Virtual Device" können Sie auf der Re-
gisterkarte Configuration für jeden Messwert die
Alarmbenachrichtigung individuell festlegen.

Wählen Sie im Navigationsbereich den Eintrag
„CMCIII-PU" an.

Wählen Sie im rechten Teil der Bildschirmseite die Re-
gisterkarte Configuration an.

Klicken Sie auf das „Configure All Alarms"-Symbol.
Es erscheint der Dialog „Alarm Configuration".
Abb. 44: Dialog „Alarm Configuration"

Klicken Sie in der Auflistung in die Zeile des Sensors
bzw. des Ein- oder Ausgangs, für den Sie das Verhal-
ten der CMC III PU festlegen möchten.

Klicken Sie auf die Schaltfläche Edit.
Bei Anwahl des Temperatursensors erscheint z. B.
der Dialog „Alarm Configuration: Temperature.Sta-
tus".
Hinweis:
Der Dialog ist für den Zugangssensor sowie
die Ein- und Ausgänge analog aufgebaut.
8.9.1

Notifications

Im Gruppenrahmen Notifications können Sie Einstel-
lungen durchführen, wie ein anstehender Alarm ausge-
geben werden soll.
