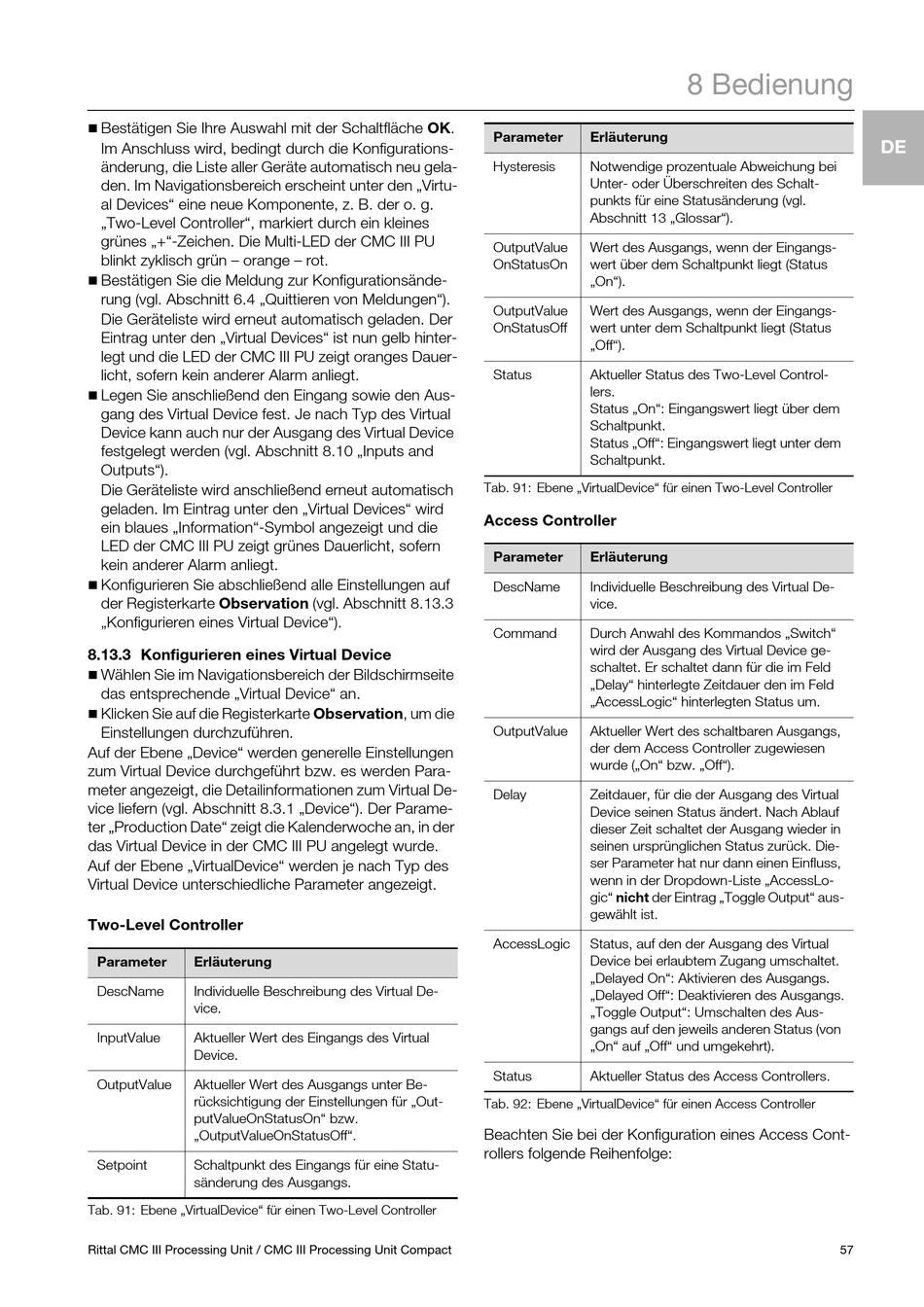

Bestätigen Sie Ihre Auswahl mit der Schaltfläche OK.
Im Anschluss wird, bedingt durch die Konfigurations-
änderung, die Liste aller Geräte automatisch neu gela-
den. Im Navigationsbereich erscheint unter den „Virtu-
al Devices" eine neue Komponente, z. B. der o. g.
„Two-Level Controller", markiert durch ein kleines
grünes „+"-Zeichen. Die Multi-LED der CMC III PU
blinkt zyklisch grün – orange – rot.

Bestätigen Sie die Meldung zur Konfigurationsände-
rung (vgl. Abschnitt 6.4 „Quittieren von Meldungen").
Die Geräteliste wird erneut automatisch geladen. Der
Eintrag unter den „Virtual Devices" ist nun gelb hinter-
legt und die LED der CMC III PU zeigt oranges Dauer-
licht, sofern kein anderer Alarm anliegt.

Legen Sie anschließend den Eingang sowie den Aus-
gang des Virtual Device fest. Je nach Typ des Virtual
Device kann auch nur der Ausgang des Virtual Device
festgelegt werden (vgl. Abschnitt 8.10 „Inputs and
Outputs").
Die Geräteliste wird anschließend erneut automatisch
geladen. Im Eintrag unter den „Virtual Devices" wird
ein blaues „Information"-Symbol angezeigt und die
LED der CMC III PU zeigt grünes Dauerlicht, sofern
kein anderer Alarm anliegt.

Konfigurieren Sie abschließend alle Einstellungen auf
der Registerkarte Observation (vgl. Abschnitt 8.13.3

„Konfigurieren eines Virtual Device").

8.13.3 Konfigurieren eines Virtual Device

Wählen Sie im Navigationsbereich der Bildschirmseite
das entsprechende „Virtual Device" an.

Klicken Sie auf die Registerkarte Observation, um die
Einstellungen durchzuführen.
Auf der Ebene „Device" werden generelle Einstellungen
zum Virtual Device durchgeführt bzw. es werden Para-
meter angezeigt, die Detailinformationen zum Virtual De-
vice liefern (vgl. Abschnitt 8.3.1 „Device"). Der Parame-
ter „Production Date" zeigt die Kalenderwoche an, in der
das Virtual Device in der CMC III PU angelegt wurde.
Auf der Ebene „VirtualDevice" werden je nach Typ des
Virtual Device unterschiedliche Parameter angezeigt.
Two-Level Controller
Parameter Erläuterung
DescName Individuelle Beschreibung des Virtual De-
vice.
InputValue Aktueller Wert des Eingangs des Virtual
Device.
OutputValue Aktueller Wert des Ausgangs unter Be-
rücksichtigung der Einstellungen für „Out-
putValueOnStatusOn" bzw.
„OutputValueOnStatusOff".
Setpoint Schaltpunkt des Eingangs für eine Statu-
sänderung des Ausgangs.
Tab. 91: Ebene „VirtualDevice" für einen Two-Level Controller
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
Parameter Erläuterung
Hysteresis Notwendige prozentuale Abweichung bei
Unter- oder Überschreiten des Schalt-
punkts für eine Statusänderung (vgl.
Abschnitt 13 „Glossar").
OutputValue Wert des Ausgangs, wenn der Eingangs-
OnStatusOn wert über dem Schaltpunkt liegt (Status
„On").
OutputValue Wert des Ausgangs, wenn der Eingangs-
OnStatusOff wert unter dem Schaltpunkt liegt (Status
„Off").
Status Aktueller Status des Two-Level Control-
lers.
Status „On": Eingangswert liegt über dem
Schaltpunkt.
Status „Off": Eingangswert liegt unter dem
Schaltpunkt.
Tab. 91: Ebene „VirtualDevice" für einen Two-Level Controller
Access Controller
Parameter Erläuterung
DescName Individuelle Beschreibung des Virtual De-
vice.
Command Durch Anwahl des Kommandos „Switch"
wird der Ausgang des Virtual Device ge-
schaltet. Er schaltet dann für die im Feld
„Delay" hinterlegte Zeitdauer den im Feld
„AccessLogic" hinterlegten Status um.
OutputValue Aktueller Wert des schaltbaren Ausgangs,
der dem Access Controller zugewiesen
wurde („On" bzw. „Off").
Delay Zeitdauer, für die der Ausgang des Virtual
Device seinen Status ändert. Nach Ablauf
dieser Zeit schaltet der Ausgang wieder in
seinen ursprünglichen Status zurück. Die-
ser Parameter hat nur dann einen Einfluss,
wenn in der Dropdown-Liste „AccessLo-
gic" nicht der Eintrag „Toggle Output" aus-
gewählt ist.
AccessLogic Status, auf den der Ausgang des Virtual
Device bei erlaubtem Zugang umschaltet.
„Delayed On": Aktivieren des Ausgangs.
„Delayed Off": Deaktivieren des Ausgangs.
„Toggle Output": Umschalten des Aus-
gangs auf den jeweils anderen Status (von
„On" auf „Off" und umgekehrt).
Status Aktueller Status des Access Controllers.
Tab. 92: Ebene „VirtualDevice" für einen Access Controller
Beachten Sie bei der Konfiguration eines Access Cont-
rollers folgende Reihenfolge:
