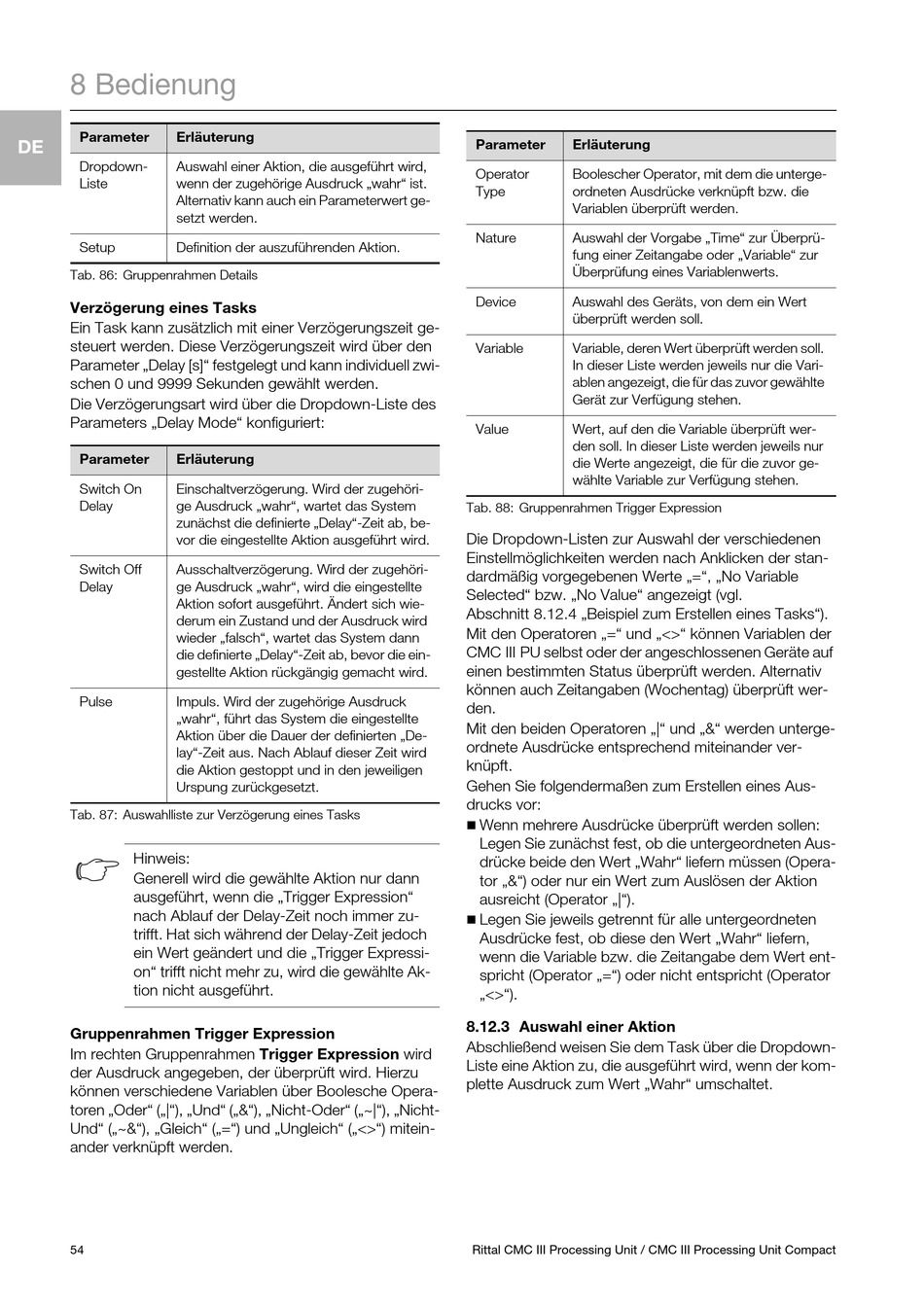

8 Bedienung
Parameter Erläuterung
DE
Dropdown- Auswahl einer Aktion, die ausgeführt wird,
Liste wenn der zugehörige Ausdruck „wahr" ist.
Alternativ kann auch ein Parameterwert ge-
setzt werden.
Setup Definition der auszuführenden Aktion.
Tab. 86: Gruppenrahmen Details
Verzögerung eines Tasks
Ein Task kann zusätzlich mit einer Verzögerungszeit ge-
steuert werden. Diese Verzögerungszeit wird über den
Parameter „Delay [s]" festgelegt und kann individuell zwi-
schen 0 und 9999 Sekunden gewählt werden.
Die Verzögerungsart wird über die Dropdown-Liste des
Parameters „Delay Mode" konfiguriert:
Parameter Erläuterung
Switch On Einschaltverzögerung. Wird der zugehöri-
Delay ge Ausdruck „wahr", wartet das System
zunächst die definierte „Delay"-Zeit ab, be-
vor die eingestellte Aktion ausgeführt wird.
Switch Off Ausschaltverzögerung. Wird der zugehöri-
Delay ge Ausdruck „wahr", wird die eingestellte
Aktion sofort ausgeführt. Ändert sich wie-
derum ein Zustand und der Ausdruck wird
wieder „falsch", wartet das System dann
die definierte „Delay"-Zeit ab, bevor die ein-
gestellte Aktion rückgängig gemacht wird.
Pulse Impuls. Wird der zugehörige Ausdruck
„wahr", führt das System die eingestellte
Aktion über die Dauer der definierten „De-
lay"-Zeit aus. Nach Ablauf dieser Zeit wird
die Aktion gestoppt und in den jeweiligen
Urspung zurückgesetzt.
Tab. 87: Auswahlliste zur Verzögerung eines Tasks
Hinweis:
Generell wird die gewählte Aktion nur dann
ausgeführt, wenn die „Trigger Expression"
nach Ablauf der Delay-Zeit noch immer zu-
trifft. Hat sich während der Delay-Zeit jedoch
ein Wert geändert und die „Trigger Expressi-
on" trifft nicht mehr zu, wird die gewählte Ak-
tion nicht ausgeführt.
Gruppenrahmen Trigger Expression
Im rechten Gruppenrahmen Trigger Expression wird
der Ausdruck angegeben, der überprüft wird. Hierzu
können verschiedene Variablen über Boolesche Opera-
toren „Oder" („|"), „Und" („&"), „Nicht-Oder" („~|"), „Nicht-
Und" („~&"), „Gleich" („=") und „Ungleich" („<>") mitein-
ander verknüpft werden.
54
Parameter Erläuterung
Operator Boolescher Operator, mit dem die unterge-
Type ordneten Ausdrücke verknüpft bzw. die
Variablen überprüft werden.
Nature Auswahl der Vorgabe „Time" zur Überprü-
fung einer Zeitangabe oder „Variable" zur
Überprüfung eines Variablenwerts.
Device Auswahl des Geräts, von dem ein Wert
überprüft werden soll.
Variable Variable, deren Wert überprüft werden soll.
In dieser Liste werden jeweils nur die Vari-
ablen angezeigt, die für das zuvor gewählte
Gerät zur Verfügung stehen.
Value Wert, auf den die Variable überprüft wer-
den soll. In dieser Liste werden jeweils nur
die Werte angezeigt, die für die zuvor ge-
wählte Variable zur Verfügung stehen.
Tab. 88: Gruppenrahmen Trigger Expression
Die Dropdown-Listen zur Auswahl der verschiedenen
Einstellmöglichkeiten werden nach Anklicken der stan-
dardmäßig vorgegebenen Werte „=", „No Variable
Selected" bzw. „No Value" angezeigt (vgl.
Abschnitt 8.12.4 „Beispiel zum Erstellen eines Tasks").
Mit den Operatoren „=" und „<>" können Variablen der
CMC III PU selbst oder der angeschlossenen Geräte auf
einen bestimmten Status überprüft werden. Alternativ
können auch Zeitangaben (Wochentag) überprüft wer-
den.
Mit den beiden Operatoren „|" und „&" werden unterge-
ordnete Ausdrücke entsprechend miteinander ver-
knüpft.
Gehen Sie folgendermaßen zum Erstellen eines Aus-
drucks vor:

Wenn mehrere Ausdrücke überprüft werden sollen:
Legen Sie zunächst fest, ob die untergeordneten Aus-
drücke beide den Wert „Wahr" liefern müssen (Opera-
tor „&") oder nur ein Wert zum Auslösen der Aktion
ausreicht (Operator „|").

Legen Sie jeweils getrennt für alle untergeordneten
Ausdrücke fest, ob diese den Wert „Wahr" liefern,
wenn die Variable bzw. die Zeitangabe dem Wert ent-
spricht (Operator „=") oder nicht entspricht (Operator
„<>").

8.12.3 Auswahl einer Aktion

Abschließend weisen Sie dem Task über die Dropdown-
Liste eine Aktion zu, die ausgeführt wird, wenn der kom-
plette Ausdruck zum Wert „Wahr" umschaltet.
