8 Bedienung
DE

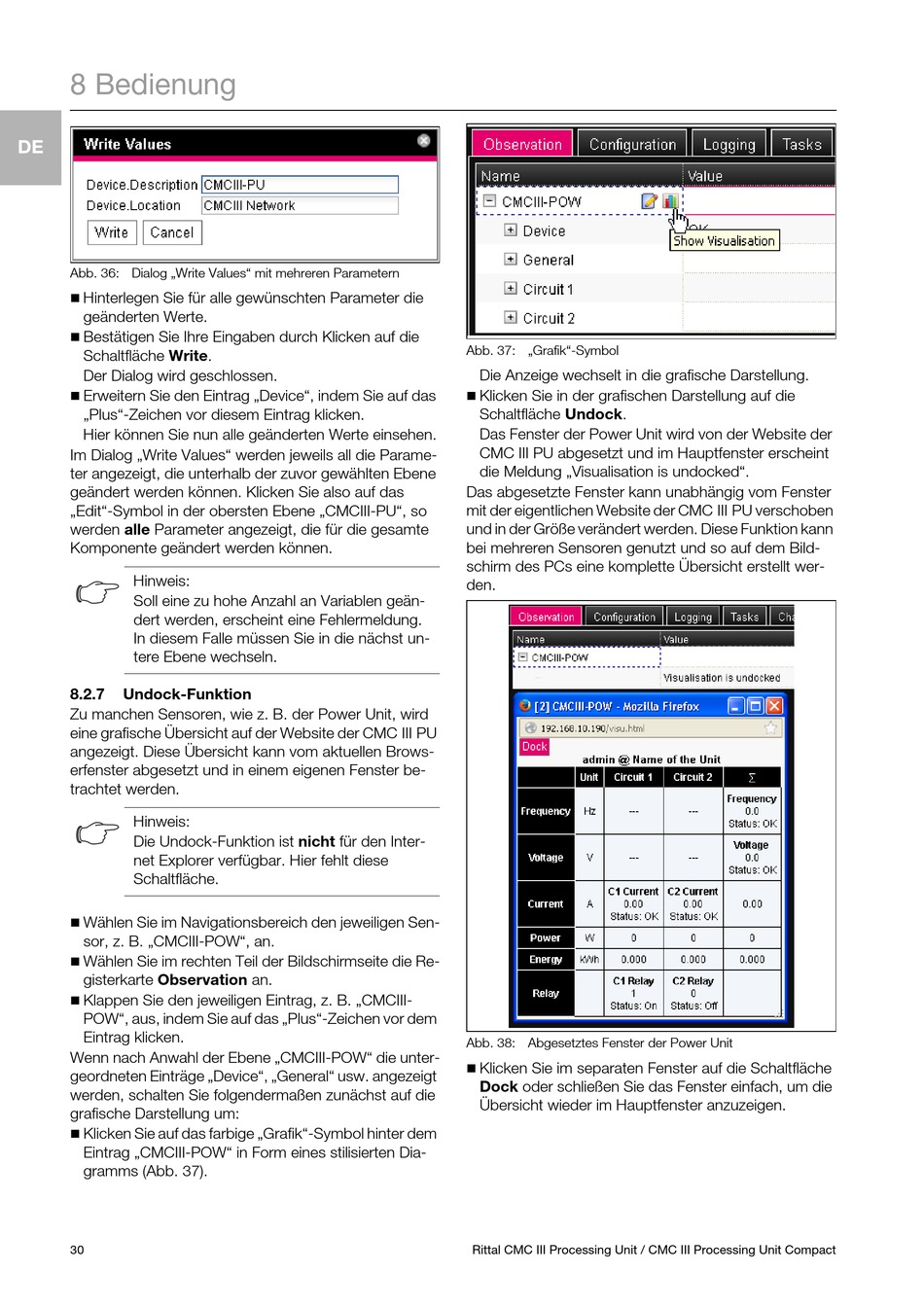

Abb. 36: Dialog „Write Values" mit mehreren Parametern

Hinterlegen Sie für alle gewünschten Parameter die
geänderten Werte.

Bestätigen Sie Ihre Eingaben durch Klicken auf die
Schaltfläche Write.
Der Dialog wird geschlossen.

Erweitern Sie den Eintrag „Device", indem Sie auf das
„Plus"-Zeichen vor diesem Eintrag klicken.
Hier können Sie nun alle geänderten Werte einsehen.
Im Dialog „Write Values" werden jeweils all die Parame-
ter angezeigt, die unterhalb der zuvor gewählten Ebene
geändert werden können. Klicken Sie also auf das
„Edit"-Symbol in der obersten Ebene „CMCIII-PU", so
werden alle Parameter angezeigt, die für die gesamte
Komponente geändert werden können.
Hinweis:
Soll eine zu hohe Anzahl an Variablen geän-
dert werden, erscheint eine Fehlermeldung.
In diesem Falle müssen Sie in die nächst un-
tere Ebene wechseln.
8.2.7

Undock-Funktion

Zu manchen Sensoren, wie z. B. der Power Unit, wird
eine grafische Übersicht auf der Website der CMC III PU
angezeigt. Diese Übersicht kann vom aktuellen Brows-
erfenster abgesetzt und in einem eigenen Fenster be-
trachtet werden.
Hinweis:
Die Undock-Funktion ist nicht für den Inter-
net Explorer verfügbar. Hier fehlt diese
Schaltfläche.

Wählen Sie im Navigationsbereich den jeweiligen Sen-
sor, z. B. „CMCIII-POW", an.

Wählen Sie im rechten Teil der Bildschirmseite die Re-
gisterkarte Observation an.

Klappen Sie den jeweiligen Eintrag, z. B. „CMCIII-
POW", aus, indem Sie auf das „Plus"-Zeichen vor dem
Eintrag klicken.
Wenn nach Anwahl der Ebene „CMCIII-POW" die unter-
geordneten Einträge „Device", „General" usw. angezeigt
werden, schalten Sie folgendermaßen zunächst auf die
grafische Darstellung um:

Klicken Sie auf das farbige „Grafik"-Symbol hinter dem
Eintrag „CMCIII-POW" in Form eines stilisierten Dia-
gramms (Abb. 37).
30
Abb. 37: „Grafik"-Symbol
Die Anzeige wechselt in die grafische Darstellung.

Klicken Sie in der grafischen Darstellung auf die
Schaltfläche Undock.
Das Fenster der Power Unit wird von der Website der
CMC III PU abgesetzt und im Hauptfenster erscheint
die Meldung „Visualisation is undocked".
Das abgesetzte Fenster kann unabhängig vom Fenster
mit der eigentlichen Website der CMC III PU verschoben
und in der Größe verändert werden. Diese Funktion kann
bei mehreren Sensoren genutzt und so auf dem Bild-
schirm des PCs eine komplette Übersicht erstellt wer-
den.
Abb. 38: Abgesetztes Fenster der Power Unit

Klicken Sie im separaten Fenster auf die Schaltfläche
Dock oder schließen Sie das Fenster einfach, um die
Übersicht wieder im Hauptfenster anzuzeigen.
