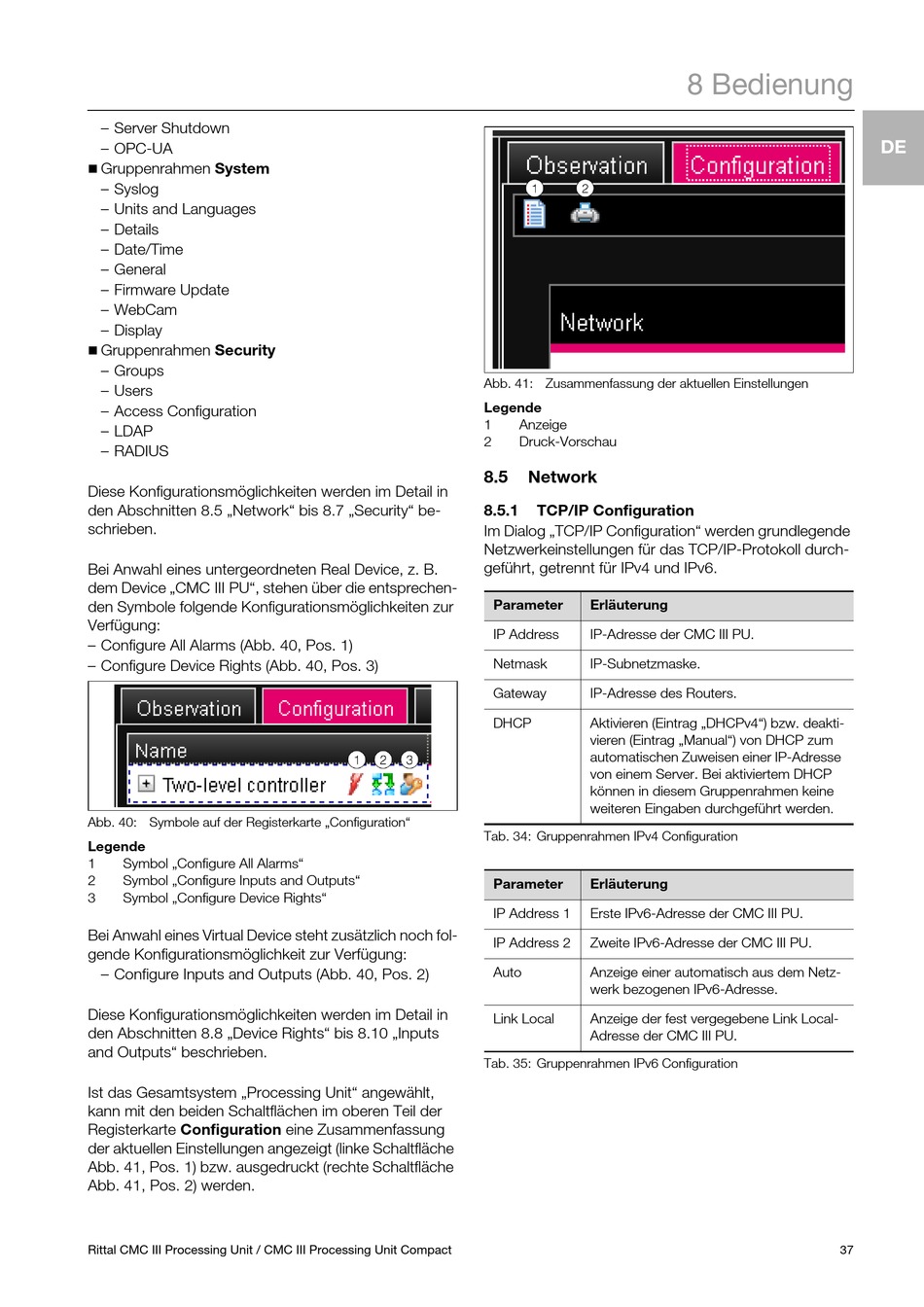

– Server Shutdown
– OPC-UA

Gruppenrahmen System
– Syslog
– Units and Languages
– Details
– Date/Time
– General
– Firmware Update
– WebCam
– Display

Gruppenrahmen Security
– Groups
– Users
– Access Configuration
– LDAP
– RADIUS
Diese Konfigurationsmöglichkeiten werden im Detail in
den Abschnitten 8.5 „Network" bis 8.7 „Security" be-
schrieben.
Bei Anwahl eines untergeordneten Real Device, z. B.
dem Device „CMC III PU", stehen über die entsprechen-
den Symbole folgende Konfigurationsmöglichkeiten zur
Verfügung:
– Configure All Alarms (Abb. 40, Pos. 1)
– Configure Device Rights (Abb. 40, Pos. 3)
Abb. 40: Symbole auf der Registerkarte „Configuration"
Legende
1 Symbol „Configure All Alarms"
2 Symbol „Configure Inputs and Outputs"
3 Symbol „Configure Device Rights"
Bei Anwahl eines Virtual Device steht zusätzlich noch fol-
gende Konfigurationsmöglichkeit zur Verfügung:
– Configure Inputs and Outputs (Abb. 40, Pos. 2)
Diese Konfigurationsmöglichkeiten werden im Detail in
den Abschnitten 8.8 „Device Rights" bis 8.10 „Inputs
and Outputs" beschrieben.
Ist das Gesamtsystem „Processing Unit" angewählt,
kann mit den beiden Schaltflächen im oberen Teil der
Registerkarte Configuration eine Zusammenfassung
der aktuellen Einstellungen angezeigt (linke Schaltfläche
Abb. 41, Pos. 1) bzw. ausgedruckt (rechte Schaltfläche
Abb. 41, Pos. 2) werden.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
Abb. 41: Zusammenfassung der aktuellen Einstellungen
Legende
1 Anzeige
2 Druck-Vorschau
8.5

Network

8.5.1

TCP/IP Configuration

Im Dialog „TCP/IP Configuration" werden grundlegende
Netzwerkeinstellungen für das TCP/IP-Protokoll durch-
geführt, getrennt für IPv4 und IPv6.
Parameter Erläuterung
IP Address IP-Adresse der CMC III PU.
Netmask IP-Subnetzmaske.
Gateway IP-Adresse des Routers.
DHCP Aktivieren (Eintrag „DHCPv4") bzw. deakti-
vieren (Eintrag „Manual") von DHCP zum
automatischen Zuweisen einer IP-Adresse
von einem Server. Bei aktiviertem DHCP
können in diesem Gruppenrahmen keine
weiteren Eingaben durchgeführt werden.
Tab. 34: Gruppenrahmen IPv4 Configuration
Parameter Erläuterung
IP Address 1 Erste IPv6-Adresse der CMC III PU.
IP Address 2 Zweite IPv6-Adresse der CMC III PU.
Auto Anzeige einer automatisch aus dem Netz-
werk bezogenen IPv6-Adresse.
Link Local Anzeige der fest vergegebene Link Local-
Adresse der CMC III PU.
Tab. 35: Gruppenrahmen IPv6 Configuration
