7 Konfiguration
DE

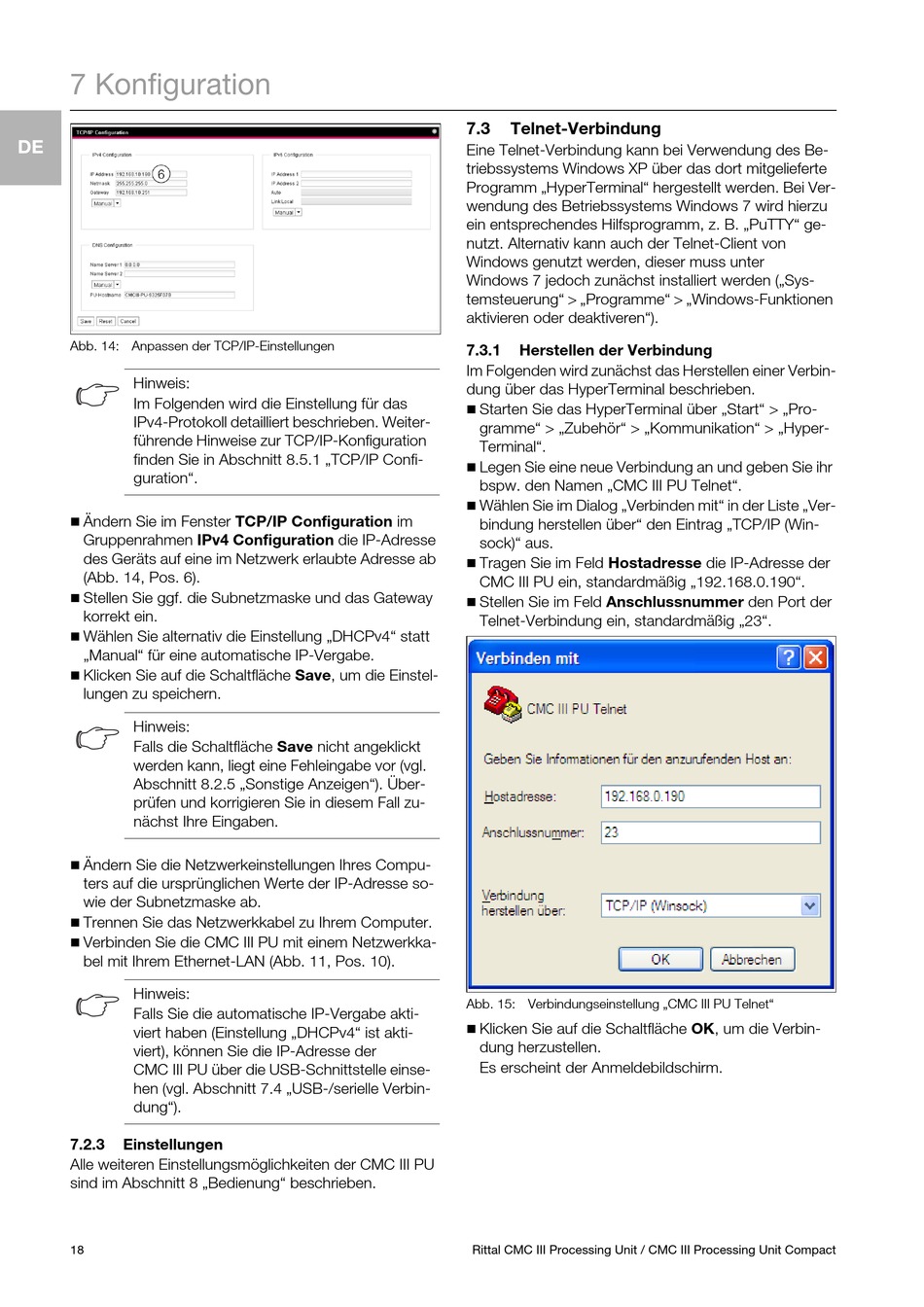

Abb. 14: Anpassen der TCP/IP-Einstellungen
Hinweis:
Im Folgenden wird die Einstellung für das
IPv4-Protokoll detailliert beschrieben. Weiter-
führende Hinweise zur TCP/IP-Konfiguration
finden Sie in Abschnitt 8.5.1 „TCP/IP Confi-
guration".

Ändern Sie im Fenster TCP/IP Configuration im
Gruppenrahmen IPv4 Configuration die IP-Adresse
des Geräts auf eine im Netzwerk erlaubte Adresse ab
(Abb. 14, Pos. 6).

Stellen Sie ggf. die Subnetzmaske und das Gateway
korrekt ein.

Wählen Sie alternativ die Einstellung „DHCPv4" statt
„Manual" für eine automatische IP-Vergabe.

Klicken Sie auf die Schaltfläche Save, um die Einstel-
lungen zu speichern.
Hinweis:
Falls die Schaltfläche Save nicht angeklickt
werden kann, liegt eine Fehleingabe vor (vgl.
Abschnitt 8.2.5 „Sonstige Anzeigen"). Über-
prüfen und korrigieren Sie in diesem Fall zu-
nächst Ihre Eingaben.

Ändern Sie die Netzwerkeinstellungen Ihres Compu-
ters auf die ursprünglichen Werte der IP-Adresse so-
wie der Subnetzmaske ab.

Trennen Sie das Netzwerkkabel zu Ihrem Computer.

Verbinden Sie die CMC III PU mit einem Netzwerkka-
bel mit Ihrem Ethernet-LAN (Abb. 11, Pos. 10).
Hinweis:
Falls Sie die automatische IP-Vergabe akti-
viert haben (Einstellung „DHCPv4" ist akti-
viert), können Sie die IP-Adresse der
CMC III PU über die USB-Schnittstelle einse-
hen (vgl. Abschnitt 7.4 „USB-/serielle Verbin-
dung").
7.2.3

Einstellungen

Alle weiteren Einstellungsmöglichkeiten der CMC III PU
sind im Abschnitt 8 „Bedienung" beschrieben.
18
7.3

Telnet-Verbindung

Eine Telnet-Verbindung kann bei Verwendung des Be-
triebssystems Windows XP über das dort mitgelieferte
Programm „HyperTerminal" hergestellt werden. Bei Ver-
wendung des Betriebssystems Windows 7 wird hierzu
ein entsprechendes Hilfsprogramm, z. B. „PuTTY" ge-
nutzt. Alternativ kann auch der Telnet-Client von
Windows genutzt werden, dieser muss unter
Windows 7 jedoch zunächst installiert werden („Sys-
temsteuerung" > „Programme" > „Windows-Funktionen
aktivieren oder deaktiveren").
7.3.1

Herstellen der Verbindung

Im Folgenden wird zunächst das Herstellen einer Verbin-
dung über das HyperTerminal beschrieben.

Starten Sie das HyperTerminal über „Start" > „Pro-
gramme" > „Zubehör" > „Kommunikation" > „Hyper-
Terminal".

Legen Sie eine neue Verbindung an und geben Sie ihr
bspw. den Namen „CMC III PU Telnet".

Wählen Sie im Dialog „Verbinden mit" in der Liste „Ver-
bindung herstellen über" den Eintrag „TCP/IP (Win-
sock)" aus.

Tragen Sie im Feld Hostadresse die IP-Adresse der
CMC III PU ein, standardmäßig „192.168.0.190".

Stellen Sie im Feld Anschlussnummer den Port der
Telnet-Verbindung ein, standardmäßig „23".
Abb. 15: Verbindungseinstellung „CMC III PU Telnet"

Klicken Sie auf die Schaltfläche OK, um die Verbin-
dung herzustellen.
Es erscheint der Anmeldebildschirm.
