Inbetriebnahme

6.1

Einschalten der CMC III PU

Nach dem Herstellen des elektrischen Anschlusses star-
tet die CMC III PU automatisch (vgl. Abschnitt 5.4 „Elek-
trischer Anschluss"). Ein separates Einschalten ist nicht
erforderlich.
6.2

Bedien- und Anzeigeelemente

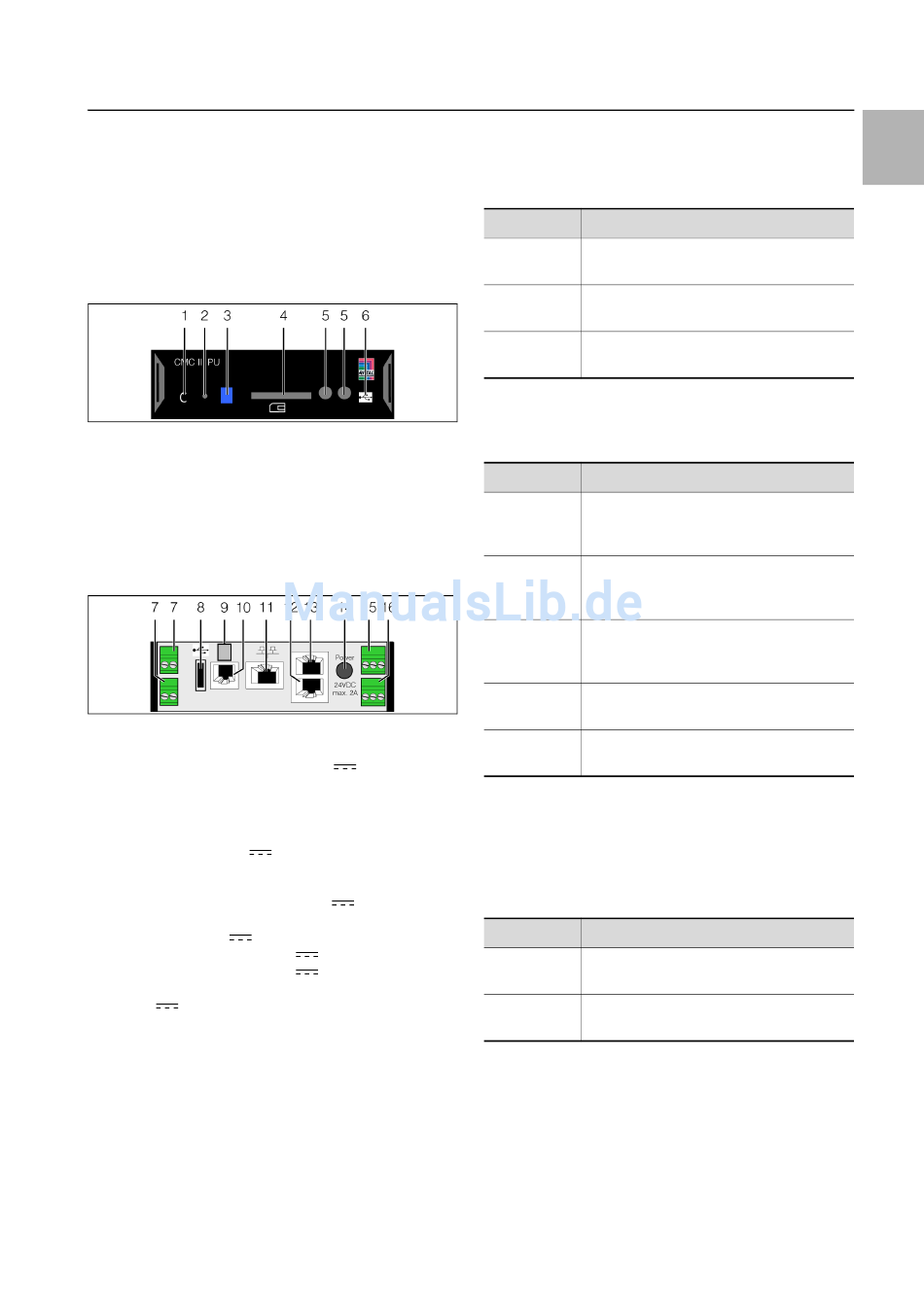

Abb. 10: Frontseite der CMC III PU
Legende
1 „C"-Taste zur Quittierung von Meldungen
2 Versteckte Reset-Taste
3 Multi-LED zur Statusanzeige
4 SD-Card Einschub (nicht bei Ausführung „Compact")
5 Integrierter Infrarot-Zugangssensor
6 Mini USB-Anschluss zur Konfiguration
Abb. 11: Rückseite der CMC III PU
Legende
7 Digitale Eingänge (2 Stück) je 24 V
8 USB Master-Anschluss (nicht bei Ausführung „Com-
pact")
9 Anschluss externer Temperaturfühler (optional)
10 Anschluss für Display-, GSM- oder ISDN-Unit Module
RJ 12/RS 232, 24 V
11 Ethernet-Schnittstelle RJ 45 mit PoE
12 CAN-Bus-Anschluss (Daisy Chain) für CMC III Sensoren
und CMC III Steuereinheiten, 24 V
13 Zweiter CAN-Bus-Anschluss (nicht bei Ausführung
„Compact") 24 V , 1 A
14 Spannungsversorgung 24 V
15 Spannungsversorgung 24 V
16 Alarm-Relaisausgang (potenzialfreier Kontakt, max.
24 V ,1 A)
6.3

Anzeigen der LEDs

In der Front der CMC III PU ist eine Multi-LED zur Sta-
tusanzeige integriert (Abb. 10, Pos. 3). Des Weiteren
sind auf der Rückseite am CAN-Bus-Anschluss
(Abb. 11, Pos. 12 und 13) sowie an der Ethernet-
Schnittstelle (Abb. 11, Pos. 11) weitere LEDs angeord-
net.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
, 10 mA
, 500 mA
, 1 A
(Netzteilanschluss)
(Direktanschluss)
6 Inbetriebnahme
6.3.1

Anzeigen der Multi-LED

Am Dauerlicht der Multi-LED kann der Status der
CMC III PU sowie der angeschlossenen Komponenten
abgelesen werden.
Farbe Status
Grün Alle am CAN-Bus angeschlossenen Geräte
haben den Status „OK".
Orange Mindestens ein am CAN-Bus angeschlos-
senes Gerät hat den Status „Warnung".
Rot Mindestens ein am CAN-Bus angeschlos-
senes Gerät hat den Status „Alarm".
Tab. 3: Dauerlicht der Multi-LED
An einem Blinkcode der Multi-LED kann eine Statusän-
derung der CMC III PU abgelesen werden:
Farbe Status
Zyklisch grün Mindestens ein neues Device am CAN-Bus
– orange – wurde erkannt (Status „Detected").
rot
Abwech- Mindestens ein Device am CAN-Bus wur-
selnd rot – de entfernt oder kann nicht mehr über
blau CAN-Bus erreicht werden (Status „Lost").
Blau Mindestens für ein Device wurde die Posi-
tion am CAN-Bus geändert (Status „Chan-
ged").
Rot Update-Vorgang läuft (sog. Heartbeat, ab-
wechselnd lang und kurz).
Weiß Update-Vorgang eines oder mehrerer Sen-
soren läuft.
Tab. 4: Blinkcodes der Multi-LED
6.3.2 Anzeigen der LEDs am CAN-Bus-An-
schluss
Am CAN-Bus-Anschluss befinden sich eine rote und
eine grüne LED. Hier wird der Status des CAN-Bus an-
gezeigt.
Farbe Status
Grün (Dauer- Kommunikation über den CAN-Bus mög-
licht) lich.
Rot (Blin- Übertragungsfehler.
kend)
Tab. 5: LEDs CAN-Bus-Anschluss
6.3.3 Anzeigen der LEDs an der Ethernet-
Schnittstelle
An der Ethernet-Schnittstelle befinden sich eine grüne
und eine orange LED. Hier wird der Status der Netz-
werkverbindung angezeigt.
