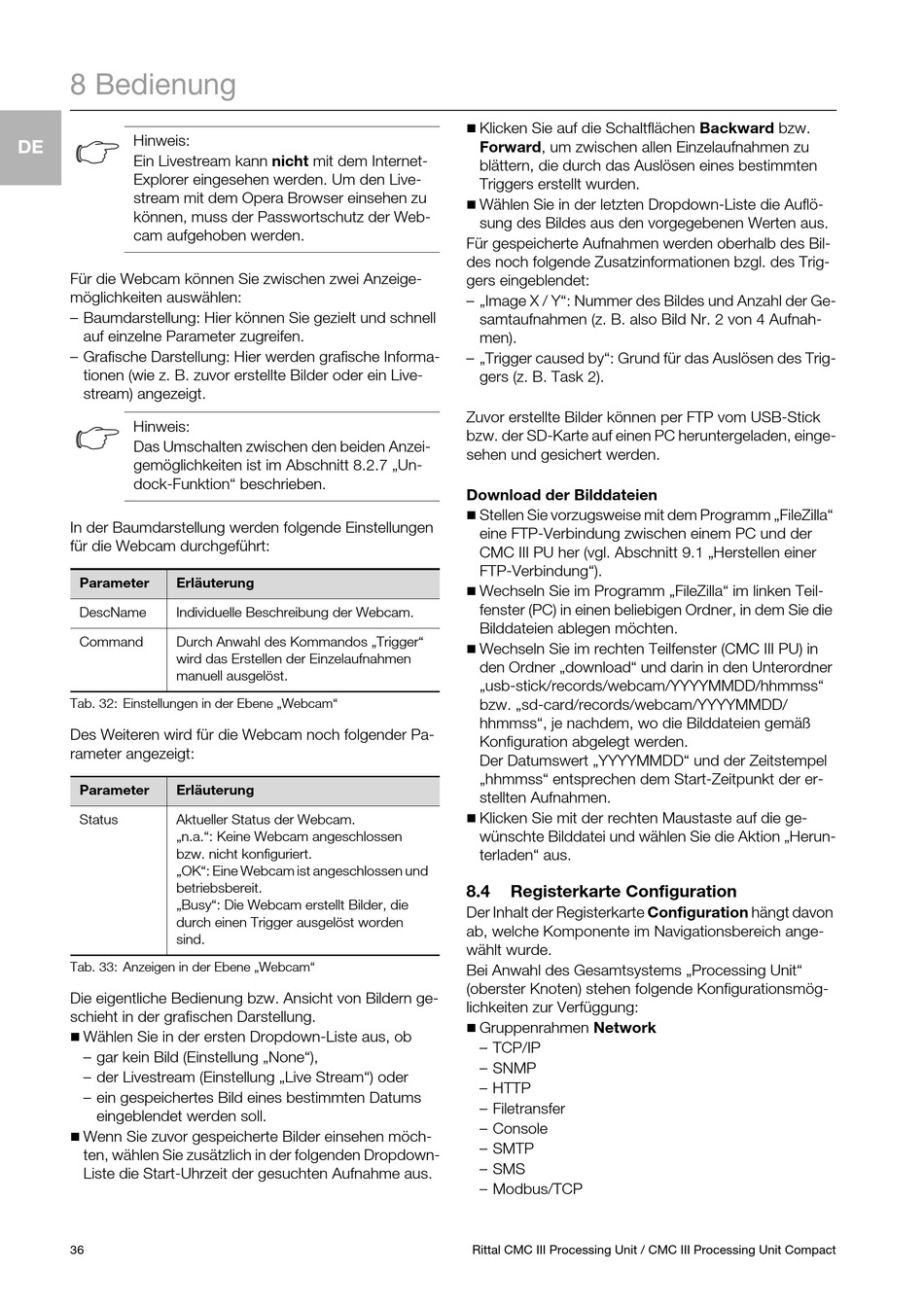

8 Bedienung
Hinweis:
DE
Ein Livestream kann nicht mit dem Internet-
Explorer eingesehen werden. Um den Live-
stream mit dem Opera Browser einsehen zu
können, muss der Passwortschutz der Web-
cam aufgehoben werden.
Für die Webcam können Sie zwischen zwei Anzeige-
möglichkeiten auswählen:
– Baumdarstellung: Hier können Sie gezielt und schnell
auf einzelne Parameter zugreifen.
– Grafische Darstellung: Hier werden grafische Informa-
tionen (wie z. B. zuvor erstellte Bilder oder ein Live-
stream) angezeigt.
Hinweis:
Das Umschalten zwischen den beiden Anzei-
gemöglichkeiten ist im Abschnitt 8.2.7 „Un-
dock-Funktion" beschrieben.
In der Baumdarstellung werden folgende Einstellungen
für die Webcam durchgeführt:
Parameter Erläuterung
DescName Individuelle Beschreibung der Webcam.
Command Durch Anwahl des Kommandos „Trigger"
wird das Erstellen der Einzelaufnahmen
manuell ausgelöst.
Tab. 32: Einstellungen in der Ebene „Webcam"
Des Weiteren wird für die Webcam noch folgender Pa-
rameter angezeigt:
Parameter Erläuterung
Status Aktueller Status der Webcam.
„n.a.": Keine Webcam angeschlossen
bzw. nicht konfiguriert.
„OK": Eine Webcam ist angeschlossen und
betriebsbereit.
„Busy": Die Webcam erstellt Bilder, die
durch einen Trigger ausgelöst worden
sind.
Tab. 33: Anzeigen in der Ebene „Webcam"
Die eigentliche Bedienung bzw. Ansicht von Bildern ge-
schieht in der grafischen Darstellung.

Wählen Sie in der ersten Dropdown-Liste aus, ob
– gar kein Bild (Einstellung „None"),
– der Livestream (Einstellung „Live Stream") oder
– ein gespeichertes Bild eines bestimmten Datums
eingeblendet werden soll.

Wenn Sie zuvor gespeicherte Bilder einsehen möch-
ten, wählen Sie zusätzlich in der folgenden Dropdown-
Liste die Start-Uhrzeit der gesuchten Aufnahme aus.
36

Klicken Sie auf die Schaltflächen Backward bzw.
Forward, um zwischen allen Einzelaufnahmen zu
blättern, die durch das Auslösen eines bestimmten
Triggers erstellt wurden.

Wählen Sie in der letzten Dropdown-Liste die Auflö-
sung des Bildes aus den vorgegebenen Werten aus.
Für gespeicherte Aufnahmen werden oberhalb des Bil-
des noch folgende Zusatzinformationen bzgl. des Trig-
gers eingeblendet:
– „Image X / Y": Nummer des Bildes und Anzahl der Ge-
samtaufnahmen (z. B. also Bild Nr. 2 von 4 Aufnah-
men).
– „Trigger caused by": Grund für das Auslösen des Trig-
gers (z. B. Task 2).
Zuvor erstellte Bilder können per FTP vom USB-Stick
bzw. der SD-Karte auf einen PC heruntergeladen, einge-
sehen und gesichert werden.
Download der Bilddateien

Stellen Sie vorzugsweise mit dem Programm „FileZilla"
eine FTP-Verbindung zwischen einem PC und der
CMC III PU her (vgl. Abschnitt 9.1 „Herstellen einer
FTP-Verbindung").

Wechseln Sie im Programm „FileZilla" im linken Teil-
fenster (PC) in einen beliebigen Ordner, in dem Sie die
Bilddateien ablegen möchten.

Wechseln Sie im rechten Teilfenster (CMC III PU) in
den Ordner „download" und darin in den Unterordner
„usb-stick/records/webcam/YYYYMMDD/hhmmss"
bzw. „sd-card/records/webcam/YYYYMMDD/
hhmmss", je nachdem, wo die Bilddateien gemäß
Konfiguration abgelegt werden.
Der Datumswert „YYYYMMDD" und der Zeitstempel
„hhmmss" entsprechen dem Start-Zeitpunkt der er-
stellten Aufnahmen.

Klicken Sie mit der rechten Maustaste auf die ge-
wünschte Bilddatei und wählen Sie die Aktion „Herun-
terladen" aus.
8.4

Registerkarte Configuration

Der Inhalt der Registerkarte Configuration hängt davon
ab, welche Komponente im Navigationsbereich ange-
wählt wurde.
Bei Anwahl des Gesamtsystems „Processing Unit"
(oberster Knoten) stehen folgende Konfigurationsmög-
lichkeiten zur Verfüggung:

Gruppenrahmen Network
– TCP/IP
– SNMP
– HTTP
– Filetransfer
– Console
– SMTP
– SMS
– Modbus/TCP
