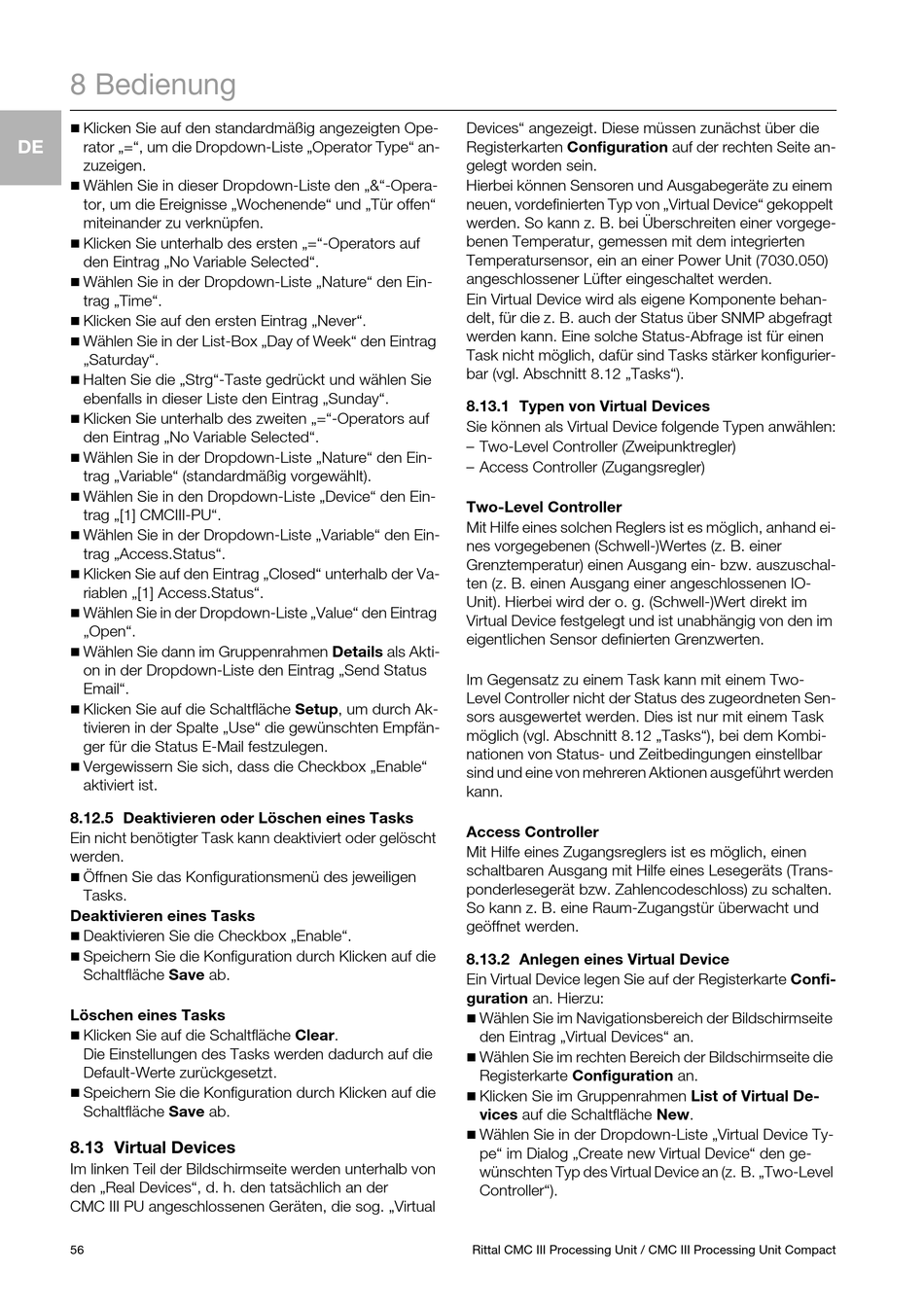

8 Bedienung

Klicken Sie auf den standardmäßig angezeigten Ope-
DE
rator „=", um die Dropdown-Liste „Operator Type" an-
zuzeigen.

Wählen Sie in dieser Dropdown-Liste den „&"-Opera-
tor, um die Ereignisse „Wochenende" und „Tür offen"
miteinander zu verknüpfen.

Klicken Sie unterhalb des ersten „="-Operators auf
den Eintrag „No Variable Selected".

Wählen Sie in der Dropdown-Liste „Nature" den Ein-
trag „Time".

Klicken Sie auf den ersten Eintrag „Never".

Wählen Sie in der List-Box „Day of Week" den Eintrag
„Saturday".

Halten Sie die „Strg"-Taste gedrückt und wählen Sie
ebenfalls in dieser Liste den Eintrag „Sunday".

Klicken Sie unterhalb des zweiten „="-Operators auf
den Eintrag „No Variable Selected".

Wählen Sie in der Dropdown-Liste „Nature" den Ein-
trag „Variable" (standardmäßig vorgewählt).

Wählen Sie in den Dropdown-Liste „Device" den Ein-
trag „[1] CMCIII-PU".

Wählen Sie in der Dropdown-Liste „Variable" den Ein-
trag „Access.Status".

Klicken Sie auf den Eintrag „Closed" unterhalb der Va-
riablen „[1] Access.Status".

Wählen Sie in der Dropdown-Liste „Value" den Eintrag
„Open".

Wählen Sie dann im Gruppenrahmen Details als Akti-
on in der Dropdown-Liste den Eintrag „Send Status
Email".

Klicken Sie auf die Schaltfläche Setup, um durch Ak-
tivieren in der Spalte „Use" die gewünschten Empfän-
ger für die Status E-Mail festzulegen.

Vergewissern Sie sich, dass die Checkbox „Enable"
aktiviert ist.
8.12.5 Deaktivieren oder Löschen eines Tasks
Ein nicht benötigter Task kann deaktiviert oder gelöscht
werden.

Öffnen Sie das Konfigurationsmenü des jeweiligen
Tasks.
Deaktivieren eines Tasks

Deaktivieren Sie die Checkbox „Enable".

Speichern Sie die Konfiguration durch Klicken auf die
Schaltfläche Save ab.
Löschen eines Tasks

Klicken Sie auf die Schaltfläche Clear.
Die Einstellungen des Tasks werden dadurch auf die
Default-Werte zurückgesetzt.

Speichern Sie die Konfiguration durch Klicken auf die
Schaltfläche Save ab.

8.13 Virtual Devices

Im linken Teil der Bildschirmseite werden unterhalb von
den „Real Devices", d. h. den tatsächlich an der
CMC III PU angeschlossenen Geräten, die sog. „Virtual
56
Devices" angezeigt. Diese müssen zunächst über die
Registerkarten Configuration auf der rechten Seite an-
gelegt worden sein.
Hierbei können Sensoren und Ausgabegeräte zu einem
neuen, vordefinierten Typ von „Virtual Device" gekoppelt
werden. So kann z. B. bei Überschreiten einer vorgege-
benen Temperatur, gemessen mit dem integrierten
Temperatursensor, ein an einer Power Unit (7030.050)
angeschlossener Lüfter eingeschaltet werden.
Ein Virtual Device wird als eigene Komponente behan-
delt, für die z. B. auch der Status über SNMP abgefragt
werden kann. Eine solche Status-Abfrage ist für einen
Task nicht möglich, dafür sind Tasks stärker konfigurier-
bar (vgl. Abschnitt 8.12 „Tasks").

8.13.1 Typen von Virtual Devices

Sie können als Virtual Device folgende Typen anwählen:
– Two-Level Controller (Zweipunktregler)
– Access Controller (Zugangsregler)
Two-Level Controller
Mit Hilfe eines solchen Reglers ist es möglich, anhand ei-
nes vorgegebenen (Schwell-)Wertes (z. B. einer
Grenztemperatur) einen Ausgang ein- bzw. auszuschal-
ten (z. B. einen Ausgang einer angeschlossenen IO-
Unit). Hierbei wird der o. g. (Schwell-)Wert direkt im
Virtual Device festgelegt und ist unabhängig von den im
eigentlichen Sensor definierten Grenzwerten.
Im Gegensatz zu einem Task kann mit einem Two-
Level Controller nicht der Status des zugeordneten Sen-
sors ausgewertet werden. Dies ist nur mit einem Task
möglich (vgl. Abschnitt 8.12 „Tasks"), bei dem Kombi-
nationen von Status- und Zeitbedingungen einstellbar
sind und eine von mehreren Aktionen ausgeführt werden
kann.
Access Controller
Mit Hilfe eines Zugangsreglers ist es möglich, einen
schaltbaren Ausgang mit Hilfe eines Lesegeräts (Trans-
ponderlesegerät bzw. Zahlencodeschloss) zu schalten.
So kann z. B. eine Raum-Zugangstür überwacht und
geöffnet werden.

8.13.2 Anlegen eines Virtual Device

Ein Virtual Device legen Sie auf der Registerkarte Confi-
guration an. Hierzu:

Wählen Sie im Navigationsbereich der Bildschirmseite
den Eintrag „Virtual Devices" an.

Wählen Sie im rechten Bereich der Bildschirmseite die
Registerkarte Configuration an.

Klicken Sie im Gruppenrahmen List of Virtual De-
vices auf die Schaltfläche New.

Wählen Sie in der Dropdown-Liste „Virtual Device Ty-
pe" im Dialog „Create new Virtual Device" den ge-
wünschten Typ des Virtual Device an (z. B. „Two-Level
Controller").
