9 Controllo di sicurezza

Controllare l'interruzione di forza
L'interruzione automatica di forza è un dispositivo di
protezione contro il pericolo di rimanere impigliati per
prevenire lesioni causate dal movimento del portone.
Arrestare il portone dall'esterno con entrambe le mani ad
altezza fianchi.
Durante la chiusura:
il portone deve arrestarsi automaticamente e tornare
leggermente indietro se incontra resistenza. Se è fornita una
costa sensibile antischiacciamento, assicurarsi che la porta
in chiusura torni indietro quando incontra un ostacolo alto 50
mm collocato sul pavimento sotto la porta.
Durante l'apertura:
il portone deve arrestarsi automaticamente se incontra
resistenza (se il menu A7= 1, torna leggermente indietro).
Dopo un'interruzione di forza, il led della motorizzazione
lampeggia fino all'impulso o al comando radio successivo.
Sblocco d'emergenza
Controlli in base alle indicazioni di cui a pagina 203 (K).
Dispositivi di sicurezza supplementari
Controllare il funzionamento secondo le indicazioni del
produttore.

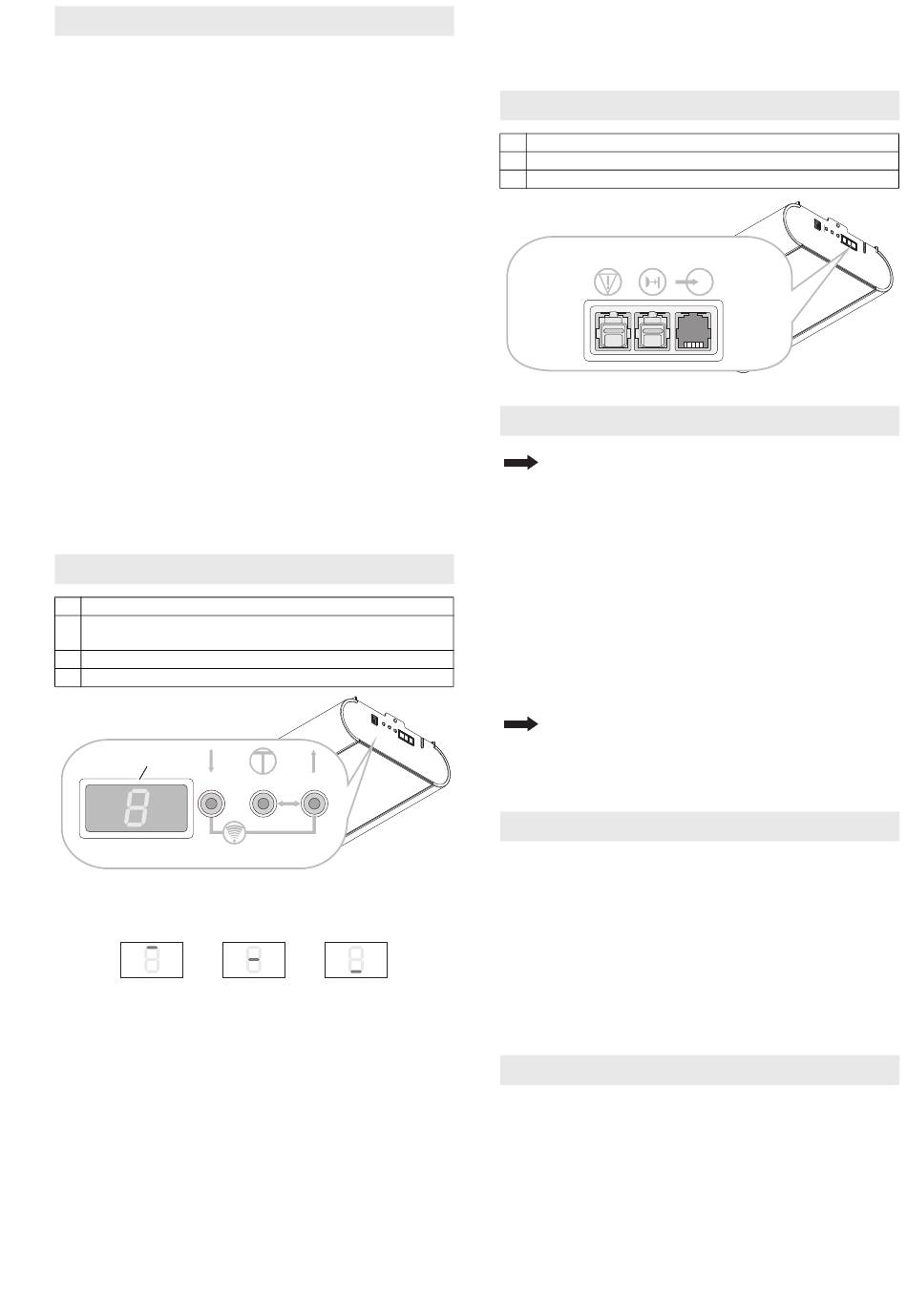

10 Indicatori ed elementi di comando
5 Tasto Chiudi portone / meno
6 Tasto Menu / conferma (operazione di
autoapprendimento)
7 Tasto Apri portone / più
8 Led
8
5
Messaggi del led (8)
Messaggi di stato
A B
A Portone in finecorsa APERTO
B Portone tra i due finecorsa
C Portone in finecorsa CHIUSO
Messaggi di stato
Durante il movimento del portone in direzione APERTO:
C=> B=> A...
Durante il movimento del portone in direzione CHIUSO:
A=> B=> C...
L4 Impostazione finecorsa APERTO
L3 Corsa di riferimento CHIUSO e impostazione finecorsa
CHIUSO
L2 Operazione di autoapprendimento APERTO (valori di
forza)
Magic 600-2
res.
6 7
C
IP2285 11/2017
L1 Operazione di autoapprendimento CHIUSO (valori di
forza)
Err Errore e numero errore (lampeggiante)
11 Collegamenti
1 Arresto d'emergenza (verde)
2 Barriera fotoelettrica (giallo)
3 Impulso
1 2
12 Preparazione al montaggio
Importante: controllare il funzionamento e la facilità
di azionamento del portone e se necessario,
regolarla. La tensione elastica del portone deve fare in modo
che quest'ultimo sia bilanciato e che possa essere aperto e
chiuso facilmente a mano, in modo uniforme e senza strappi.
• Presa con messa a terra a norma e idonea
cm vicino alla posizione di fissaggio della testa di
azionamento.
(Per i fusibili vedi Dati tecnici)
• Montare la motorizzazione solo in garage asciutti.
Tenere a portata di mano il kit di montaggio adatto per
collegare il portone e/o eseguire il montaggio secondo le
relative istruzioni.
ATTENZIONE: tenere presente che il gruppo motore
è un'attrezzatura pesante. Usare un idoneo supporto
a T per mantenere il motore in sede durante il fissaggio (vedi
pag 201 (I))
13 Montaggio
Vedi indicazioni sul montaggio da pagina 196.
Se necessario, è possibile ruotare la testa di azionamento di
90° verso la guida di scorrimento (vedi pagina 197 (E)).
Operazione di montaggio D, pagina 197:
1. Serrare il dado della cinghia dentata, finché quest'ultima
non si trova più nella rotaia di guida (misura X).
2. Aumentare il serraggio della cinghia dentata mediante il
dado di serraggio (misura B) in base alla lunghezza della
motorizzazione (misura A).
14 Messa in funzione
Al termine del montaggio
• Aprire il portone manualmente e con lentezza, finché non si
sente che la slitta è scattata in posizione.
• Creare il collegamento alla rete, il display visualizza con
lampeggiamento alternato L e 4. La spia della
motorizzazione lampeggia a intervalli di 4.
• Istruire la motorizzazione per garage (vedi Capitolo 15)
• Istruire il trasmettitore manuale (vedi Capitolo 16)
• Eseguire il controllo di sicurezza (vedi Capitolo 9)
3
a circa 10 - 50
