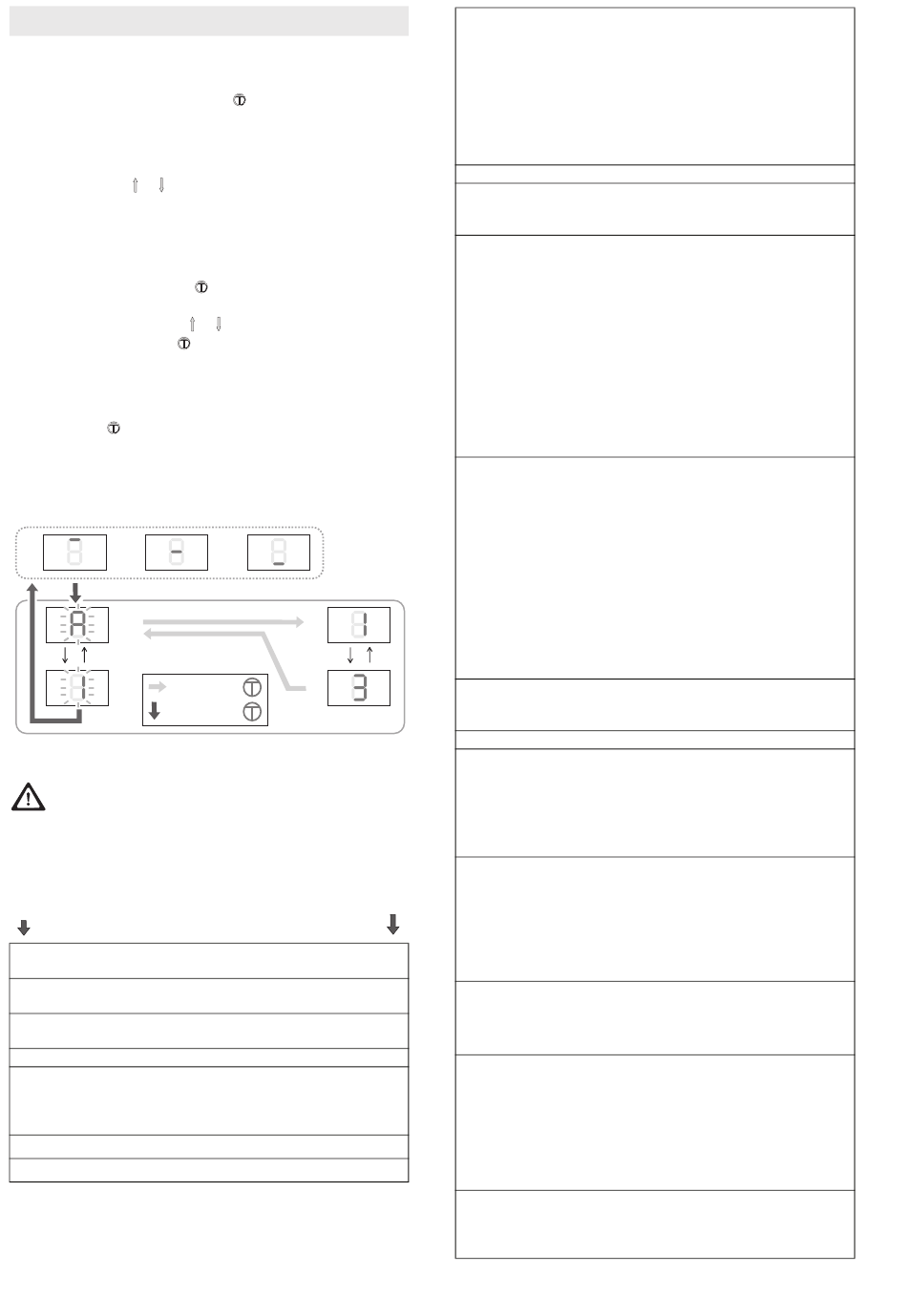

18 Programovanie

Zapnutie programovacieho režimu
Počas jedného z 3 stavových hlásení A, B alebo C (pozri
Kapitola 10) stlačte tlačidlo Menu
sekundy. Zobrazenie sa zmení na zobrazenie menu (D).
Výber programovacieho menu
Pomocou tlačidiel a zvoľte požadované menu.
Dvojmiestne označenie menu sa zobrazuje striedavo
blikajúc. Pre menu A0 sa objavuje: A 0 A...
Zobrazenie / zmena hodnoty menu
Zobrazenie: Tlačidlo Menu
sekundy, zobrazí sa hodnota menu (E).
Zmena: Pomocou tlačidiel
Uloženie: Tlačidlo Menu
sekundy, opät' sa zobrazí sa programovacie menu (D).
Opustenie programovacieho režimu
Tlačidlo Menu stlačte na dlhšie ako 1,5 sekundy,
zobrazenie sa zmení na stavové hlásenie, zmeny sa uložia.
Ak počas programovacej fázy nestlačíte do 15 sekúnd žiadne
tlačidlo, automaticky opustíte programovací režim.
A B
D
D <1,5 Sek
>1,5 Sek
POZOR: Ak sa zmenia hodnoty programovacích
menu A0 až A4, nie je viac k dispozícii ochrana
vypnutím pohonu! Pred opätovaným uvedením do
prevádzky znovu nastavte pohon brány. K tomu vykonajte
Nastavenie pohonu brány (Kapitola 15) .
Menu
Funkcia, nastaviteľný rozsah, jednotka
A0 Dĺžka POZVOĽNÝ CHOD OTV v 7 cm
0..9
A1 Dĺžka POZVOĽNÝ CHOD ZATV v 7 cm
0..9
A2 Rýchlost' pozvoľného chodu (ZATV) mm/s.
0= 50...9= 140
A3 Backjump, VYP= 0 ZAP= 1
A4 Zmena smeru chodu, VYP= 0 ZAP= 1
Nastavenie (pomocou +/-) je možné iba vtedy, ak
je vytiahnutý konektor NÚDZOVÉHO
ZASTAVENIA (1, zelený).
1)
A5 Pridanie sily OTV 0..9
1)
A6 Pridanie sily ZATV
114 / 206
dlhšie ako na 1,5
stlačte na kratšie ako 1,5
a zmeňte hodnotu.
stlačte na kratšie ako 1,5
C
E
E
Nastavenie od výrobcu
0..9
A7 Typ brány: Stropná sekcionálna brána/výklopná
brána = 0
Bočná sekcionálna brána* = 1
Bočná sekcionálna brána* s pozvoľným rozbehom
= 2
* Povolenie pri prekážke aj v smere OTV
Bolo zmenené A7, vykonajte resetovanie
(Kapitola 19)
brány. (Kapitola 15).
A8 Doba výstrahy (OTV/ZATV) 1=2 s. ... 8=16 s.
A9 Dodatočná karta
0= ZKMagicS
1= ZKMagic
b0 Relé 1 (pri dodatočnej karte ZKMagic)
0= bez funkcie
1= Elektrický zámok
2= Výstražné svetlo*
3= Test svetelnej závory* (prerušenie napätia
vysielača)
4= Indikácia stavu*: Brána v koncovej polohe OTV
5= Indikácia stavu*: Brána v koncovej polohe
ZATV
6= Zelené indikačné svetlo*
7= Červené indikačné svetlo*
* ak A9= 1
b1 Relé 2 (pri dodatočnej karte ZKMagic)
0= bez funkcie
1= Elektrický zámok*
2= Výstražné svetlo*
3= Test svetelnej závory* (prerušenie napätia
vysielača)
4= Indikácia stavu*: Brána v koncovej polohe OTV
5= Indikácia stavu*: Brána v koncovej polohe
ZATV
6= Zelené indikačné svetlo*
7= Červené indikačné svetlo*
* ak A9= 1
b2 Zaistenie uzatváracej hrany (dodatočný
modul)
0= VYP
b3 Rozpoznanie chodu naprázdno 0= VYP 1= ZAP 1
b4 Zatváracia automatika
0= VYP
3= 1 min.
6= 5 min.
vždy vrátane doby predvýstrahy
b6 Interval údržby*
0= VYP
1...9 (1000 pohybov brány)
Príklad: 5 = 5000 pohybov brány
Po uplynutí intervalu údržby bliká osvetlenie
2
pohonu po každom chode brány. Prestavenie
vynuluje počítadlo intervalu údržby.
4
b7 Číslo verzie: 8 čísiel sa zobrazuj dva krát za sebou,
s vedúcim „-".
5
Príklad: -04200510 zobrazuje:
Verzia: 04 Dátum: 20.05.10
1
b8 Servisný režim
0
0= Pole obsluhy voľné, body menu prestaviteľné
1= Pole obsluhy zablokované, body menu
neprestaviteľné
2= Výstup údajov (dodatočná karta)
Nastavenie možné iba vtedy, ak je vysunutý
3
konektor NÚDZOVÉ ZASTAVENIE (1, zelená) a
3
svetelná závora (2, žltá).
b9 Počítalo chodov: 8 čísiel sa zobrazuj dva krát za sebou,
s vedúcim „-".
Príklad: -00008000 zobrazuje:
8000 chodov
IP2285 11/2017
a následne nanovo nastavte pohon
1= OSE
1)
1= 10 s. 2= 30 s.
4= 2 min. 5= 3 min.
7= 10 min. 8= 15 min.
0
0
0
0
0
0
0
0
0
Magic 600-2
