NÖDSTOPP
Funktion: Aktiveras den anslutna säkerhetsanordningen
under portstängningen (kontakten öppnas), stannar porten
omedelbart. Efter att NÖDSTOPP-kontakten stängts kan
portautomatiken sättas i rörelse igen med nästa impuls.
Anslutning: Lossa kontakten med grön brygga på extern
anslutning 5 och spara den. Sätt fast säkerhetsanordningen.

21 Extra anslutningar

Extrabelysning

Anslutningen får endast utföras av en behörig elektriker.
Förutom portautomatiklampan (5 W LED lampa) kan en
extrabelysning på max. 60 W (inga lysrör) anslutas på
klämmorna 1 och 2.
Anmärkning: Somliga energisparlampor kan störa
radiosignalen.
Extern impulsingång
Det går att ansluta en extern impulssignal (t.ex. väggknapp)
på klämmorna 19 och 19. Fasta styranordningar som knappar
och liknande måste installeras på minst 1,5 m höjd och inom
synhåll från porten men ur vägen för rörliga delar.
Nyckelaktiverade brytare kan installeras på lägre höjd.

Extra antenn

Det går att ansluta en extern antenn på klämmorna 21 och 20
(GND). Den interna antennen (klämma 21) måste kopplas
från.
19
18
20
21

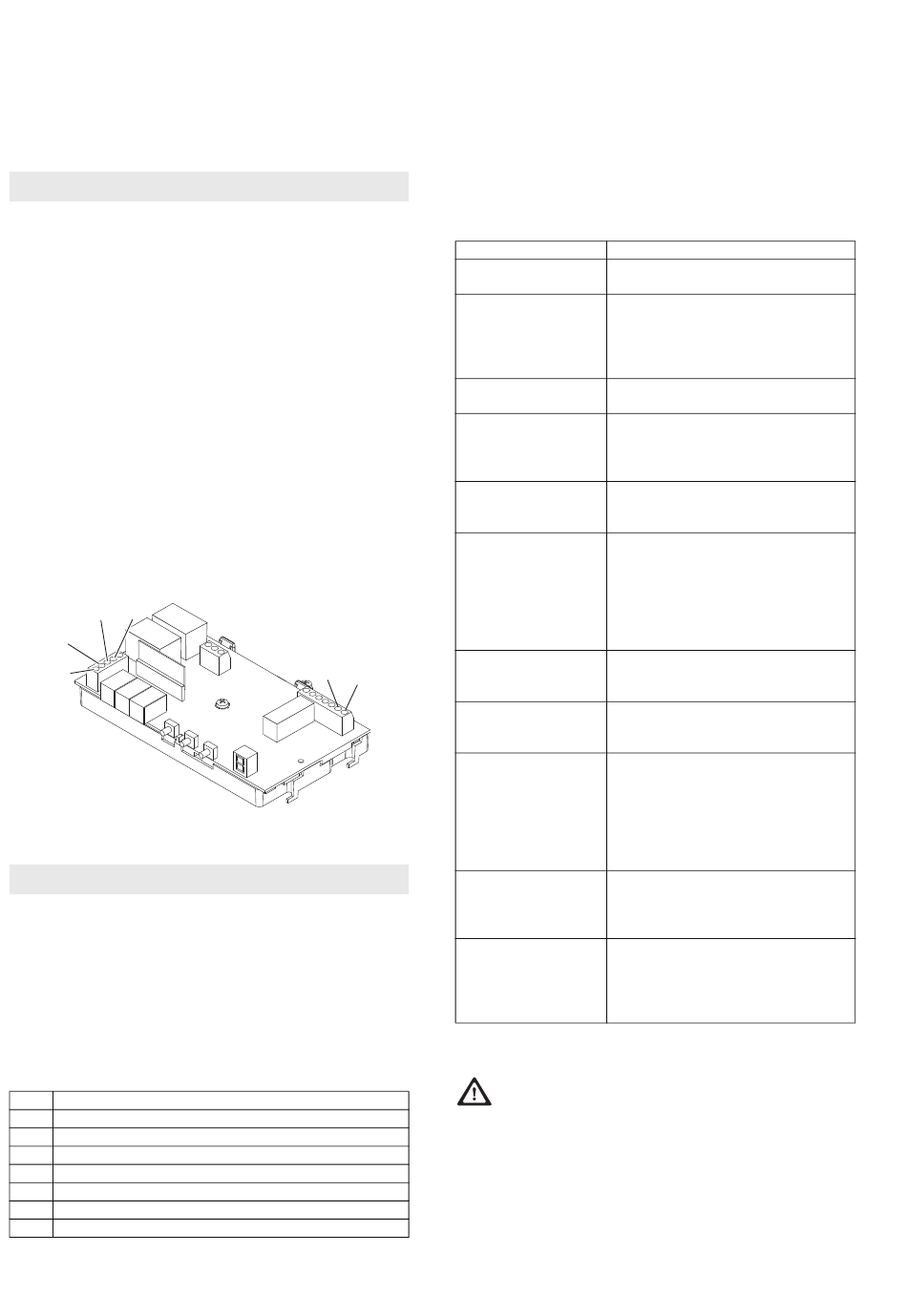

Bild: Styrsystemets kretskort. Se även sidan 206.
22 Åtgärda störningar
Störfrekvenser
Radiosignaler från andra 868 MHz-sändare kan störa
portautomatiken.
Självtest
Självtest görs efter inkoppling, efter varje motorgång och var
2,25 timme i viloläge.
Felfri= statusmeddelande.
Felmeddelanden
2 EEprom-data
3 Strömmätning
4 Hårdvara LS
5 Frånkoppling tyristorer
6 Frånkoppling relä
7 Övervakningsenhet-test
8 ROM-test
9 RAM-test
32 / 206
Felavhjälpning: Återställ (Kapitel 19) och genomför sedan
arbetsmomenten Inlärning av portautomatik (Kapitel 15) .
Om felet inträffar igen, kontakta serviceföretag.
Anmärkning: Om samma fel konstateras vid två självtest i
följd, spärras styrsystemet (ingen kommandomottagning).
Efter ytterligare ca en minut sker en ny självtest. Om inget fel
konstateras då, annulleras spärren. Kvarstår felet måste en
återställning utföras. Alla inställningar är sedan raderade.
Portautomatiken måste genomgå en ny inlärning.
Felorsaker / åtgärd
Beskrivning
Portautomatiklampan
blinkar jämnt
Portautomatiklampan
blinkar i 4-takts
intervaller
Hinderskydd utan
funktion
Portautomatiken går
överhuvudtaget inte
Portautomatiken går
på fel sätt
Portautomatiken
stänger porten
långsamt (softgång)
medan
portautomatiklampan
blinkar.
Portautomatiken slår
2
1
ifrån under gång
Handsändare utan
funktion, LED lyser
inte
Handsändare utan
funktion
Det går inte att
manövrera
portautomatiken med
väggknapp (extra)
Det går inte att
manövrera
portautomatiken med
handsändare
Byta säkring
• Demontera portautomatikens huv, se sida 206.
• Dra ut den trasiga säkringen (S1) ur säkringshållaren (S2)
och byt ut den. Beakta säkringens styrka!
• Montera portautomatikens huv igen.
Anslut till elnätet igen.
IP2285 11/2017
Möjliga orsaker / åtgärd
Porten har gått emot ett hinder
Genomför funktionstest
Portautomatiken är inte inlärd,
observera inget skydd av
säkerhetsstopp! Genomför punkten
portautomatik Inlärning av
portautomatik (Kapitel 15).
Felinställd port eller hinder/genomför
en återställning och en ny inlärning.
Ingen eller fel strömförsörjning/
säkring motorstyrsystem defekt/
kontrollera externa anslutningar 7
och 8.
Släden har inte gått i ingrepp /
kuggremmen inte spänd / porttröskel
nedisad
Portautomatiken lär självständigt in
arbetssträckan. Efter ändläge
STÄNGD sker automatiskt körning
till ändläge ÖPPEN. Blinkar sedan
portautomatiklampan i 4-takts
intervaller, genomför Inlärning av
portautomatik (Kapitel 15)
Kontrollera portens lättrörlighet och
hinderskydd/utför en återställning/lär
in portautomatiken
Byt batteri
Om inte det funktionsmeddelande
visas på displayen som är tilldelat
sändningsimpulsen medan
sändaren är aktiverad (Se Kapitel
16): Lär in handsändare/svag
mottagning (installera en
extraantenn) energisparlampor
Kontrollera väggknapp och
styrledning
Radionivå för svag. Störande
radiosignaler finns från andra
sändarkällor/genomför en
radionivåkontroll som beskrivs
nedan
Dra ur nätkontakten.
Magic 600-2
