• Déverrouillage de secours (voir page 203 (K)). Le
déverrouillage de secours doit être installé à une hauteur
maximale de 1,8 m.
9 Contrôle de sécurité
Contrôle de la coupure de sécurité
La coupure de sécurité automatique est un dispositif destiné
à prévenir les blessures dues au déplacement de la porte.
Arrêter la porte de l'extérieur avec les deux mains, à hauteur
des hanches.
Lors de la fermeture:
Lorsqu'elle rencontre une résistance, la porte doit s'arrêter
automatiquement et repartir légèrement en arrière. En
présence d'un listel de sécurité, assurez-vous que la marche
arrière de la porte est activée lorsqu'un objet de 50 mm de
hauteur se trouve directement sous la porte.
Lors de l'ouverture:
La porte doit s'arrêter automatiquement si elle rencontre une
résistance (si le menu A7 = 1, une brève marche arrière se
produit ensuite).
Après une coupure de sécurité, la lampe de la motorisation
de porte clignote jusqu'à la prochaine impulsion ou instruction
radio.
Déverrouillage de secours
Effectuer les vérifications selon les indications fournies à la
page 203 (K).
Dispositifs de sécurité supplémentaires
Vérifier le parfait fonctionnement conformément aux
indications du fabricant.

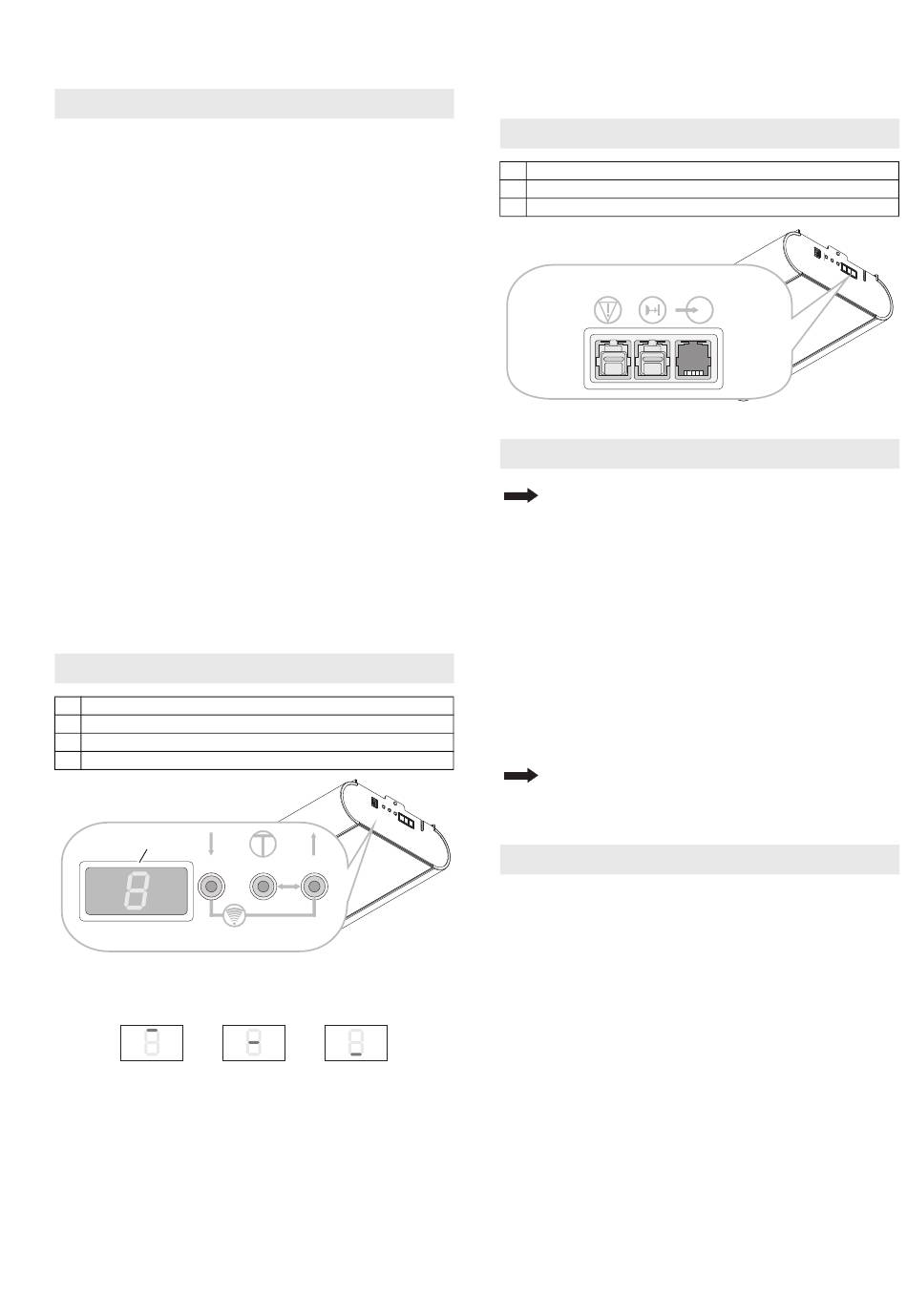

10 Eléments d'affichage et de commande
5 Touche Fermer porte/Moins
6 Touche Menu/Confirmation (course d'apprentissage)
7 Touche Ouvrir porte/Plus
8 Témoin lumineux
8
5
Messages des témoins lumineux (8)
Messages d'état
A B
A Porte en fin de course OUVERTE
B Porte entre les deux fins de course
C Porte en fin de course FERMEE
Messages de situation
Lors du mouvement de la porte dans le sens OUVERT:
C => B => A...
Lors du mouvement de la porte dans le sens FERME:
A => B => C...
L4 Réglage de la fin de course OUVERT
Magic 600-2
res.
6 7
C
IP2285 11/2017
L3 Course de référence FERME et réglage de la fin de
course FERME
L2 Course d'apprentissage OUVERT (valeurs de force)
L1 Course d'apprentissage FERME (valeurs de force)
Err Erreur et numéro de l'erreur (clignotant)

11 Branchements

1 Arrêt d'urgence (vert)
2 Cellule photoélectrique (jaune)
3 Impulsion
1 2
12 Préparations pour le montage
Important : vérifier le fonctionnement et la bonne
mobilité de la porte. La régler si nécessaire. La
tension des ressorts de la porte doit être ajustée de manière
à ce que le porte soit équilibrée et que l'ouverture et la
fermeture manuelles se fassent facilement, régulièrement et
sans à-coups.
• Prise de courant avec contact de protection normalisée
adaptée à env. 10 à 50 cm de la position de fixation du
bouton de la motorisation.
(Fusibles, voir les caractéristiques techniques).
• La motorisation de porte ne doit être montée que dans des
garages secs.
Préparer le kit de montage pour le raccordement de la porte
et le monter conformément à la notice.
ATTENTION : la motorisation est lourde. Par
conséquent, elle doit être étayée par un support en T
approprié (voir page 201 (I))

13 Montage

Voir les Indications de montage, à partir de la page 196.
Au besoin, la tête d'entraînement peut être pivotée de 90º par
rapport au rail de roulement (voir page 197 (E)).
Etape de montage D, page 197:
1. Serrer l'écrou tendeur de la courroie dentée jusqu'à ce que
celle-ci ne repose plus dans le rail de guidage (ce qui
correspond à la cote X).
2. Augmenter la tension de la courroie dentée à l'aide de
l'écrou tendeur (cote B) en fonction de la longueur de la
motorisation de porte (cote A).
3
