21 Dodatkowe przyłącza
Dodatkowe oświetlenie
Podłączenie może być wykonane wyłącznie przez
uprawnionego elektryka. W uzupełnieniu do lampki napędu
(Lampa LED 5 W) można podłączyć dodatkowe oświetlenie o
mocy max. 60 W (nie stosować świetlówki) do zacisków 1 i 2.
Notatka: Niektóre żarówki energooszczędne mogą zakłócać
sygnał radiowy.
Zewnętrzne wejście impulsu
Do zacisków 18 i 19 można podłączyć zewnętrzny sygnał
impulsu (np. klawiaturę ścienną). Mocowane na stałe
urządzenia sterujące, takie jak przyciski, należy umieścić na
wysokości co najmniej 1,5 m, w zasięgu wzroku osoby
stojącej przed bramą, ale z dala od części ruchomych.
Wyłączniki kluczykowe mogą być montowane na mniejszej
wysokości.

odatkowa antena

Do zacisków 21 i 20 (GND) można podłączyć zewnętrzną
antenę. Wewnętrzną antenę (zacisk 21) trzeba wówczas
odłączyć.
19 18
20
21

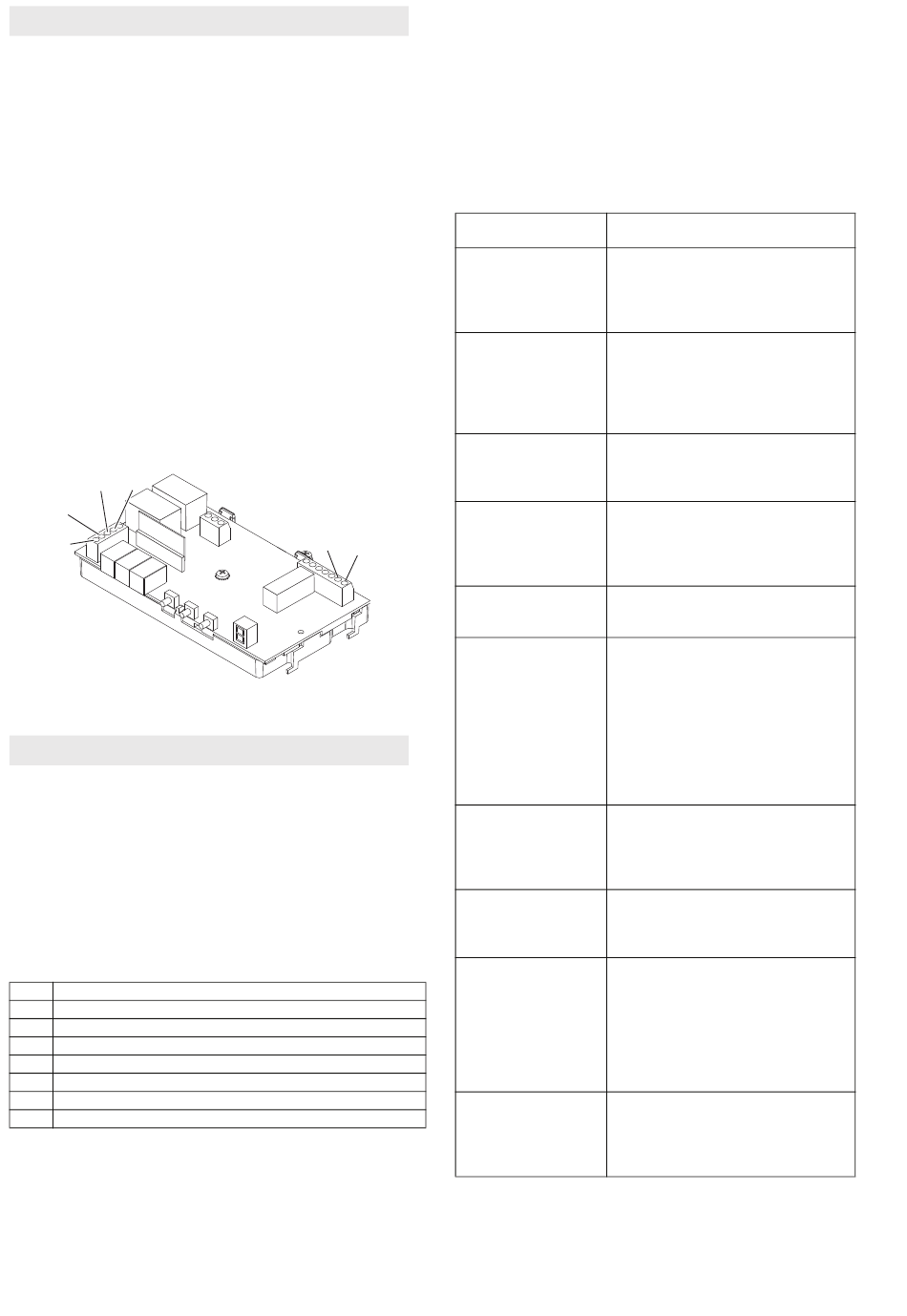

Rysunek: Płytka drukowana. Patrz też strona 206.

22 Usuwanie usterek

Częstotliwości zakłócające
Sygnały radiowe innych nadajników o częstotliwości 868
MHz mogą zakłócić pracę napędu bramy.
Autotest
Po włączeniu, po każdym uruchomieniu silnika oraz co 2,25
h w stanie spoczynku przeprowadzany jest autotest.
Brak błędów = komunikat stanu.
Komunikaty usterkowe
2 Dane EEprom
3 Pomiar prądu
4 Sprzęt fotokomórka
5 Wyłączniki tyrystorowe
6 Przekaźnik wyłączający
7 Test przeprowadzany przez układ alarmowy
8 Test pamięci ROM
9 Test pamięci RAM
Usuwanie usterek: Zresetować (Rozdział 19) i następnie
wykonać czynność Samouczenie napędu bramy (Rozdział
15) .
Jeżeli usterka wystąpi ponownie należy wezwać serwis
techniczny.
94 / 206
Wskazówka: W razie kolejnego stwierdzenia tego samego
błędu przez 2 autotesty nastąpi zablokowanie sterowania
(niemożliwe przyjmowanie poleceń). Po upływie około minuty
zostanie przeprowadzony następny autotest. Jeśli nie
zostanie stwierdzona usterka, to blokada zostanie uchylona.
Jeśli błąd nadal występuje, należy wykonać resetowanie.
Wtedy wszystkie ustawienia zostaną skasowane. Procedura
samouczenia napędu bramy musi być wykonana od nowa.
Przyczyny usterek / sposób usuwania
Opis
Lampka napędu
bramy pulsuje z
jednakową
częstotliwością
Lampka napędu
bramy miga seriami
po 4 impulsy
Zabezpieczenie
przed przeszkodą nie
działa
Napęd wcale nie
działa
2
1
Napęd pracuje
nieprawidłowo
Napęd zamyka
powoli bramę
(łagodny ruch), a
lampka napędu
bramy miga
Napęd wyłącza się
podczas ruchu bramy
Pilot nie działa, dioda
świecąca nie świeci
się
Pilot nie działa
Nie można sterować
napędem przez
klawiaturę ścienną
(opcja)
IP2285 11/2017
Możliwa przyczyna / sposób
usuwania
Brama najechała na przeszkodę.
Wykonać próbę działania
Napęd bramy nie jest
zaprogramowany, uwaga, nie działa
zabezpieczenie przez funkcję
odłączania siły! Wykonać
Samouczenie napędu bramy
(Rozdział 15) napędu bramy.
Nieprawidłowe ustawienie bramy
albo przeszkoda / Przeprowadzić
resetowanie i nową procedurę
samouczenia
Brak zasilania albo nieprawidłowe
zasilanie elektryczne / Uszkodzenie
bezpiecznika sterowania silnika /
Sprawdzić zewnętrzne przyłącza 7 i
8
Sanie nie zatrzaśnięte / Pasek
zębaty nie naciągnięty / Oblodzony
próg bramy
Napęd uczy się samodzielnie drogi
roboczej. Po osiągnięniu położenia
końcowego ZAMKNIĘTE
automatycznie rozpoczyna się
przesuw do położenia końcowego
OTWARTE. Jeśli lampka napędu
bramy zaczyna migać seriami po 4
impulsy, wykonać Samouczenie
napędu bramy (Rozdział 15)
Sprawdzić opory ruchu bramy i
zabezpieczenie przed przeszkodą /
Przeprowadzić resetowanie/
Przeprowadzić procedurę
samouczenia napędu bramy
Wymienić baterię
W czasie, gdy naciśnięty jest
przycisk pilota, na wyświetlaczu
zostanie pokazany komunikat
funkcyjny nie dotyczący wysyłanego
impulsu (patrz Rozdział 16):
Samouczenie pilota / Słaby odbiór
sygnału (zamontować dodatkową
antenę) żarówki energooszczędne
Sprawdzić klawiaturę ścienną i
przewód sterowania
