C0 Testovací režim pre Magic-Door-Control
(voliteľne)
Rádiový signál, maximálne 15 sekúnd:
0= Žiaden signál
1= Koncová poloha OTV
2= Koncová poloha ZATV
3= Otváranie
4= Zatváranie
5= Stojí na úseku
7= Chyba
8= Prekážka
1)
Ak sa nastaví pridanie sily (A5, A6) >3 a/alebo
zatváracia automatika (b4) na ZAP (>0), smie sa brána
prevádzkovat' iba s jedným dodatočným bezpečnostným
zariadením.
POZOR: Aby bolo zaručené, že zavieracie sily dodržia
hraničné hodnoty podľa normy EN 12453, musia sa v prípade
brán Basematic 42, Superior 42/+42/+42 WIDE s
prechodovými dverami, Secura s prechodovými dverami,
Comfort s prechodovými dverami a SSD nastaviť parametre
A1 na 008; A2 na 003 a A6 na 000. Túto prácu musí vykonať
kvalifikovaný odborný personál.

19 Vynulovanie

POZOR: Pri vynulovaní už nie je k dispozícii
ochrana vypnutím pohonu! Pred opätovaným
uvedením do prevádzky znovu nastavte pohon brány. K tomu
vykonajte Nastavenie pohonu brány (Kapitola 15) .
Reset (uložené hodnoty nastavovacích chodov)
Počas jedného z 3 hlásení o statuse A, B alebo C
(pozrikapitolu 10) súčasne stlačte a pridržte tlačidlá
menu . Po niekolkých sekundách zabliká svetelný
indikátor (r), potom sa zobrazí L4 a vykoná sa resetovanie.
Ručné vysielače sa nevymažú.
Vynulovanie, nastavenie od výrobcu
• Vytiahnite zástrčku (1, zelená).
• Počas jedného z 3 stavových hlásení A, B alebo C (pozri
10) stlačte tlačidlo a Menu
Svetelná indikácia bliká najskôr pomaly, potom rýchlo (r).
Následne sa opät' objaví indikácia stavu, vynulovanie je
vykonané.
Hodnoty zobrazené v bode Programovanie (Kapitola 18)
sú nastavené. Ručné vysielače sa nevymažú.
20 Pripojenie doplnkových
bezpečnostných zariadení
Svetelná závora
Funkcia: Pri uvedení bezpečnostného vstupu do činnosti
(kontakt sa rozopne) sa pohon zastaví a reverzuje až do
dosiahnutia koncovej polohy „OTV".
Ak je okrem toho zaktivovaná funkcia „Zatváracia
automatika", pohon nabehne po troch po sebe nasledujúcich
ohláseniach prekážky do koncovej polohy „OTV" a vypne.
Prípojka: Stiahnite konektor so žltým mostíkom na externej
prípojke 2 auschovajte ho. Zapojte bezpečnostné zariadenie.
Bezpečnostná lišta, optický snímač
výstražné svetlo
sa pripájajú pomocou rozširovacích
modulov.
Núdzové zastavenie
Funkcia: Ak sa pripojené bezpečnostné zariadenie uvedie
Magic 600-2
0
dlhšie ako na 12 sekúnd.
a
IP2285 11/2017
do činnosti počas pohybu brány (kontakt je otvorený), brána
sa okamžite zastaví. Po zopnutí kontaktu núdzového
zastavenia je možné pohon brány ďalším impulzom znova
spustit'.
Prípojka: Stiahnite konektor so zeleným mostíkom na
externej prípojke 5 a uschovajte ho. Zapojte bezpečnostné
zariadenie.
21 Dodatočné prípojky
Doplnkové osvetlenie
Pripojenie smie vykonat' výhradne elektrotechnik. Ako
doplnok k svetlu pohonu (5 W LED lampa) možno na svorky
1 a 2 pripojit' doplnkové osvetlenie s max. 60 W (nie žiarivky).
Poznámka: Niektoré žiarovky šetriace energiu môžu rušit'
rádiový signál.
Externý impulzný vstup
Na svorky 18 a 19 je možné pripojit' externý impulzný signál
(napr. tlačidlo na stenu). Fixné ovládacie zariadenia, ako
napríklad tlačidlá a pod., sa musia inštalovať do výšky min.
1,5 m a v dohľade dvier, avšak v bezpečnej vzdialenosti od
pohyblivých dielov. Tlačidlom aktivované spínače je možné
inštalovať v nižšej výške.
Doplnková anténa
Na svorky 21 a 20 (KOSTRA) je možné pripojit' externú
anténu. Internú anténu (svorka 21) je potrebné odpojit'.
19 18
20
21

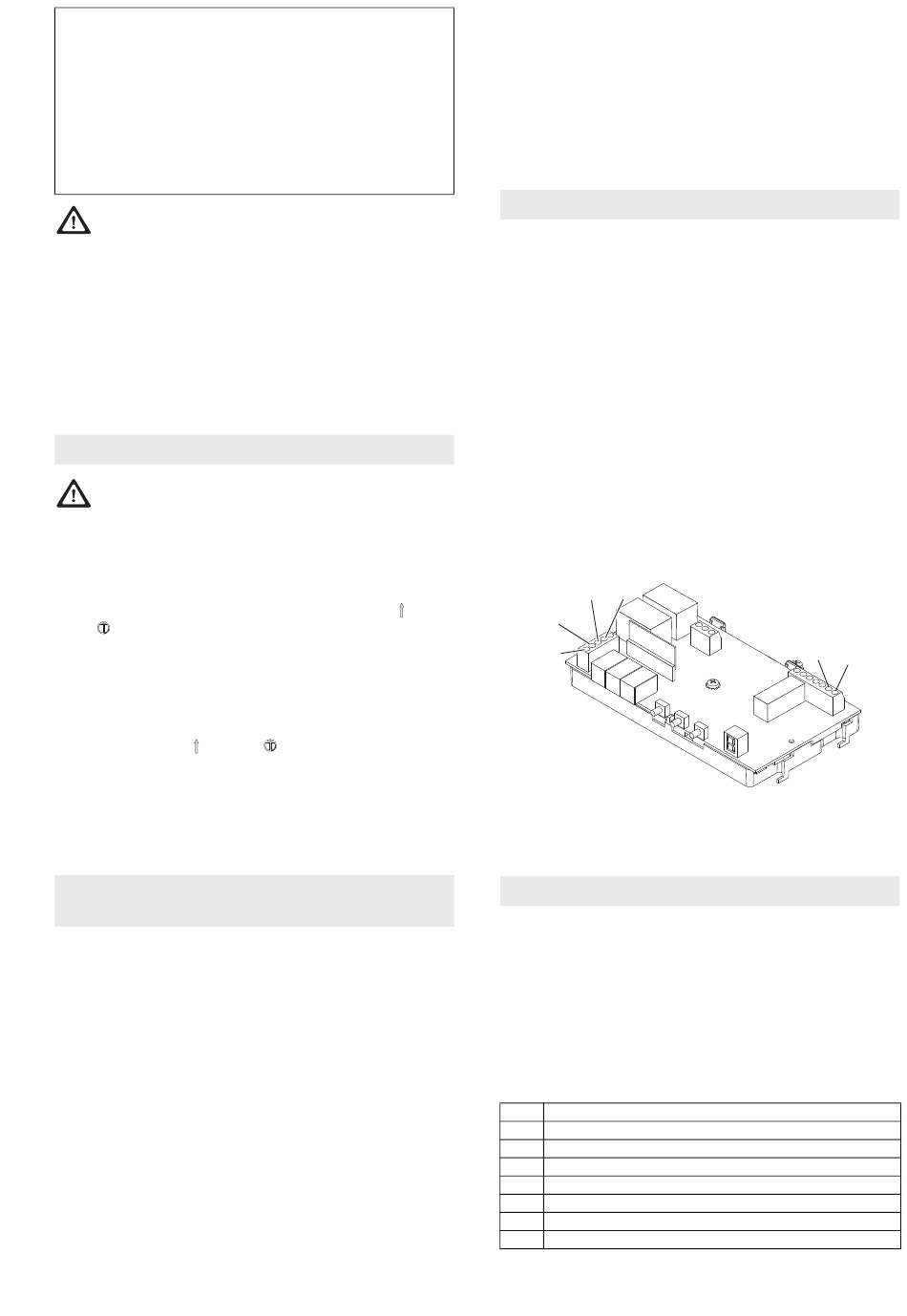

Obrázok: Riadiaca doska plošných spojov. Pozri aj stranu
206.
22 Odstraňovanie porúch
Rušivé frekvencie
Na pohon brány môžu rušivo pôsobit' rádiové signály iných
868 MHz vysielačiek.
Samočinný test
Po zapnutí, po každom chode motora a vždy každé 2,25
hodiny v pokojovej prevádzke sa vykoná samočinný test.
Bezchybný stav = stavové hlásenie.
Chybové hlásenia
2 Údaje EEprom
3 Meranie prúdu
4 Hardvér SZ
5 Vypnutie tyristorov
6 Vypnutie relé
7 Test strážcu
8 Test ROM
9 Test RAM
2
1
115 / 206
