Подготовить монтажный комплект для подсоединения к
воротам монтируемого типа и установить в соответствии
с его инструкцией.
ВНИМАНИЕ: Привод имеет большой вес.
Используйте подходящую Т-образную опору для
удержания ворот в ходе их монтажа (ссм. стр. 201 (I))
13 Монтаж
См. указания по монтажу, начиная со стр. 196.
При необходимости можно повернуть головку привода на
90° относительно направляющего рельса (см. стр. 197
(E)).
Этап монтажа D, стр. 197
1. Затянуть натяжную гайку настолько, чтобы зубчатый
ремень не прилегал к поверхностям направляющего
швеллера (соответствует размеру X).
2. Увеличить натяжение зубчатого ремня посредством
натяжной гайки (размер B) в соответствии с длиной
привода ворот (размер А).
14 Ввод в действие
По окончании монтажа
• Медленно открыть ворота вручную до щелчка
фиксации каретки.
• Подключить к сетевому питанию, на дисплее
попеременно появляются мигающие символы L и 4.
Лампа привода ворот мигает интервалами по 4.
• Выполнить первоначальную настройку привода ворот
(см. раздел 15)
• Выполнить первоначальную настройку пульта
дистанционного управления (см. раздел 16)
• Выполнить контроль обеспечения техники
безопасности (см. раздел 9)
15 Первоначальная настройка привода
ворот
ВНИМАНИЕ! При первоначальной настройке
привода ворот защитное устройство
отключения усилия привода не действует!
Указание. Первоначальная настройка возможна только
при первоначальном монтаже или после сброса
настройки привода ворот. В процессе первоначальной
настройки не нажимать ни на какие кнопки.
Подготовка: присоединить ворота к приводу ворот.
Первоначальная настройка с
использованием пульта дистанционного
управления

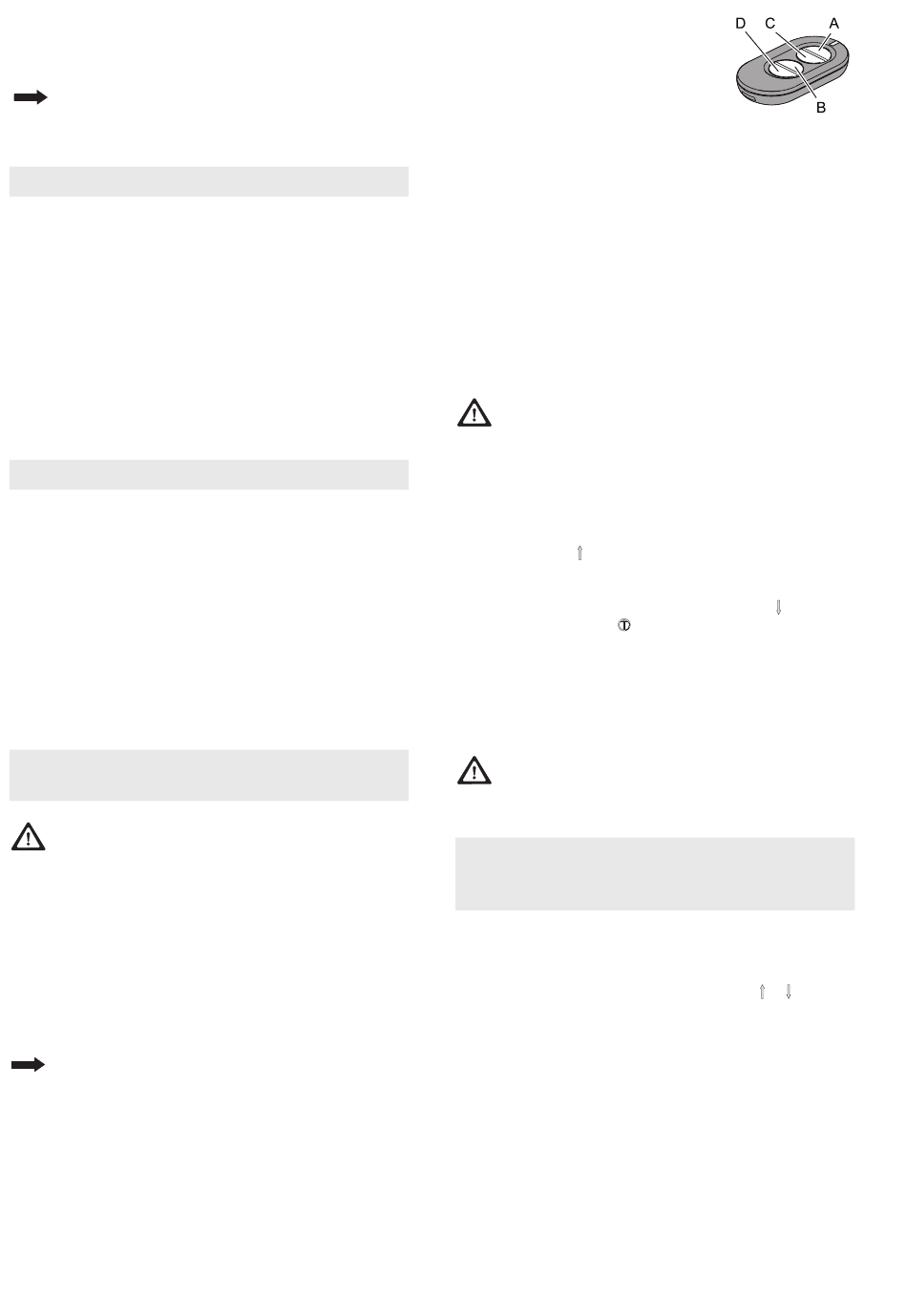

Кнопки пульта дистанционного управления к
моменту поставки и после сброса настройки
привода ворот настроены на выполнение следующих
функций:
• A перемещение при постоянном нажатии и точная
настройка "ОТКР"
• В перемещение при постоянном нажатии и точная
настройка "ЗАКР"
• C и D подтверждение (сохранение в памяти)
82 / 206
После первоначальной настройки
кнопка А используется для
дистанционного управления, а другие
кнопки могут применяться для
управления другими приводами ворот
аналогичной конструкции или
приемными устройствами
радиосигналов.
Первоначальная настройка
• Нажать кнопку А и держать ее нажатой, ворота
перемещаются в направлении открытия.
• После того, как будет достигнуто нужное конечное
положение "ОТКР.", отпустить кнопку А. (Возможна
корректировка кнопкой В).
• Кратковременно нажать один раз кнопку С,
выполняется процедура настройки. Привод ворот
автоматически запоминает „Конечное положение
ОТКР. / ЗАКР." и усилия при „Перемещениях ОТКР. /
ЗАКР." Подсветка привода ворот периодически мигает.
Процедура первоначальной настройки закончена после
того, как ворота открыты, и горит лампа привода ворот.
Проверить отключение усилия привода согласно
раздел 9, Контроль обеспечения техники
безопасности.
Первоначальная настройка без пульта
дистанционного управления
На приводе ворот выполнить следующие действия.
• Нажать кнопку
перемещаются в направлении открытия. После
достижения нужного открытого положения отпустить
кнопку. Возможна корректировка кнопкой В
• Нажать кнопку меню
запоминает „Конечное положение ОТКР. / ЗАКР." и
усилия при „Перемещениях ОТКР. / ЗАКР.". Подсветка
привода ворот периодически мигает.
Процедура первоначальной настройки закончена после
того, как ворота открыты, и горит подсветка привода
ворот.
Проверить отключение усилия привода согласно
раздел 9, Контроль обеспечения техники
безопасности.
16 Сохранение / удаление из памяти
пультов дистанционного
управления
Первоначальная настройка пульта дистанционного
управления
• Во время одного из 3 сигналов статуса A, B или C (см.
раздел 10) нажать одновременно кнопки
(ок. 1 сек), на дисплее мигает F.
• Нажать нужную клавишу на пульте дистанционного
управления, происходит первоначальная настройка
радиосигнала. На дисплее появляется F.
Примечание. При передаче импульса на дисплее
отображается F.
IP2285 11/2017
и держать ее нажатой, ворота
, привод ворот автоматически
.
и
Magic 600-2
