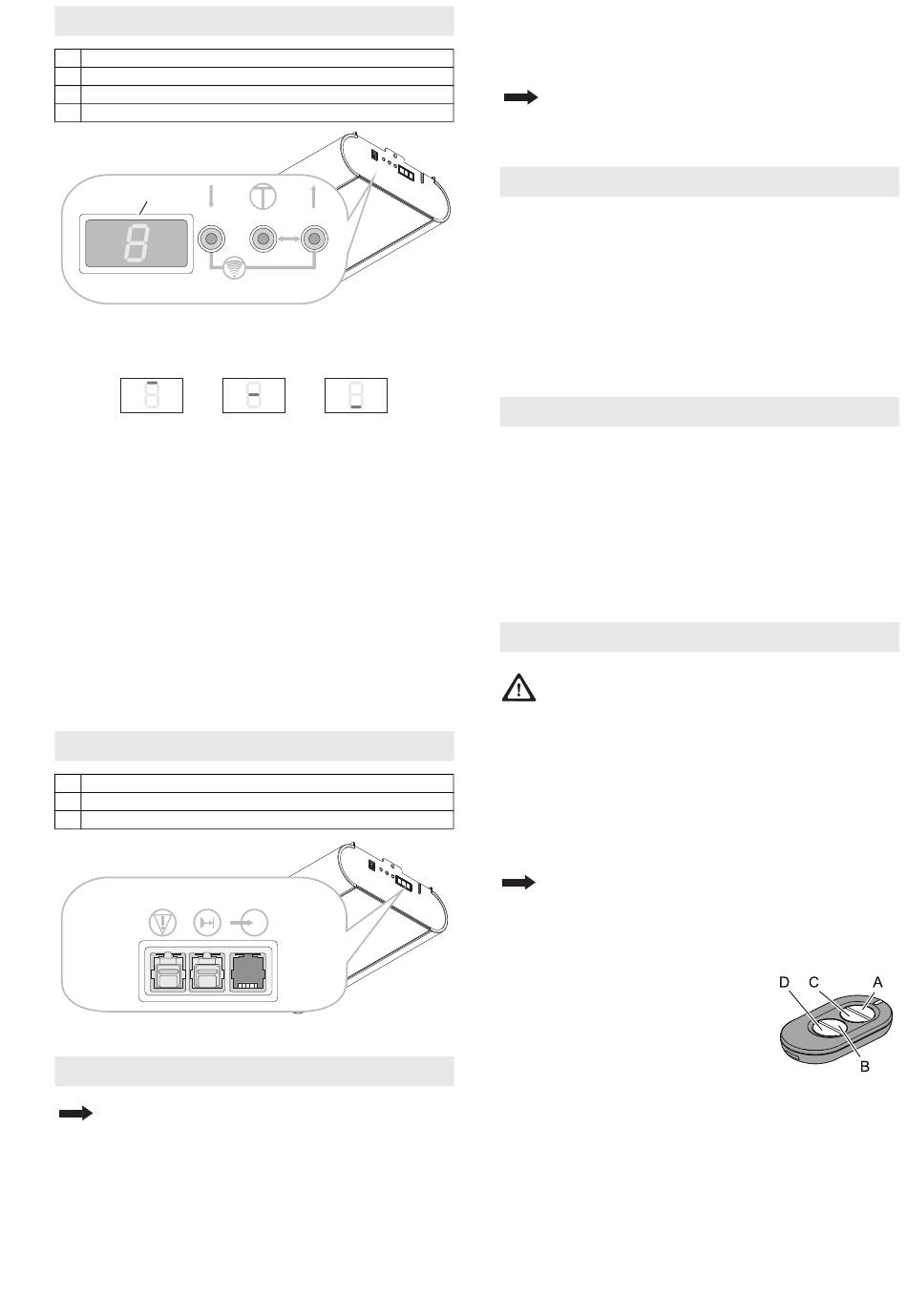

10 Indikator- og kontrollelementer

5 Lukk port / Minus -tast
6 Meny / Bekreftelse (innstilling)-tast
7 Åpne port / Pluss-tast
8 Indikatorfelt
8
5
Indikatorfeltenes (8) meldinger
Statusmeldinger
A B
A Port i stopposisjon ÅPEN
B Port mellom de to stopposisjonene
C Port i stopposisjon LUKKET
Tilstandsmeldinger
Mens porten beveger seg mot ÅPEN:
C => B => A...
Mens porten beveger seg mot LUKKET:
A => B => C...
L4 Innstilling av stopposisjon ÅPEN
L3 Referansekjøring til stopposisjon LUKKET og innstilling
av stopposisjon LUKKET
L2 Innstilling ÅPEN (kraftverdier)
L1 Innstilling LUKKET (kraftverdier)
Err Feil og feilnummer (blinker)
11 Koblinger
1 NØDSTOPP (grønn)
2 Lyssensor (gul)
3 Impuls
1 2
12 Forberedelse av monteringen
Viktig: Kontroller portens funksjon og bevegelighet.
Fjærspenningen for porten må innstilles slik at porten
er avbalansert og lett å åpne og lukke for hånd, og den må
bevege seg lett og rykkfritt.
• Normert og egnet jordet stikkontakt ca. 10 - 50 cm til side
for festepunktet for drivverket
(sikring, se de tekniske data).
• Portåpneren må bare monteres i tørre garasjer.
Magic 600-2
res.
6 7
C
3
IP2285 11/2017
Hold klar et monteringssett for tilkobling av port på den
porttype som skal monteres, og monter i samsvar med
veiledningen for denne.
OBS: Portåpneren er tung. Bruk egnet T-støtte for å
holde portåpneren på plass når den skal festes (se
Kapittel 11 (I)).
13 Montering
Se "Henvisninger om montering", fra side 196.
Ved behov kan drivverket dreies 90° i forhold til skinnen (se
side 197 (E)).
Monteringsskritt D, side 197:
1. Trekk til tannremmens strammemutter til tannremmen ikke
lenger hviler mot styreskinnen (svarer til mål X).
2. Øk tannremspenningen ved hjelp av strammemutteren
(mål B) i samsvar med portåpnerens lengde (mål A).
14 Igangsetting
Når monteringen er avsluttet
• Åpne porten sakte manuelt, helt til glideklossen går hørbart
i lås.
• Koble til strømnettet. Displayet viser skriftesvis blinkende L
og 4. Portåpnerlampen blinker i 4-intervaller.
• Still inn portåpneren (se Kapittel 15)
• Still inn fjernkontrollen (se Kapittel 16)
• Utfør en sikkerhetskontroll (se Kapittel 9)
15 Stille inn portåpneren
VÆR OPPMERKSOM: Under innstillingen av
portåpneren finnes det ingen beskyttelse gjennom
utkobling av strømmen!
Merk: Innstillingen er bare mulig under første montering eller
etter en reset av portåpneren. Ikke trykk noen taster under
innstillingsprosedyren.
Forberedelse: Koble porten til på portåpneren.
Innstilling med fjernkontroll
Ved levering og etter en reset av portåpneren har
fjernkontrollen følgende funksjoner:
• A „Dødmannsknapp" og fininnstilling „ÅPEN"
• B „Dødmannsknapp" og fininnstilling „LUKKET"
• C og D Bekrefte (lagre)
Etter innstillingen av portåpneren
benyttes tast A til fjernkontroll; de andre
tastene kan brukes til styring av andre
portåpnere eller trådløse mottakere av
samme konstruksjon.
Innstilling
• Bekreft med tast A og hold den nede,
porten åpner seg.
• Når den ønskede posisjonen stopposisjon „ÅPEN" er nådd,
slipp løs tast A. (Korrigering er mulig med tast B)
• Trykk kort på tast C, innstillingsprosedyre: Portåpneren
lærer automatisk „Stopposisjon ÅPEN / LUKKET" og
kreftene for „strekningene ÅPEN / LUKKET".
Portåpnerbelysningen blinker rytmisk.
Innstillingsprosedyren er avsluttet når porten er åpen og
portåpnerbelysningen lyser.
