se je izvedel.
Vrednosti, ki so prikazane pod točko Programiranje
(poglavje 18), so nastavljene. Daljinski upravljalniki se ne
izbrišejo.
20 Priključitev dodatnih varnostnih
priprav
Fotocelica
Funkcija: Pri uporabi varnostnega vhoda (kontakt se odpre)
se pogon zaustavi in teče nazaj do končnega položaja
ODPRTO.
Če je poleg tega aktivirana tudi funkcija "zapiralna
avtomatika", se pogon po tretjem zaporednem sporočilu o
oviri premakne v končni položaj ODPRTO in izklopi.
Priključek: Z zunanjega priključka 2 izvlecite in shranite vtič
z rumenim mostičkom. Nataknite varnostno pripravo.
Varnostna letev, optični senzor
luč
se priključijo z razširitvenimi moduli.

Zaustavitev v sili

Funkcija: Če se priključena varnostna priprava med
premikanjem vrat aktivira (kontakt se odpre), se vrata takoj
zaustavijo. Po zapiranju kontakta za zaustavitev v sili se
pogon vrat z naslednjim impulzom lahko znova požene.
Priključek: Z zunanjega priključka 5 izvlecite in shranite vtič
z zelenim mostičkom. Nataknite varnostno pripravo.
21 Dodatni priključki

Dodatna osvetlitev

Priključitev lahko izvede samo električar. Poleg luči pogona
(Lučka LED, 5 W) se lahko na sponki 1 in 2 priključi dodatna
osvetlitev z močjo do največ 60 W (ne uporabljajte
fluorescenčne sijalke).
Opomba: Mnoge energetsko varčne žarnice lahko motijo
radijski signal.

Vhod za zunanji signal

Na sponki 18 in 19 lahko priključite zunanji impulzni signal
(npr. stensko stikalo). Fiksno instalirani upravljalni elementi,
kot so stikala ipd., morajo biti nameščeni na višini najmanj 1,5
m in v vidnem območju vrat, vendar nikoli v bližini
premikajočih se delov. Stikala na ključ so lahko nameščena
nižje.

Dodatna antena

Na sponki 21 in 20 (GND) lahko priključite zunanjo anteno.
Notranjo anteno (sponka 21) je potrebno odklopiti.
19 18
20
21

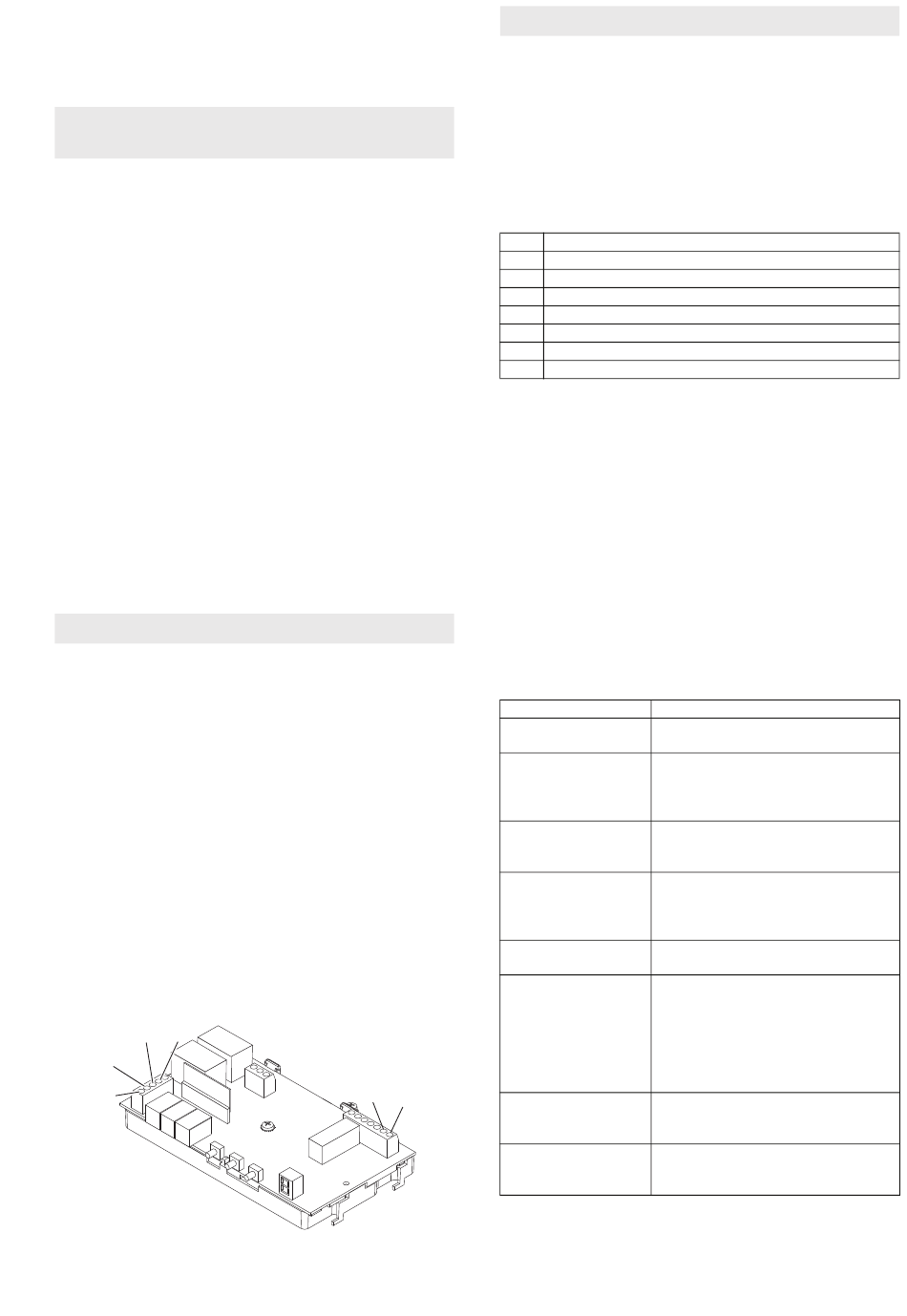

Slika: krmilna plošča. Glejte tudi stran 206.
Magic 600-2
opozorilna
in
2
1
IP2285 11/2017

22 Odpravljanje motenj

Motilne frekvence
Radijski signali, z izjemo signala oddajnika frekvence 868
MHz, lahko motijo delovanje pogona.
Samotestiranje
Po vklopu, vsakem delovanju motorja in po vsakih 2,25 ure v
mirovanju se izvede samotestiranje.
Brez napake = sporočilo o stanju.
Sporočila o napakah
2 EEprom - podatki
3 Merjenje toka
4 Hardware LS
5 Izklop tiristorjev
6 Izklop relejev
7 Test Watchdog-a
8 Test ROM-a
9 Test RAM-a
Odpravljanje napak: Izvedite reset (poglavje 19) in nato
delovni korak Programiranje pogona (poglavje 15).
V primeru ponovnega pojava napake pokličite servisno
službo.
Navodilo: Če pride do enake napake pri 2 zaporednih
samotestiranjih, sledi blokada krmilne enote (brez
sprejemanja ukazov). Po preteku približno ene minute se
samotestiranje ponovno izvede. Če takrat ni ugotovljena
nobena napaka, se blokada ponovno odpravi. Če je napaka
še vedno prisotna, je potrebna ponastavitev (reset). V tem
primeru se izbrišejo vse nastavitve. Potrebno je ponovno
programiranje pogona.
Vzroki napak / pomoč
Opis Možni vzroki / pomoč
Luč pogona Vrata so naletela na oviro. Izvedite
enakomerno utripa test delovanja
Luč pogona utripa na Pogon ni programiran, pozor,
4 sekunde zaščita z odklopom napajanja ni na
voljo! Izvedite Programiranje pogona
(poglavje 15)
Varovalna naprava za Nepravilno nastavljena vrata ali
ovire ne deluje ovira / izvedite reset in ponoven
postopek programiranja
Pogon se ne zažene Ni električne napetosti oz. je
nepravilna / okvara varovalke
krmilne enote motorja / preverite
zunanja priključka 7 in 8
Nepravilno delovanje Drsnik se ni zaskočil / zobati jermen
pogona ni napet / prag vrat je zaledenel
Pogon počasi zapira Pogon samodejno programira
vrata (počasni tek), delovno pot. Po končnem položaju
medtem ko luč ZAPRTO sledi samodejni premik v
pogona utripa končni položaj ODPRTO. Če nato
luč pogona utripa na 4 sekunde,
izvedite Programiranje pogona
(poglavje 15)
Pogon se izklopi med Preverite dobro premikanje vrat in
delovanjem varovalno napravo za ovire /
programirajte pogon
Daljinski upravljalnik Zamenjajte baterijo
ne deluje, svetleča
dioda ne sveti
101 / 206
