Zaustavljanje u nuždi
Funkcija: Ako se priključeni sigurnosni uređaj aktivira tijekom
zatvaranja vrata (kontakt otvoren), vrata se smjesta
zaustavljaju. Nakon zatvaranja kontakta za zaustavljanje u
nuždi pogon vrata može se ponovo pokrenuti idućim
impulsom.
Priključak: Izvucite utikač sa zelenim premošćenjem na
vanjskom priključku 5 i pospremite ga. Utaknite sigurnosni
uređaj.
21 Dodatni priključci

Dodatna rasvjeta

Priključivanje je dopušteno samo elektro-stručnjaku. Dodatno
svjetlu pogona (5 W LED svjetiljka) može se priključiti
dodatna rasvjeta od maks. 60 W (ne neonska cijev) na
stezaljke 1 i 2.
Zabilješka: Neke žarulje za štednju energije mogu smetati
radijskom signalu.

Eksterni ulaz impulsa

Na stezaljke 18 i 19 može se priključiti eksterni signal impulsa
(npr. zidna tipka). Instalirani elementi za posluživanje poput
gumbi ili sličnog moraju se instalirati u visini od najmanje 1,5
m u vidokrugu vrata, ali ne u blizini dijelova u pokretu.
Sklopke s ključem mogu se instalirati niže.

Dodatna antena

Na stezaljke 21 i 20 (GND) može se priključiti eksterna
antena. Intera antena (stezaljka 21) mora se odvojiti.
19
18
20
21

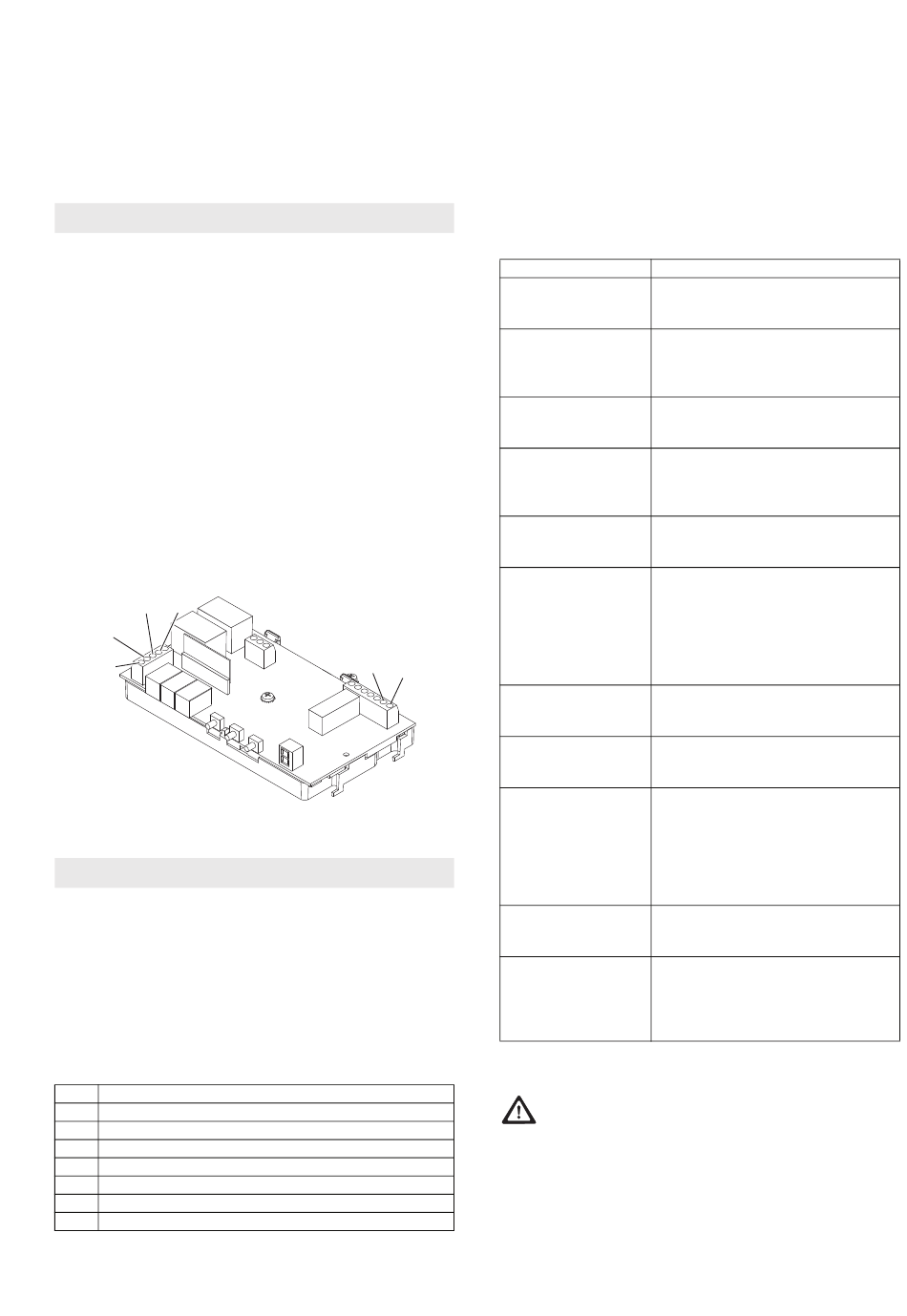

Slika: Upravljačka platina. Vidi i stranicu 206.

22 Uklanjanje smetnji

Frekvencije smetnji
Radijski signali drugih 868 MHz-odašiljača mogu djelovati
kao smetnja za pogon vrata.
Samoispitivanje
Nakon uključivanja, svakog rada motora i svakih 2.25 sati u
pogonu mirovanja provede se samoispitivanje.
Bez greške = Poruka statusa
Poruke grešaka
2 EEprom-podaci
3 Mjerenje struje
4 Hardware LS
5 Isključivanje tiristora
6 Isključivanje releja
7 Watchdog-ispitivanje
8 ROM-ispitivanje
9 RAM-ispitivanje
Magic 600-2
Uklanjanje grešaka: Reset (poglavlje 19) i nakon toga radni
korak Programiranje pogona vrata (poglavlje 15) provesti.
Ako se greška ponovo pojavi, pozovite servisnu službu.
Naputak: Ako se ista greška ustanovi kod 2 uzastopna
samoispitivanja, dolazi do blokade upravljanja (ne prihvaćaju
se naredbe). Nakon oko još jedne minute ponovo se provede
samoispitivanje. Ako se tada ne ustanovi greška, blokada se
ponovo poništava. Ako je greška ostala, treba provesti Reset.
Sva podešavanja se tada brišu. Pogon vrata potrebno je
iznova programirati.
Uzroci grešaka / popravak
Opis
Osvjetljenje pogona
vrata treperi
ravnomjerno
Svjetlo pogona vrata
treperi u 4-strukim
razmacima
Osiguranje protiv
prepreka ne
funkcionira
Pogon uopće ne radi Nikakvo ili pogrešno strujno
Pogon radi s
greškama
Pogon zatvara vrata
polagano (blagi hod)
dok gori svjetlo
pogona vrata
2
1
Pogon se u kretanju
isključi
Ručni odašiljač ne
funkcionira, LED ne
svijetli
Ručni odašiljač ne
funkcionira
Pogonom se ne
može rukovati putem
zidne tipke (opcija)
Pogonom se ne
može rukovati putem
ručnog odašiljača
Zamijenite osigurač
• Demontirajte poklopac pogona, vidi stranica 206.
• Neispravni osigurač (S1) izvucite iz nosača osigurača (S2)
i zamijenite. Pripazite na vrijednost osigurača!
• Montirajte ponovo poklopac pogona.
Ponovo spojite na mrežu.
IP2285 11/2017
Mogući uzrok / popravak
Vrata su naišla na prepreku
provedite ispitivanje funkcija
Pogon vrata nije programiran, oprez,
ne postoji zaštita isključivanja sile!
Pogon vrata Programiranje pogona
vrata (poglavlje 15) provesti
pogrešno podešena vrata ili
prepreka / Reset i ponovno
programiranje provesti
napajanje / osigurač upravljanja
motora neispravan / provjerite
eksterne priključke 7 i 8
Klizač nije zakvačen / zupčasti
remen nije napet / prag vrata
zaleđen
Pogon se samostalno programira na
radni hod. Nakon krajnjeg položaja
ZATV automatski dolazi do kretanja
u krajnji položaj OTV. Ako nakon
toga treperi svjetlo pogona vrata u 4-
strukim intervalima, Programiranje
pogona vrata (poglavlje 15) provesti
Provjerite vrata na lakoću rada i
osiguranje od prepreka / Reser
provesti / programirati pogon vrata
Zamijenite akumulator
Ako se kod aktiviranja odašiljača na
displeju ne prikaže impulsu slanja
pridružena funkcijska poruka (vidi
poglavlje 16): Programirajte ručni
odašiljač / slab prijem (instalirajte
dodatnu antenu) žarulje za štednju
energije
Provjerite zidnu tipku i upravljački
vod
Jačina radijskog signala preslaba.
Postoje smetajući radijski signali
drugih izvora odašiljanja / Provedite
kontrolu razine radijskog signala kao
što je naredno opisano
Izvucite mrežni utikač.
