Los movimientos de la puerta pueden activarse o detenerse
por medio del emisor manual suministrado o elementos de
mando conectados de forma opcional ( p.ej. pulsador de
pared).
Se pueden conectar dispositivos adicionales externos (p. ej.
parada de emergencia).
No utilizar el accionamiento si la puerta no está
acoplada. El resultado sería una programación
errónea de la electrónica y la aparición de fallos de
funcionamiento.

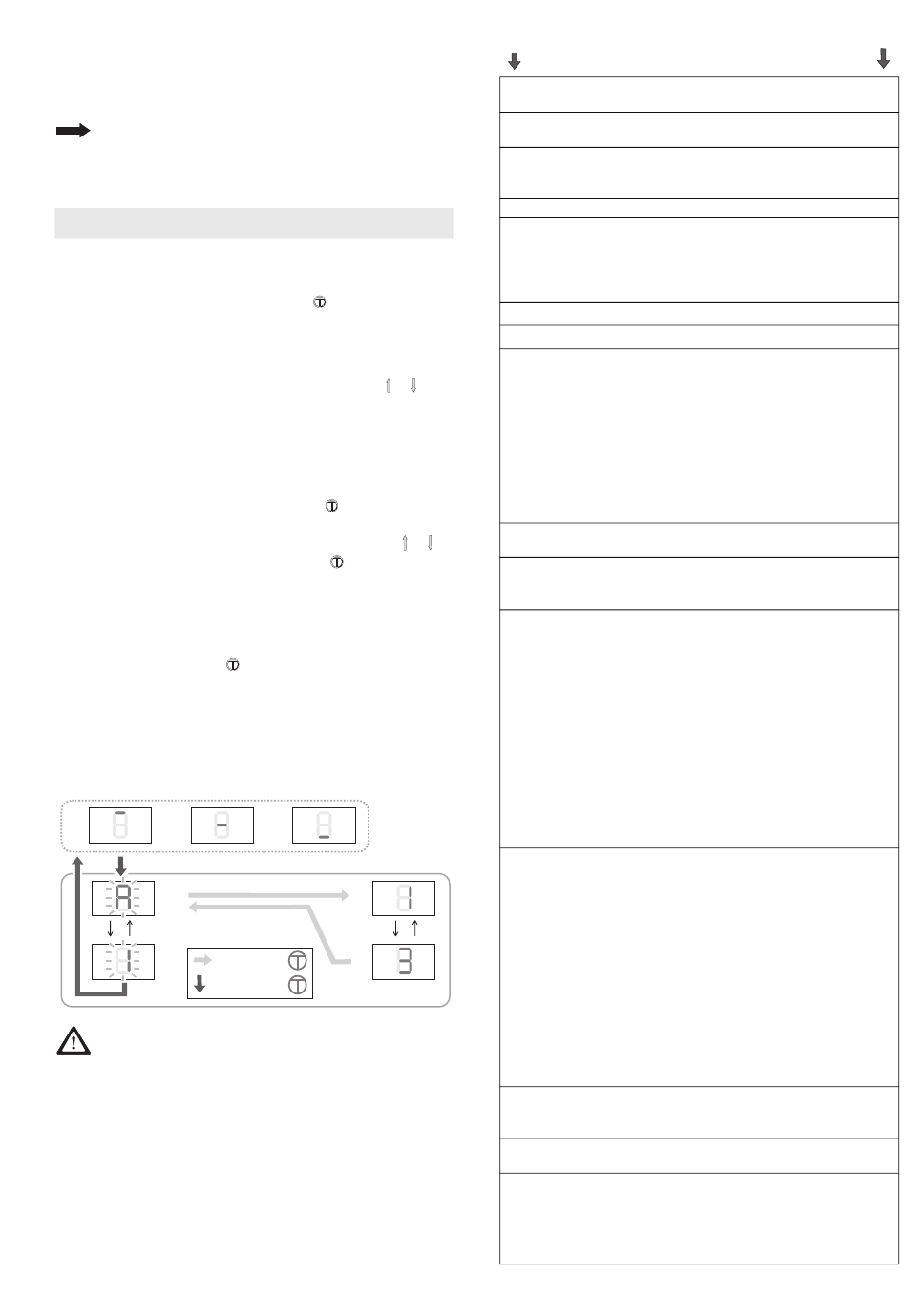

18 Programación
Conexión del modo de programación
Durante uno de los 3 mensajes de estado A, B o C (ver
Capítulo 10), oprimir el pulsador Menú
1,5 segundos. La visualización cambia a la indicación de
menú (D).
Selección del menú de programación
Seleccionar el menú deseado con los pulsadores
nombre del menú que aparece con 2 dígitos se visualiza de
forma alternante e intermitente. Para el menú A0 aparece: A
0 A...
Visualización / modificación del valor de menú
Visualización Oprimir el pulsador Menú
de 1,5 segundos y se visualiza el valor de menú (E).
Modificación: Modificar el valor con los pulsadores
Memorización: Oprimir el pulsador Menú
de 1,5 segundos y se vuelve a visualizar el menú de
programación (D).
Salida del menú de programación
Oprimir el pulsador Menú
la visualización cambia al mensaje de estado y los cambios
se memorizan.
Si durante la fase de programación no se pulsa ninguna tecla
durante 15 seg. se abandona el menú de programación de
forma automática.
A B
D
D <1,5 Sek
>1,5 Sek
ATENCIÓN: ¡La protección a través de la
desconexión de la aplicación de fuerza
desaparece si se cambian los valores del menú de
programación A0 - A4. Antes de una nueva puesta en
servicio se debe ejecutar de nuevo el aprendizaje del
accionamiento de la puerta (teach-in). Para ello, realizar
Aprendizaje (teach-in) del accionamiento de la puerta
(Capítulo 15) .
Magic 600-2
durante más de
y
durante menos
y
durante menos
durante más de 1,5 segundos,
C
E
E
Menú
Función, margen de ajuste, unidad
A0 Longitud MARCHA SUAVE ABIERTO en 7cm
0..9
A1 Longitud MARCHA SUAVE CERRADO en 7cm
0..9
A2 Velocidad de marcha suave (CERRADO) mm/
seg.
0= 50...9= 140
A3 Backjump, DESCON.= 0 CON.= 1
A4 Cambio del sentido de marcha, DESCON.= 0
CON.= 1
El ajuste (con +/-) sólo es posible cuando está
sacado el enchufe PARADA DE EMERGENCIA
(1, verde).
A5 Fuerza adicional ABIERTO
A6 Fuerza adicional CERRADO
A7 Tipo de puerta: Puerta seccionada de techo/
puerta basculante = 0
. El
Puerta lateral seccionada* = 1
Puerta lateral seccionada* con arranque suave =
2
* Autorización de obstáculo también en sentido
ABIERTO
Si ha sido modificado A7, realizar un reset
(Capítulo 19)
de puerta.
A8 Tiempo de preaviso (ABIERTO/CERRADO)
.
1=2seg... 8=16seg
A9 Tarjeta adicional
0= ZKMagicS
1= ZKMagic
b0 Relé 1 (con tarjeta adicional ZKMagic)
0= sin función
1= cerradura electrónica
2= luz de advertencia*
3= test de barrera de luz* (interrupción, tensión de
emisor)
4= indicación de estado*: Puerta en posición final
ABIERTO
5= indicación de estado*: Puerta en posición final
CERRADO
6= semáforo verde*
7= semáforo rojo*
* cuando A9= 1
b1 Relé 2 (con tarjeta adicional ZKMagic)
0= sin función
1= cerradura electrónica*
2= luz de advertencia*
3= test de barrera de luz* (interrupción, tensión de
emisor)
4= indicación de estado*: Puerta en posición final
ABIERTO
5= indicación de estado*: Puerta en posición final
CERRADO
6= semáforo verde*
7= semáforo rojo*
* cuando A9= 1
b2 Protección de borde de cierre (módulo
adicional)
0= DESCON.
b3 Identificación de marcha en vacío 0= DESCON.
1= CON.
b4 Sistema automático de cierre
0= DESCON.
3= 1 min
6= 5 min
Respectivo tiempo de preaviso adicional
IP2285 11/2017
1)
0..9
1)
0..9
y reprogramar el accionamiento
(Capítulo 15).
1= OSE
1)
1= 10 seg 2= 30 seg
4= 2 min 5= 3 min
7= 10 min 8= 15 min
Ajustes de fábrica
2
4
5
1
0
3
3
0
0
0
0
0
0
1
0
