Монтажна стъпка H, страница 199, монтажни размери:
Покривна секционна врата
Малък страничен наклон
Superior 42 / Superior+42 (TOR,TEN,TEL)
Superior+42 WIDE (TOR)
Base 42 / Basematic 42 (TEV)
Smart (TEV)
SPEURO
Нормален страничен наклон
Superior 42 / Superior+42 (TOF)
Superior+42 WIDE (TOF 170)
Superior+42 WIDE (TOF 200)
Smart (TOF 170)
Smart (TOF 200)
SPEURO
OPDNEW
14 Пускане в експлоатация
След завършване на монтажа
• Бавно отворете вратата ръчно, докато плъзгачът се
фиксира с щракване.
• Включете мрежовото захранване, дисплеят показва
мигащо L и 4. Лампата на задвижването на вратата
мига на четири интервала.
• Калиброване на задвижването на вратата (страница
Глава 15)
• Калиброване на ръчния предавател (страница Глава
16)
• Извършване проверка на безопасността (виж Глава 9)
15 Калиброване на задвижването на
вратата
ВНИМАНИЕ: При калиброването на
задвижването на вратата няма защита с
изключване на силата!
Указание: Калиброването е възможно само при
първоначален монтаж или след рестартиране на
задвижването на вратата. По време на процеса на
калиброване не натискайте бутони.
Подготовка: Свържете вратата към задвижването на
вратата.

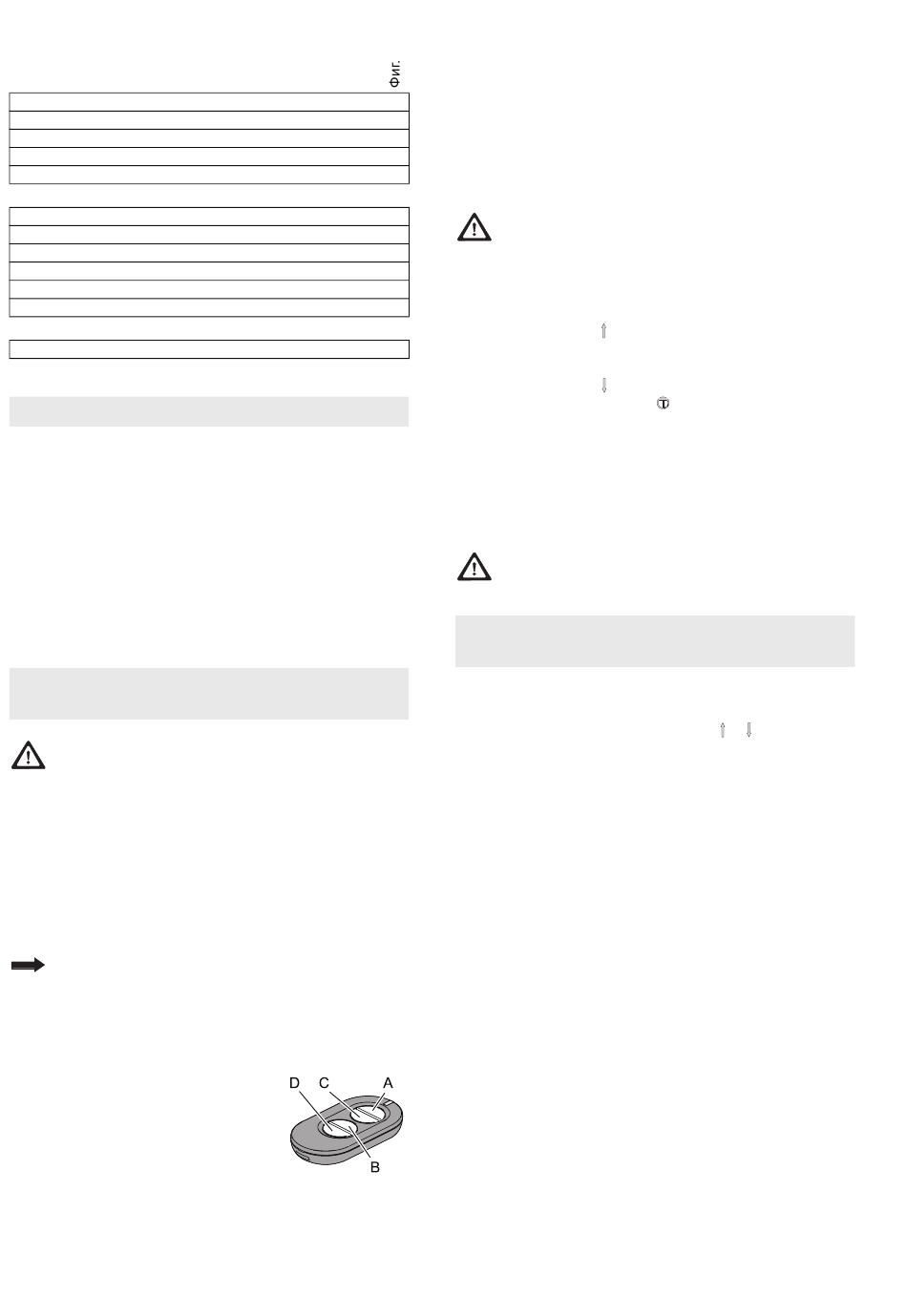

Калиброване с ръчния предавател
Ръчният предавател по време на доставката и
след рестартиране на задвижването на вратата
има следните функции:
• A Автоматичен режим и фина настройка "ОТВАРЯНЕ"
• B Автоматичен режим и фина настройка "ЗАТВАРЯНЕ"
• C и D потвърждение (запазване)
След калиброването на задвижването
на вратата бутонът A се използва за
дистанционно управление, другите
бутони могат да се използват за други
задвижвания на врати с подобна
конструкция или за радиоприемници.
Калиброване
• Натиснете бутона A и го задръжте, вратата се движи по
посока на отваряне.
• Когато се достигне желаната позиция крайно
146 / 206
положение „ОТВАРЯНЕ", пуснете бутона A. (Възможна
е корекция с бутона B)
• Натиснете бутона C еднократно за малко, процес на
Размер D
калиброване: Задвижването на вратата автоматично
mm
се програмира за „крайно положение ОТВАРЯНЕ /
20 - 40 G3
ЗАТВАРЯНЕ" и силите на „пътища ОТВАРЯНЕ /
60 - 80 G3
ЗАТВАРЯНЕ". Осветлението на задвижването на
60 - 80 G3
вратата мига ритмично.
60 - 80 G3
Процесът на калиброване е приключен, когато вратата е
30 - 50 G2
отворена и осветлението на задвижването на вратата
свети.
100 - 120 G3
90 - 110 G3
120 - 140 G3
90 - 110 G3
Калиброване без ръчния предавател
120 - 140 G3
100 - 120 G2
На задвижването на вратата:
• Натиснете бутона
по посока на отваряне. Пуснете бутона, когато е
20 - 40 G4
достигната желаната позиция на отваряне. Възможна е
корекция с бутона
• Задействайте бутон меню
вратата автоматично се калиброва за „крайно
положение ОТВОРЕНО / ЗАТВОРЕНО" и силите на
„пътища ОТВАРЯНЕ / ЗАТВАРЯНЕ". Осветлението на
задвижването на вратата мига ритмично.
Процесът на калиброване е приключен, когато вратата е
отворена и осветлението на задвижването на вратата
свети.
16 Калиброване / нулиране на ръчния
Калиброване на ръчния предавател:
• По време на едно от 3 статусни съобщения A, B или C
(виж Глава 10) натиснете бутоните
едновременно (ок. 1 сек), на дисплея мига F.
• Задействайте желания бутон на ръчния предавател,
радиокомандата е калибрована. На дисплея се показва
F.
Бележка: По време на изпращания импулс на дисплея се
показва F.
IP2285 11/2017
Проверете изключване на силата съгласно Глава
9, Проверка на безопасността.
и го задръжте, вратата се движи
.
Проверете изключване на силата съгласно Глава
9, Проверка на безопасността.
предавател
, задвижването на
и
Magic 600-2
