C0 Modul de testare pentru Magic-Door-Control
(opţiune)
Semnal de emisie-recepţie, maxim 15 secunde:
0= niciun semnal
1= poziţie finală RIDICARE
2= poziţie finală COBORÂRE
3= cursă de ridicare
4= cursă de coborâre
5= se opreşte pe cale
7= eroare
8= obstacol
1)
Dacă se reglează aportul de forţă (A5, A6) >3 şi/
sau sistemul automat de închidere (b4)pe ACTIVAT
(>0), poarta se poate acţiona doar cu un dispozitiv de
siguranţă suplimentar.
ATENŢIE: Pentru a garanta că forţele de închidere
respectă valorile-limită, în conformitate cu standardul EN
12453, la Basematic 42, Superior 42/+42/+42 WIDE cu uşă
pietonală, Secura cu uşă pietonală, Comfort cu uşă pietonală
şi SSD, trebuie reglaţi următorii parametri: A1 la 008; A2 la
003 şi A6 la 000. Această lucrare trebuie executată de un
personal de specialitate calificat.

19 Resetare

AVERTIZARE: După resetare nu mai există nicio
protecţie prin întrerupere de putere! Înainte de
repunerea în funcţiune, resincronizaţi acţionarea uşii. Pentru
aceasta, executaţi Sincronizarea acţionării uşii (Capitolul 15)
.
Resetare (valorile memorate ale curselor de calibrare)
În timpul unuia din cele 3 mesaje de stare A, B sau C (vezi
Capitolul 10) apăsaţi simultan şi menţineţi apăsate tastele
şi Meniu . După câteva secunde se aprinde intermitent
afişajul luminos (r), apoi se afişează L4 şi se efectuează
resetareă.
Emiţătoarele portabile nu se şterg.
Resetare, setarea din fabricaţie
• Scoateţi ştecărul (1, verde) din priză.
• În timpul unuia dintre cele 3 mesaje de stare A, B sau C
(vezi 10) acţionaţi simultan tastele
de 12 secunde. Afişajul luminos pâlpâie la început încet,
apoi mai repede (r). La final apare din nou mesajul de stare,
resetarea s-a efectuat.
Valorile prezentate la programare (Capitolul 18) sunt
setate. Emiţătoarele portabile nu se şterg.
20 Racordarea dispozitivelor de siguranţă
suplimentare
Bariera luminoasă
Funcţionarea: La acţionarea intrării de siguranţă (contactul
se deschide) se opreşte acţionarea şi revine până în poziţia
finală RIDICARE.
Dacă este activată suplimentar funcţia "Sistemul automat de
închidere", acţionarea se deplasează în poziţia finală
RIDICARE, după ce s-au afişat de 3 ori la rând mesaje de
obstacol şi se dezactivează.
Racord: Scoateţi conectorul cu punte galbenă de la racordul
extern 2 şi păstraţi-l. Introduceţi dispozitivul de siguranţă.
Marginea de siguranţă, senzorul optic
de avertizare
se racordează cu modulele de extindere.
164 / 206
0
şi Meniu mai mult
lumina
şi
IP2285 11/2017
Oprirea DE URGENŢĂ
Funcţionarea: Dacă dispozitivul de siguranţă racordat se
acţionează în timpul cursei de închidere a uşii (contact
deschis), uşa se opreşte imediat. După închiderea
contactului Oprire DE URGENŢĂ, acţionarea uşii se poate
din nou pune în mişcare cu următorul impuls.
Racord: Scoateţi conectorul cu punte verde de la racordul
extern 5 şi păstraţi-l. Introduceţi dispozitivul de siguranţă.
21 Racordări suplimentare

Lumini suplimentare

Racordarea se poate efectua doar de către un specialist în
electronică. Suplimentar faţă de lampa acţionării (Lampă cu
led 5 W) la clemele 1 şi 2 se poate racorda suplimentar şi o
lumină suplimentară de max. 60 W (nu neon).
Notiţă: Unele lămpi economice pot bruia semnalul de emisie-
recepţie.

Intrare impuls extern

La clemele 18 şi 19 se poate racorda un semnal de impuls
extern (de ex. Selector de perete). Dispozitivele de comandă
fixe, cum ar fi butoanele trebuie instalate la o înălţime de
minimum 1,5 m şi în raza vizuală a uşii, dar departe de
componentele mobile. Comutatoarele acţionate cu cheie pot
fi instalate la o înălţime mai mică.
Antena suplimentară
La clemele 21 şi 20 (GND) se poate racorda o antenă
externă. Antena internă (clema 21) trebuie să se desprindă
din cleme.
19
18
20
21

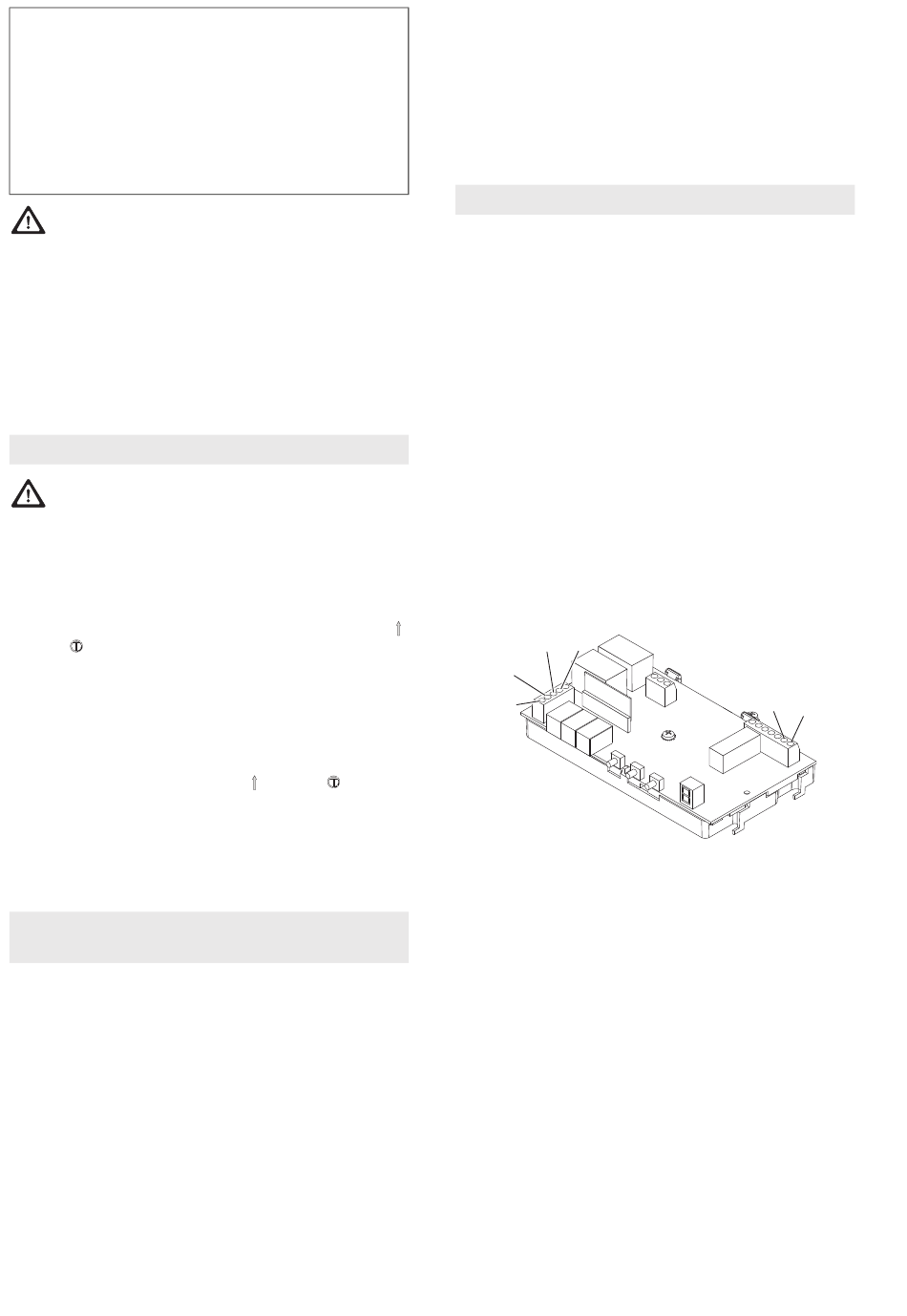

Imagine: Platina de comandă. Vezi şi pagina 206.
2
1
Magic 600-2
