20 Lisäturvalaitteiden liitäntä

Valokenno

Toiminta: Kun valvontatulo aktivoituu (kosketin avautuu),
koneisto pysähtyy ja palaa takaisin pääteasentoon AUKI.
Jos myös automaattinen sulkeutumistoiminto on aktivoitu,
koneisto siirtyy 3. peräkkäisen esteilmoituksen jälkeen
pääteasentoon AUKI ja kytkeytyy pois päältä.
Liitäntä: Kytke liitin, jossa on keltainen silloitus, irti ulkoisesta
liitännästä 2 ja pane se talteen. Liitä turvalaite.
Tunnistinreuna, optoanturi
liitetään laajennusmoduulien avulla.
Hätäpysäytys
Toiminta: Kun turvalaite laukeaa oven liikkuessa (kosketin
avautuu), ovi pysähtyy välittömästi. Kun
hätäpysäytyskosketin on suljettu, ovikoneisto toimii heti, kun
se saa ohjausimpulssin.
Liitäntä: Kytke liitin, jossa on vihreä silloitus, irti ulkoisesta
liitännästä 5 ja pane se talteen. Liitä turvalaite.
21 Lisäliitännät
Lisävalot
Liitäntätyöt saa tehdä ainoastaan ammattitaitoinen
sähköasentaja. Koneiston valon (5 W LED-lamppu) ohella
voidaan asentaa enint. 60 W:n lisävalo (ei loisteputkea)
liittimiin 1 ja 2.
Huomaa: Osa energiansäästölampuista voi häiritä
radiosignaalia.

Ulkoinen impulssitulo

Liittimiin 18 ja 19 voidaan kytkeä ulkoinen impulssisignaali
(esim. seinäpainike). Kiinteä ohjauslaitteet, kuten painikkeet
tai muut vastaavat ohjaimet, on asennettava vähintään 1,5 m
korkeudelle pois liikkuvien osien läheltä mutta kuitenkin niin,
että ovi on näköpiirissä. Avaintoimiset kytkimet voidaan
asentaa matalammalle.
Lisäantenni
Liittimiin 21 ja 20 (GND) voidaan kytkeä ulkoinen antenni.
Sisäinen antenni (liitin 21) on irrotettava.
19
18
20
21

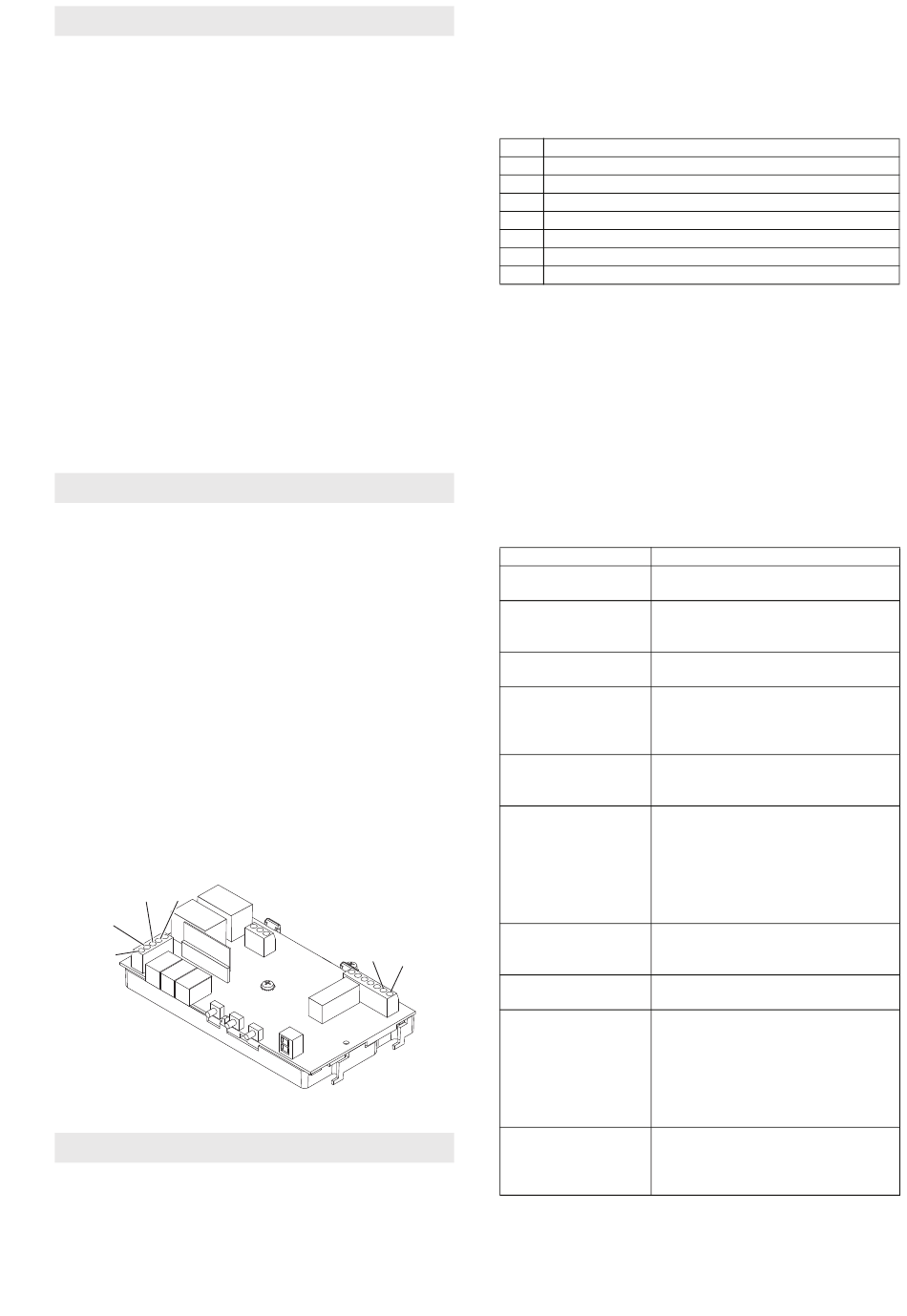

Kuva: Ohjauspiirilevy. Ks. myös sivu 206.
22 Häiriötilojen poisto
Häiriötaajuudet
Muista 868 MHz:n lähettimistä peräisin olevat radiosignaalit
voivat häiritä ovikoneistoa.
Magic 600-2
varoitusvalo
ja
2
1
IP2285 11/2017
Itsetesti
Järjestelmä käynnistää itsetestin aina kun se kytketään
päälle, moottorin toimittua sekä lepotilassa 2,25 tunnin
välein.
Ei vikoja = statusilmoitus.
Virheilmoitukset
2 EEprom-tiedot
3 Virtamittaus
4 Valokennolaitteisto
5 Tyristorit pois päältä
6 Rele pois päältä
7 Valvojatesti
8 ROM-testi
9 RAM-testi
Virheen korjaus: Suorita reset (luku 19) ja sen jälkeen
toimenpide Ovikoneiston ohjelmointi (luku 15).
Jos sama virhe esiintyy uudelleen, käänny huollon puoleen.
Huomio: Jos sama virhe havaitaan 2 peräkkäisessä
itsetestissä, ohjausjärjestelmä kytkeytyy estotilaan (ei reagoi
käskyihin). Sen jälkeen järjestelmä käynnistää uuden
itsetestin n. minuutin kuluttua. Jos siinä ei havaita virheitä,
ohjausjärjestelmä kytkeytyy automaattisesti päälle. Jos virhe
esiintyy edelleen, on suoritettava reset. Tällöin kaikki
asetukset poistuvat muistista. Ovikoneisto on ohjelmoitava
uudelleen.

Virheen syy / korjaus

Kuvaus Mahdollinen syy / korjaus
Ovikoneiston valo Ovi on törmännyt esteeseen. Suorita
vilkkuu tasaisesti toimintatesti
Ovikoneiston valo Ovikoneistoa ei ole ohjelmoitu –
vilkkuu 4:n rytmissä huomio, katkaisupiiri ei toimi! Suorita
Ovikoneiston ohjelmointi (luku 15)
Estesuoja ei toimi Ovi tai este on säädetty väärin /
suorita reset ja ohjelmoi uudelleen
Koneisto ei käynnisty Virtaa ei tule tai virransyötössä vikaa
lainkaan / moottorin ohjauspiirin sulake
viallinen / tarkasta ulkoiset liitännät 7
ja 8
Koneistossa Luistit eivät ole paikallaan /
toimintavirhe hammashihna on löysällä /
ovikynnys on jäätynyt
Koneisto sulkee oven Koneisto ohjelmoi liikkeen
hitaasti (pehmeä automaattisesti. Pääteasennon
käynti), kun KIINNI jälkeen se ajaa
ovikoneiston valo automaattisesti pääteasentoon
vilkkuu AUKI. Jos ovikoneiston valo tämän
jälkeen vilkkuu 4:n rytmissä, suorita
Ovikoneiston ohjelmointi(luku 15).
Koneisto kytkeytyy Tarkasta oven liikkuvuus ja
pois päältä oven estesuoja / suorita reset / ohjelmoi
liikkuessa ovikoneisto
Kaukosäädin ei toimi, Vaihda paristo uuteen
LED ei pala
Kaukosäädin ei toimi Jos näytössä ei näy
lähetysimpulssiin kuuluvaa
toimintoilmoitusta lähetintä
painettaessa (ks. luku 16): Ohjelmoi
kaukosäädin / heikko vastaanotto
(asenna lisäantenni)
Energiansäästölamput
Koneistoa ei voi Tarkista seinäpainike ja ohjausjohto.
käynnistää
seinäpainikkeella
(valinnainen)
53 / 206
