NØDSTOPP
Funksjon: Dersom den tilkoblede sikkerhetsinnretningen
betjenes mens porten er i bevegelse (kontakt åpen), stopper
porten øyeblikkelig. Når NØDSTOPP-kontakten lukkes, kan
portåpneren beveges igjen med neste impuls.
Tilkobling: Koble fra pluggen med grønn bro på den eksterne
koblingen A 5 og ta vare på den. Koble til
sikkerhetsinnretningen.
21 Ekstra koblinger
Tilleggsbelysning
Tilkoblingen skal bare utføres av en autorisert elektriker. I
tillegg til lyset på portåpnerlampen (5 W LED-lampe) kan
tilleggsbelysning på maks. 60 W (ikke lysstoffrør) kobles til på
klemme 1 og 2.
Merknad: Mange energisparelamper kan forstyrre det
trådløse signalet.

Ekstern impulsinngang

Det kan kobles et eksternt impulssignal (f.eks. veggbryter) til
klemme 18 og 19. Festede betjeningsorganer som f.eks.
knapper e.l. må installeres i en høyde på minst 1,5 m og innen
synsfeltet fra porten, men på avstand fra bevegelige deler.
Brytere som betjenes med nøkkel, kan installeres lavere.

Ekstra antenne

Det kan kobles en ekstern antenne til klemme 21 og 20
(GND). Den interne antennen (klemme 21) må kobles fra.
19 18
20
21

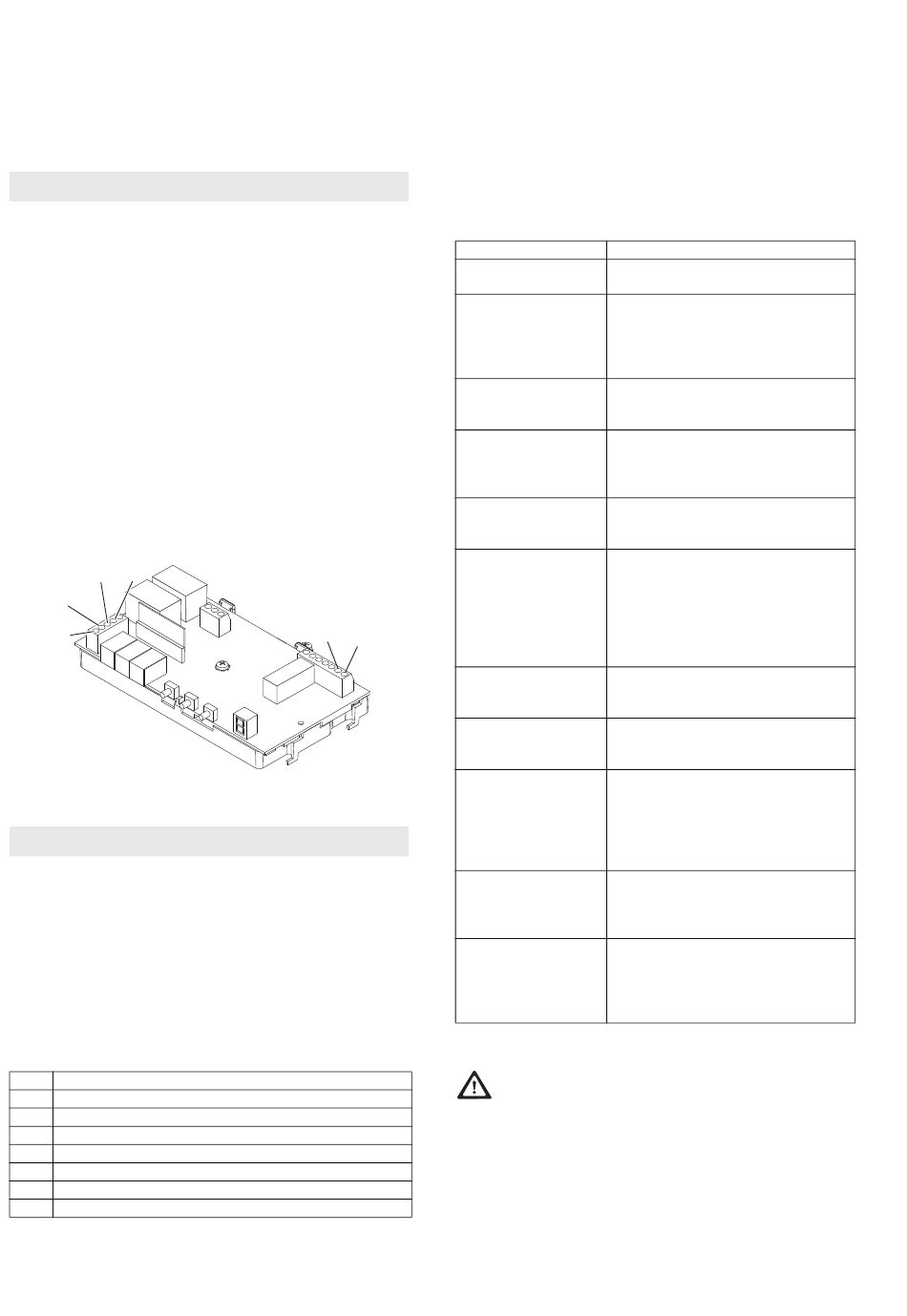

Illustrasjon: Kretskort. Se også side 206.

22 Utbedring av feil

Støyfrekvenser
Trådløse signaler fra andre 868 MHz-sender kan virke
forstyrrende inn på portåpneren.
Selvtest
Hver gang portåpneren slås på, hver gang motoren har vært
i gang, og hver 2,25 t i når den ikke er i bruk, utføres det en
selvtest.
Feilfri = statusmelding.
Feilmeldinger
2 EEprom-data
3 Strømmåling
4 Hardware LS
5 Utkobling tyristorer
6 Utkobling relé
7 Watchdog-test
8 ROM-test
9 RAM-test
46 / 206
Utbedring av feil: Reset (Kapittel 19) og gjennomfør deretter
arbeidsskrittet Stille inn portåpneren (Kapittel 15).
Hvis feilen oppstår på nytt, ta kontakt med kundeservice.
Merk: Dersom samme feil oppdages under 2 selvtester på
rad, skjer det en blokkering av styringen (ingen kommandoer
utføres). Etter ca. et ytterligere minutt følger en ny selvtest.
Dersom denne ikke finner noen feil, blir forriglingen opphevet
automatisk. Vedvarer feilen, må det utføres en tilbakestilling.
Da slettes alle innstillinger. Portåpneren må stilles inn på nytt.
Feilårsak / utbedring
Beskrivelse
Portåpnerlampen
blinker regelmessig
Portåpnerlampen
blinker i 4-intervaller
Sikring mot
hindringer uten
funksjon
Portåpneren går
overhodet ikke
Portåpneren går med
feil
Portåpneren lukker
porten sakte
(mykkjøring) mens
portåpnerlampen
blinker
2
1
Portåpneren slår seg
av mens den er i
bevegelse
Fjernkontroll uten
funksjon, LED lyser
ikke
Fjernkontroll uten
funksjon
Ikke mulig å betjene
portåpneren med
veggbryteren
(alternativ)
Portåpneren lar seg
ikke betjene via
fjernkontrollen
Skifte sikring
• Demonter portåpnerdekslet, se side 206.
• Trekk den defekte sikringen (S1) ut av sikringsholderen
(S2) og bytt den ut. Overhold sikringsverdien!
• Monter portåpnerdekslet igjen.
Koble den til strømnettet igjen.
IP2285 11/2017
Mulig årsak / utbedring
Porten har støtt mot en hindring.
Utfør en funksjonstest.
Portåpneren er ikke innstilt. Vær
oppmerksom: ingen beskyttelse
gjennom utkobling av strømmen!
Utfør Stille inn portåpneren (Kapittel
15).
Feil innstilt port eller hindring / reset
og utfør en ny innstilling.
Ingen eller feil strømforsyning /
sikring for motorstyring defekt /
kontroller de eksterne tilkoblingene
7 og 8
Glideklossen er ikke koblet til /
tannremmen er ikke strammet /
terskelen er islagt
Portåpneren stiller selv inn
arbeidsveien. Etter stopposisjon
LUKKET kjører porten automatisk til
stopposisjon ÅPEN. Dersom
portåpnerlampen deretter blinker i 4-
intervaller, utfør Stille inn
portåpneren (Kapittel 15).
Kontroller bevegeligheten og
sikringen mot hindringer / utfør en
reset / still inn portåpneren
Skift ut batteriet
Dersom funksjonsmeldingen som er
tilordnet sendeimpulsen ikke vises
mens senderen betjenes (se Kapittel
16): Innstilling av fjernkontroll / svakt
mottak (monter ekstra antenne)
Energisparelamper
Kontroller veggbryter og ledning
Det trådløse signalet er for svakt.
Det foreligger forstyrrende trådløse
signaler fra andre sendere / utfør en
kontroll av det trådløse signalet som
beskrevet nedenfor
Trekk ut stikkontakten.
Magic 600-2
