Предохранительная планка, оптический
датчик сигнальная лампа
и
посредством модулей расширения.
Аварийный выключатель
Функция. В случае задействования подключенного
предохранительного устройства во время движения
ворот (контакт разомкнут) ворота сразу
останавливаются. После замыкания контакта аварийного
выключения привод ворот можно снова перемещать,
подав следующий импульс.
Подключение. Отсоединить штекер с зеленой
перемычкой от внешнего разъема А 5 и сохранить его.
Подсоединить предохранительное устройство.
21 Дополнительные подключения
Дополнительное освещение
Подключение разрешается выполнять только
специалисту-электрику. Дополнительно к лампе привода
(Светодиодная лампа 5 Вт) можно подключить
дополнительное освещение мощностью не более 60 Вт
(кроме люминесцентных трубок) к клеммам 1 и 2.
Примечание. Некоторые энергосберегающие лампы
могут вызывать помехи радиосигналу.
Внешний импульсный вход
К клеммам 18 и 19 можно подключить внешний
импульсный сигнал (например, настенный
переключатель). Стационарно смонтированные
устройства управления, например, кнопки и проч.
должны быть установлены на высоте не менее 1,5 м и в
поле зрения ворот, но в стороне от движущихся частей.
Выключатели, приводимые в действие ключом, должны
быть установлены на низкой высоте.
Дополнительная антенна
К клеммам 21 и 20 (GND) можно подключить внешнюю
антенну. Внутренняя антенна (клемма 21) должна быть
отсоединена.
19 18
20
21

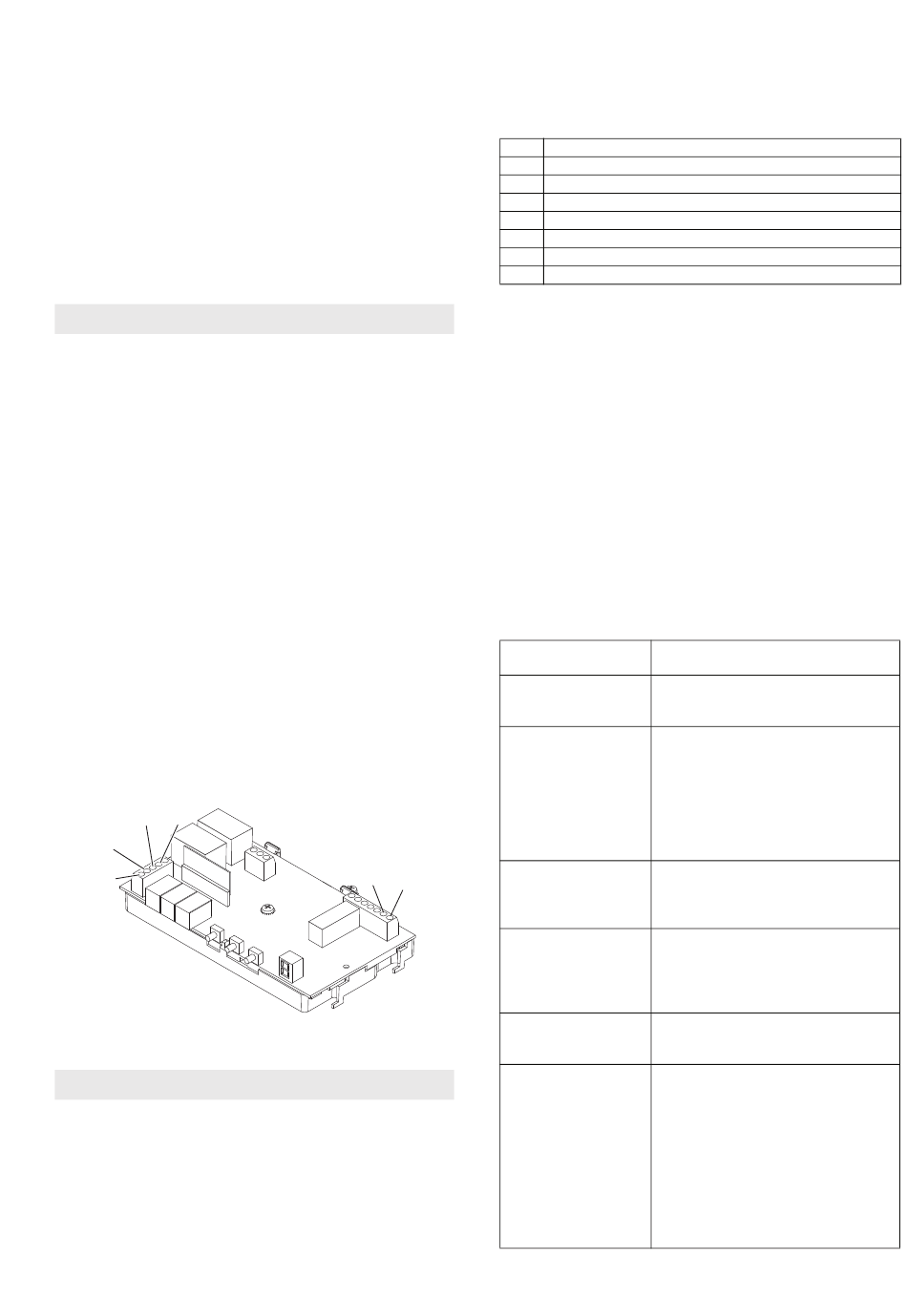

Изображение: плата управления. См. также стр. 206.
22 Устранение неисправностей
Помеховые частоты
Радиосигналы других передатчиков с частотой 868 МГц
могут приводить к помехам в работе привода ворот.
Magic 600-2
подключаются
2
1
IP2285 11/2017
Самодиагностика
После включения, после каждого периода работы
двигателя и через каждые 2,25 ч в нерабочем состоянии
выполняется процедура самодиагностики.
Исправное состояние = сигнал статуса.
Сигналы об ошибках
2 Данные EEprom
3 Измерение тока
4 Аппаратура LS
5 Выключение тиристоров
6 Выключение реле
7 Проверка сторожевой схемы
8 Проверка ROM
9 Проверка RAM
Устранение неисправностей. Выполнить сброс (раздел
19) и затем этап Первоначальная настройка привода
ворот (раздел 15).
В случае повторного появления неисправности
обратиться в сервисную службу.
Указание. Если одна и та же неисправность обнаружена
в ходе 2 последовательных процедур самодиагностики,
устройство управления блокируется (команды не
принимаются). Спустя примерно 1 минуту снова
выполняется процедура самодиагностики. Если при этом
неисправность не будет обнаружена, блокировка
снимается. Если неисправность сохранится, необходимо
выполнить сброс. Все настройки при этом удаляются.
Необходимо заново выполнить первоначальную
настройку привода ворот.
Причины неисправностей и их устранение
Описание Возможная причина и ее
устранение
Лампа привода Ворота наткнулись на
ворот равномерно препятствие, выполнить проверку
мигает функций.
Лампа привода Не выполнена первоначальная
ворот мигает настройка привода ворот,
интервалами по 4 защитное устройство отключения
усилия привода не действует!
Выполнить первоначальную
настройку привода ворот
Первоначальная настройка
привода ворот (раздел 15).
Предохранительная Неправильная настройка на
функция при ворота или препятствие /
препятствиях не выполнить сброс и повторить
работает первоначальную настройку
Привод вообще не Электропитание отсутствует или
движется не соответствует / неисправен
предохранитель устройства
управления двигателем /
проверить внешние разъемы 7 и 8
Привод работает с Каретка не зафиксирована /
перебоями зубчатый ремень не натянут /
обледенение порога ворот
Привод медленно Идет автоматическая
закрывает ворота первоначальная настройка
(плавный ход), а рабочего хода привода. После
лампа привода достижения конечного положения
ворот мигает ЗАКР автоматически выполняется
перемещение в конечное
положение ОТКР. Если затем
лампа привода ворот мигает
интервалами по 4, выполнить этап
Первоначальная настройка
привода ворот (раздел 15)
