20 Připojit přídavná bezpečnostní zařízení
Světelná závora
Funkce: Při uvedení bezpečnostního vstupu v činnost
(kontakt se rozepne) se pohon zastaví a reverzuje až do
dosažení koncové polohy OTEVŘENO.
Je-li kromě toho aktivována funkce "zavírací automatika",
najede pohon po třech po sobě následujících hlášeních
překážky do koncové polohy OTEVŘENO a vypne se.
Připojení: Zástrčku se žlutým můstkem vytáhnout na externí
přípojce 2 a uschovat. Nastrčit bezpečnostní zařízení.
Bezpečnostní lišta, optoelektronický senzor
výstražné světlo
se připojí prostřednictvím
rozšiřovacích modulů.
Nouzové zastavení
Funkce: V případě, že se připojené bezpečnostní zařízení
během přísunu vrat uvede v činnost (kontakt se rozpojí),
zastaví se vrata okamžitě. Po sepnutí kontaktu Nouzového
zastavení lze pohonem vrat dalším impulzem znovu
pohybovat.
Připojení: Zástrčku se žlutým můstkem vytáhnout na externí
přípojce 5 a uschovat. Nastrčit bezpečnostní zařízení.
21 Přídavné přípojky
Přídavné osvětlení
Připojení smí provést jen odborná elektrotechnická síla. K
osvětlení pohonu (LED žárovka 5 W) lze navíc připojit
přídavné osvětlení max. 60 W (ne zářivka) na svorky 1 a 2.
Poznámka: Některé žárovky s úsporou energie mohou rušit
radiový signál.
Externí vstup impulzů
Na svorkách 18 a 19 lze připojit externí signál impulzů (např.
nástěnné tlačítko). Pevně instalované ovládací prvky jako
spínače apod. musejí být montovány minimálně ve výšce 1,5
m a na dohled od vrat, avšak vždy mimo dosah pohyblivých
částí. Klíčové spínače lze instalovat do nižší výšky.
Přídavná anténa
Na svorkách 21 a 20 (GND) lze připojit externí anténu. U
interní antény (svorka 21) se musí svorky odpojit.
19
18
20
21

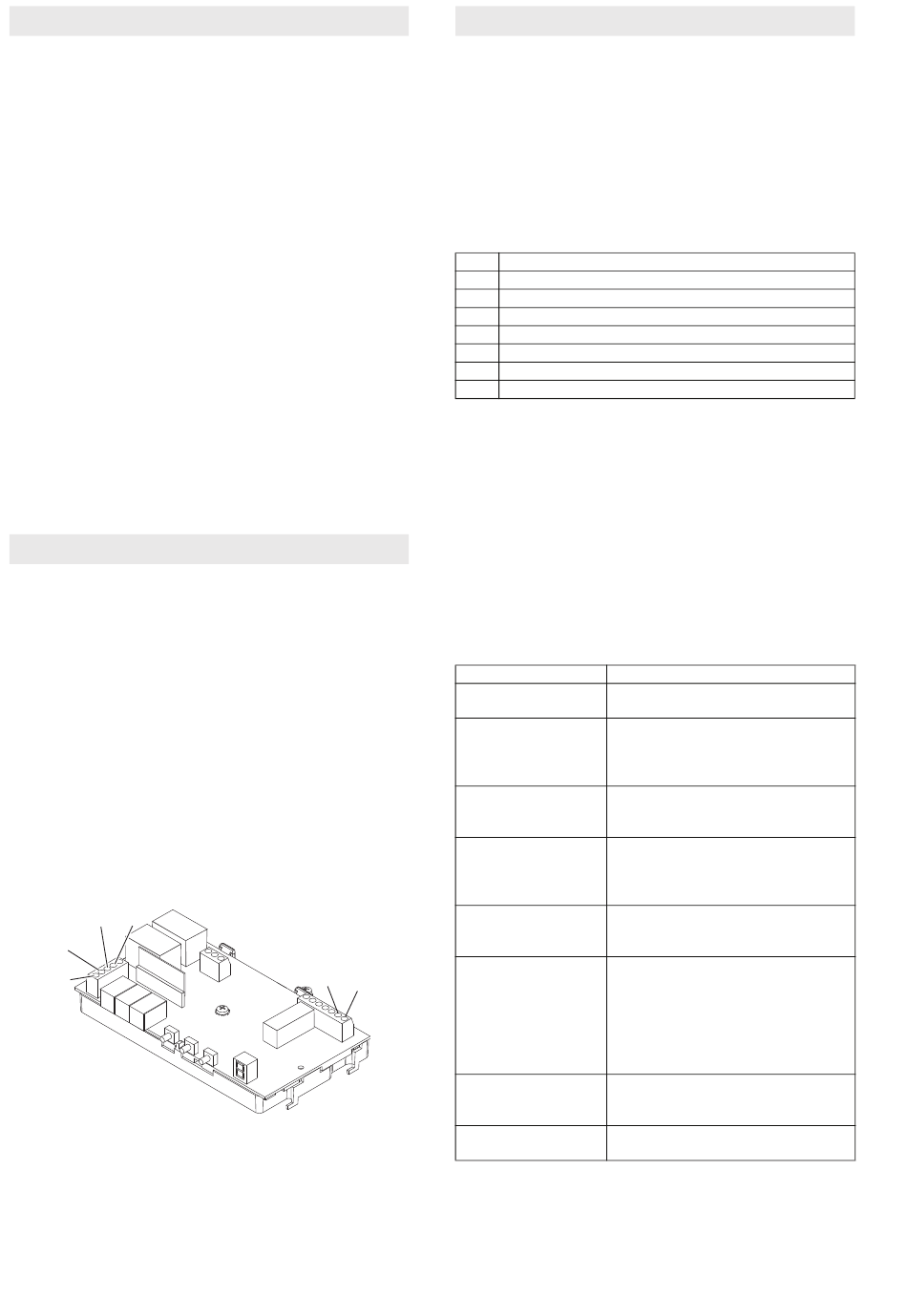

Obrázek: Řídicí deska tištěných spojů. Viz také stranu 206.
108 / 206
22 Odstranění poruch
Rušivé kmitočty
Radiové signály jiných vysílacích stanic o kmitočtu 868 MHz
mohou rušivě působit na pohon vrat.
Samočinný test
Po zapnutí, každém chodu motoru a každých 2.25 h v
klidovém stavu se vykoná samočinný test.
Bez chyby = stavové hlášení.
Hlášení chyb
2
a
3
4
5
6
7
8
9
Odstranění chyb: Reset (Kapitola 19) a pak vykonat
pracovní krok Naučit pohon vrat (Kapitola 15) .
Objeví-li se chyba znovu, vyžádejte servis.
Upozornění: Zjistí-li se u 2 samočinných testů stejná chyba,
nastane zablokování řízení (nepřijímají se příkazy). Po cca.
další minutě se znovu vykoná samočinný test. Nestanoví-li se
chyba, zablokování se znovu zruší. Pokud chyba trvá, musí
se provést Reset. Tím se vymažou všechna nastavení.
Pohon vrat se musí znovu naučit.
Příčiny chyb / pomoc
Popis
Světlo pohonu vrat
rovnoměrně bliká
Světlo pohonu vrat
bliká ve 4 intervalech
Zajištění překážky
bez funkce
Pohon vůbec neběží Bez zásobování proudem nebo
Pohon běží chybně
Pohon zavírá vrata
2
1
pomalu (pozvolný
chod), zatímco
osvětlení pohonu vrat
bliká
Pohon se během
chodu vypne
Ruční vysílač bez
funkce, LED nebliká
IP2285 11/2017
Data EEprom
Měření proudu
Hardware SZ
Odpojení tyristory
Odpojení relé
Test Watchdog
Test ROM
Test RAM
Pravděpodobná příčina / pomoc
Vrata najela na překážku. Vykonat
test funkce
Pohon vrat není naučen, pozor,
neexistuje ochrana odpojením síly!
Pohon vrat Naučit pohon vrat
(Kapitola 15) vykonat.
chybně nastavená vrata nebo
překážka / Reset a provést znovu
naučení.
chybné zásobování proudem /
Závadná pojistka řízení motoru /
Přezkoušet externí přípojky 7 a 8
Saně nejsou zapadlé / Ozubený
řemen není napnut / Zamrzlý práh
vrat
Pohon se samostatně naučí
pracovní dráhu. Po koncové poloze
ZAVŘENO nastane automaticky
jízda ke koncové poloze
OTEVŘENO. Světlo pohonu vrat
bliká ve 4 intervalech, vykonat
Naučit pohon vrat (Kapitola 15)
Přezkoušet vrata vzhledem k jejich
lehkému chodu a zajištění překážek
/ Vykonat Reset /Naučit pohon vrat
Obnovit baterii
Magic 600-2
