De aandrijving mag niet zonder vastgekoppelde
deur worden gebruikt. De elektronica zou
daardoor verkeerde krachtwaarden inlezen.
Functiestoringen kunnen het gevolg zijn.

18 Programmering

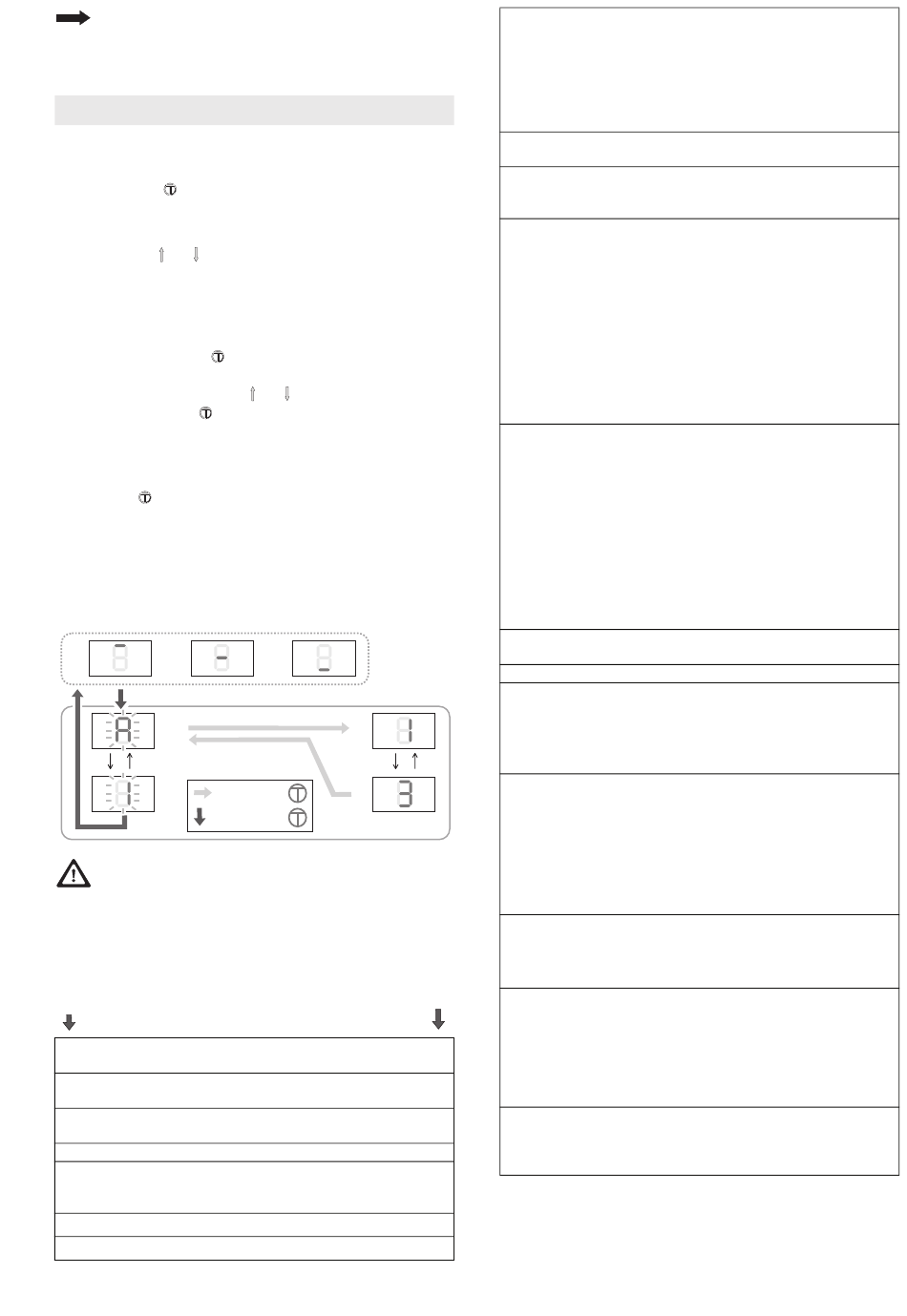

Programmeermodus inschakelen
Tijdens 1 van de 3 statusmeldingen A, B of C (zie Hoofdstuk
10) Toets menu langer dan 1,5 seconden indrukken. Het
display verandert in de menu-aanduiding (D).
Programmeermenu selecteren
Met de toetsen en het gewenste menu selecteren. De 2-
cijferige menuaanduiding wordt afwisselend knipperend
weergegeven. Voor menu A0 verschijnt: A 0 A...
Menuwaarde weergeven / veranderen
Indicaties: toets menu
indrukken, de menuwaarde (E) verschijnt.
Veranderen: met de toetsen
Opslaan: toets menu korter dan 1,5 seconden indrukken,
het programmeermenu (D) verschijnt weer.
Programmeermodus verlaten
Toets menu langer dan 1,5 seconden indrukken, het
display verandert in de statusmelding, wijzigingen worden
opgeslagen.
Als tijdens de programmeerfase binnen 15 seconden geen
toets wordt ingedrukt, wordt de programmeermodus
automatisch verlaten.
A B
D
D <1,5 Sek
>1,5 Sek
LET OP: Als de waarden van het
programmeermenu A0 tot A4 worden veranderd, is
er geen bescherming meer door de krachtuitschakeling!
Lees vóór het weer in gebruik nemen de deuraandrijving
opnieuw in. Daartoe Deuraandrijving inlezen (Hoofdstuk 15)
uitvoeren.
Menu
Functie, instelbereik, eenheid
A0 Lengte SOFTLOOP OPEN in 7 cm
0..9
A1 Lengte SOFTLOOP DICHT in 7 cm
0..9
A2 Softloopsnelheid (DICHT) mm/sec
0= 50...9= 140
A3 Backjump, UIT= 0 AAN= 1
A4 Looprichtingsverandering, UIT= 0 AAN= 1
Instelling (met +/-) alleen mogelijk als stekker
NOODSTOP (1, groen) er uitgehaald is.
A5 Krachttoevoer OPEN
A6 Krachttoevoer DICHT
Magic 600-2
korter dan 1,5 seconden
en waarde veranderen.
C
E
E
Fabrieksinstelling
1)
0..9
1)
0..9
A7 Deurtype: plafond-sectionaaldeur/kanteldeur = 0
zijwaardsesectionaaldeur* = 1
zijwaardsesectionaaldeur* met softstart = 2
* Obstakelvrijgave ook in richting OPEN
Als A7 is veranderd, resetten
en dan deuraandrijving opnieuw inleren.
(Hoofdstuk 15).
A8 Waarschuwingstijd (OPEN/DICHT) 1=2 sec...
8=16 sec
A9 Extra kaart
0= ZKMagicS
1= ZKMagic
b0 Relais 1 (bij extra kaart ZKMagic)
0= geen functie
1= E-slot
2= waarschuwingslampje*
3= fotoceltest* (onderbreking zenderspanning)
4= toestandsweergave*: deur op eindstand OPEN
5= toestandsweergave*: deur op eindstand
DICHT
6= groen stoplicht*
7= rood stoplicht*
* als A9= 1
b1 Relais 2 (bij extra kaart ZKMagic)
0= geen functie
1= E-slot*
2= waarschuwingslampje*
3= fotoceltest* (onderbreking zenderspanning)
4= toestandsweergave*: deur op eindstand OPEN
5= toestandsweergave*: deur op eindstand
DICHT
6= groen stoplicht*
7= rood stoplicht*
* als A9= 1
b2 Sluitkantbeveiliging (extra module)
0= UIT
b3 Vrijloopherkenning 0= UIT 01= AAN
b4 Automatisch sluitmechanisme
0= UIT
3= 1 min
3= 5 min
Exclusief waarschuwingstijd
b6 Onderhoudsbeurt*
0= UIT
1..9 (1000-deurbewegingen)
Voorbeeld: 5 = 5000 deurbewegingen
Na afloop van de onderhoudsbeurt knippert de
aandrijfverlichting na elk gebruik van de deur.
Verstellen zet de teller van de onderhoudsbeurt
terug.
b7 Versienummer: 8 cijfers worden twee maal achter
elkaar met „-" ervoor weergegeven.
Voorbeeld: -04200510 geeft aan:
versie: 04 datum: 20.05.10
b8 Servicemodus
0= bedieningsveld vrij, menupunten verstelbaar
1= bedieningsveld geblokkeerd, menupunten niet
2 verstelbaar
2= gegevensuitgave (extra kaart)
Instelling alleen mogelijk als stekker NOODSTOP
4
(1, groen) en fotocel (2, geel) er uitgehaald zijn.
b9 Rittenteller: 8 cijfers worden twee maal achter elkaar
5
met „-" ervoor weergegeven.
Voorbeeld: -00008000 geeft aan:
1
8.000 ritten
0
3
3
IP2285 11/2017
(Hoofdstuk 19)
1= OSE
1)
1= 10 sec 2= 30 sec
4= 2 min 5= 3 min
4= 10 min 8= 15 min
0
0
0
0
0
0
1
0
0
0
59 / 206
