Ditec CUBIC
IP1812 • 2016-02-05
www.entrematic.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für entrematic Ditec CUBIC

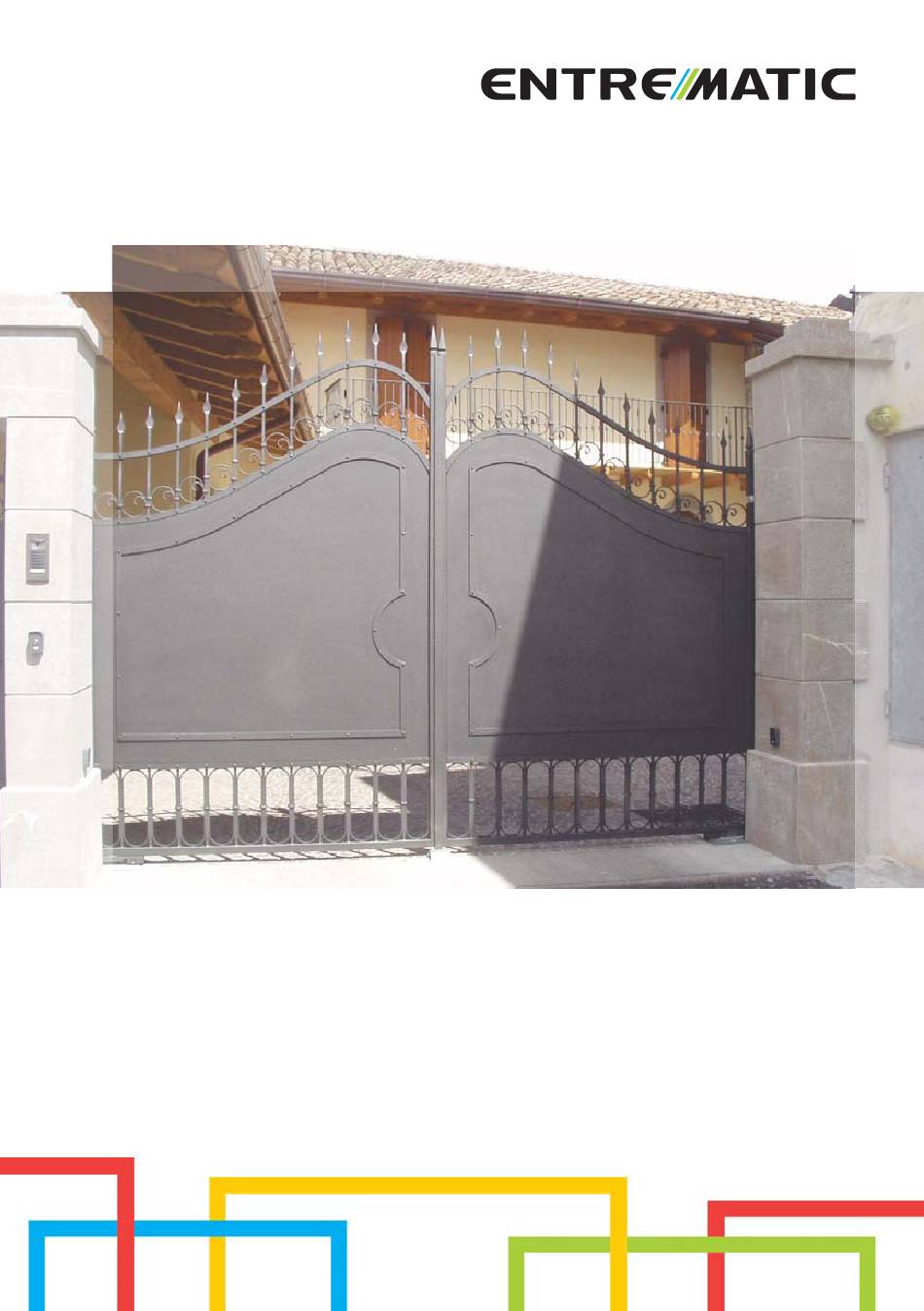

  • Seite 1 Ditec CUBIC IP1812 • 2016-02-05 www.entrematic.com...
  • Seite 2 Italiano English Français Deutsch Español Português...
  • Seite 18 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
  • Seite 34 Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
  • Seite 50 Installateur: Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
  • Seite 51 Ditec CUBIC IP1812DE Technisches Handbuch Drehtorantriebe (Originalsprachlichen Anweisungen) www.entrematic.com...
  • Seite 52: Zeichenerklärung

    Dieses Symbol verweist auf nützliche Informationen für den korrekten Betrieb des Produkts. Alle Rechte an diesem Material sind ausschließliches Eigentum von Entrematic Group AB. Obwohl der Inhalt die- ser Publikation mit größter Sorgfalt erstellt wurde, kann Entrematic Group AB keinerlei Haftung für Schäden übernehmen, die durch mögliche Fehler oder Auslassungen in dieser Publikation verursacht wurden.
  • Seite 53: Allgemeine Sicherheitshinweise

    1. Allgemeine Sicherheitshinweise Die Nichteinhaltung der in dieser Gebrauchsanleitung enthaltenen Informationen kann Verletzungen oder Schäden am Gerät verursachen. Diese Anleitungen für zukünftiges Nachschlagen aufbewahren Das vorliegende Installationshandbuch ist ausschließlich für das Fachpersonal bestimmt. Die Montage, die elektrischen Anschlüsse und Einstellungen sind fachgerecht und unter Be- achtung der Montageanweisung durch qualifiziertes Personal auszuführen.
  • Seite 54: Allgemeine Sicherheitshinweise Für Den Benutzer

    Allgemeine Sicherheitshinweise für den Benutzer Diese Hinweise sind ein wichtiger Bestandteil des Produkts und dem Betreiber auszuhändigen. Lesen Sie sie aufmerksam durch, denn sie liefern wichtige Informationen zur Sicherheit bei Installation, Gebrauch und Wartung. Bewahren Sie diese Anleitungen auf und geben Sie diese an mögliche Mitbe- nutzer der Anlage weiter.
  • Seite 55: Einbauerklärung Für Unvollständige Maschinen

    2. Einbauerklärung für unvollständige Maschinen (Richtlinie 2006/42/EG, Anhang II-B) Der Hersteller Entrematic Group AB mit Firmensitz in Lodjursgatan 10, SE-261 44 Landskro- na, Schweden erklärt, dass der Antrieb für Drehtorantrieb des Typs Ditec CUBIC6-CUBIC6H- -CUBIC6HV: - für den Einbau in ein handbetriebenes Tor hergestellt wurde, um im Sinne der Richtlinie 2006/42/EG eine Maschine darzustellen.
  • Seite 56: Technische Daten

    3. Technische Daten CUBIC6 CUBI6H CUBIC6HV Spannungsversorgung 230 V~ 50 Hz 24 V 24 V Stromaufnahme 1,5 A 12 A 12 A Drehmoment 340 Nm 340 Nm 220 Nm Kondensator 10 µF Geschwindigkeit 18 s/90° 12÷25 s/90° 6÷13 s/90° Max. Öffnung 110°-180°...
  • Seite 57 4. Installationsbeispiel Bez. Kode Beschreibung GOL4 Funksteuerung LAMPH Blinkleuchte 24 V= LAMP Blinkleuchte 230 V~ XEL5 Schlüsselschalter GOL4M Funkcodetaster LAB9 Schleifenauswerter für die Durchfahrts-/Durchgangskontrolle Steuerung LOGICM VIVAH CUBIC6 Antrieb 230 V~ CUBIC6H Antrieb 24 V= CUBIC6C Einbauzarge CUBIC6CG Überdimensioniert Einbauzarge CUBIC6CY Edelstahl Einbauzarge CUBIC6L...
  • Seite 58 5. Anwendungsbeispiel CUBIC6L - CUBIC6LG max 110° CUBIC6TC max 180°...
  • Seite 59: Installation Des Getriebemotors

    6. Montage Sofern nichts anderes angegeben wird, gelten alle Maße in Millimetern (mm). 6.1 Einleitende Kontrollen Prüfen, ob die Konstruktion des Tors widerstandsfähig ist und die Schaniere geschmiert sind. Für die Öffnung und Schließung ist je ein Anschlag vorzusehen. ANMERKUNG.: ist ein Flügel des Tores länger als 2,5 m, wird ein Elektroschloss empfohlen. 6.2 Installation der Einbauzarge Die Installation der Einbauzarge wie im zugehörigen Handbuch beschrieben ausführen.
  • Seite 60: Installation Mit Cubic6L-Cubic6Lg

    6.6 Installation mit CUBIC6L-CUBIC6LG Den Hebel [A] einsetzen und die mechanische Sperren [B] und [C] positionieren und einstellen, wie in der Abbildung dargestellt. ANMERKUNG: das abgebildete Beispiel zeigt die Installation des Motors am rechten Torflügel. 6.7 Installation mit CUBIC6TC Die Ritzel [A] einsetzen und die beiden Ritzeln [B] mit der Kette verbinden, wie in der Abbildung dargestellt.
  • Seite 61: Installation Mit Cubic6Fm

    6.8 Installation mit CUBIC6FM Der Laufweg der Flügel kann durch zwei magnetischen Endschaltern beschränkt werden. Die Installation der magnetische Endschalter erfolgt wie im Benutzerhandbuch beschrieben. Schliessen Sie die elektronischen Anschlüsse wie im Schaltplan dargestellt an. ACHTUNG: die Magnetendschalter können die Stromversorgung des Motors nicht unterbrechen 7.
  • Seite 62: Regelmäßiger Wartungsplan

    8. Regelmäßiger Wartungsplan Führen Sie die nachstehenden Arbeitsschritte und Überprüfungen alle 6 Monate durch, je nachdem wie oft der Antrieb verwendet wird. Unterbrechen Sie die Spannungsversorgung- 230 V~ und Akku (soweit vorhanden): Hebelsystem des Getriebemotors schmieren. Tordrehpunkte schmieren. Torschanier schmieren. Zustand der Elektroanschlüsse überprüfen.
  • Seite 63: Allgemeine Sicherheitshinweise Für Die Benutzersicherheit

    Bedienungsanleitung Allgemeine Sicherheitshinweise für die Benutzersicherheit Diese Hinweise sind ein wich- tiger Bestandteil des Produkts und dem Betreiber auszuhändigen. Lesen Sie sie aufmerksam durch, denn sie liefern wichtige Informati- onen zur Sicherheit bei Installation, Gebrauch und Wartung. Bewahren Sie diese Anleitungen auf und geben Sie diese an mögliche Mitbenutzer der Anlage weiter.
  • Seite 64 an einen Fachmann. Zuwiderhandlungen können Gefahrensituationen mit sich bringen. Reparaturen oder technische Arbeiten dürfen ausschließlich durch Fachpersonal ausgeführt werden. Reinigungs- und Wartungsarbeiten dürfen nicht durch unbeaufsichtigte Kinder ausgeführt werden. Um die Leistung und Betriebstüchtigkeit der Anlage zu gewährleisten, müssen die planmäßigen Wartungsarbeiten an der motorisierten Tür oder am Tor durch Fachpersonal nach Vorgabe des Herstellers aus- geführt werden.
  • Seite 65: Anweisungen Zur Manuellen Entriegelung

    Flügel wieder vollständig eingehängt ist. ACHTUNG: die Verriegelung und Entriegelung der Flügel darf nur bei stillstehendem Motor erfolgen. Bei Problemen, für Fragen und/oder Informationen wenden Sie sich bitte an den Kun- dendienst. Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com...
  • Seite 66 Ihr Fachhändler: Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
  • Seite 82 Instalador: Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
  • Seite 98 Instalador: Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.entrematic.com...
  • Seite 100 Entrematic Group AB Lodjursgatan 10 SE-261 44 Landskrona Sweden www.entrematic.com...
