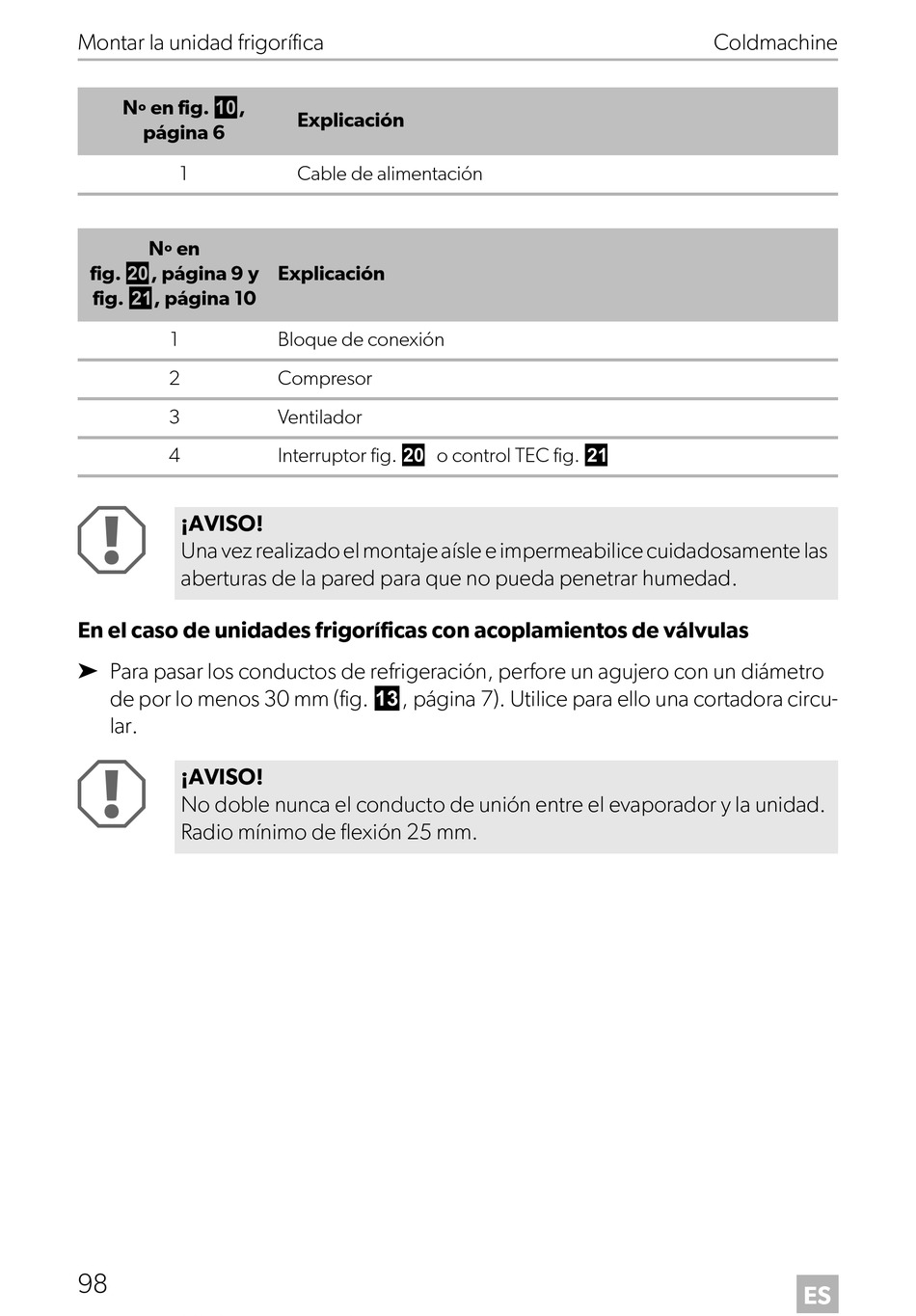

Dometic ColdMachine 54 Montage- Und Bedienungsanleitung Seite 98

Montar la unidad frigorífica
Nº en fig. 0,
página 6
1
Nº en
fig. j, página 9 y
fig. k, página 10
1
2
3
4
A
¡AVISO!
Una vez realizado el montaje aísle e impermeabilice cuidadosamente las
aberturas de la pared para que no pueda penetrar humedad.
En el caso de unidades frigoríficas con acoplamientos de válvulas
➤ Para pasar los conductos de refrigeración, perfore un agujero con un diámetro
de por lo menos 30 mm (fig. c, página 7). Utilice para ello una cortadora circu-
lar.
A
¡AVISO!
No doble nunca el conducto de unión entre el evaporador y la unidad.
Radio mínimo de flexión 25 mm.
98
Explicación
Cable de alimentación
Explicación
Bloque de conexión
Compresor
Ventilador
Interruptor fig. j o control TEC fig. k
Coldmachine
ES
