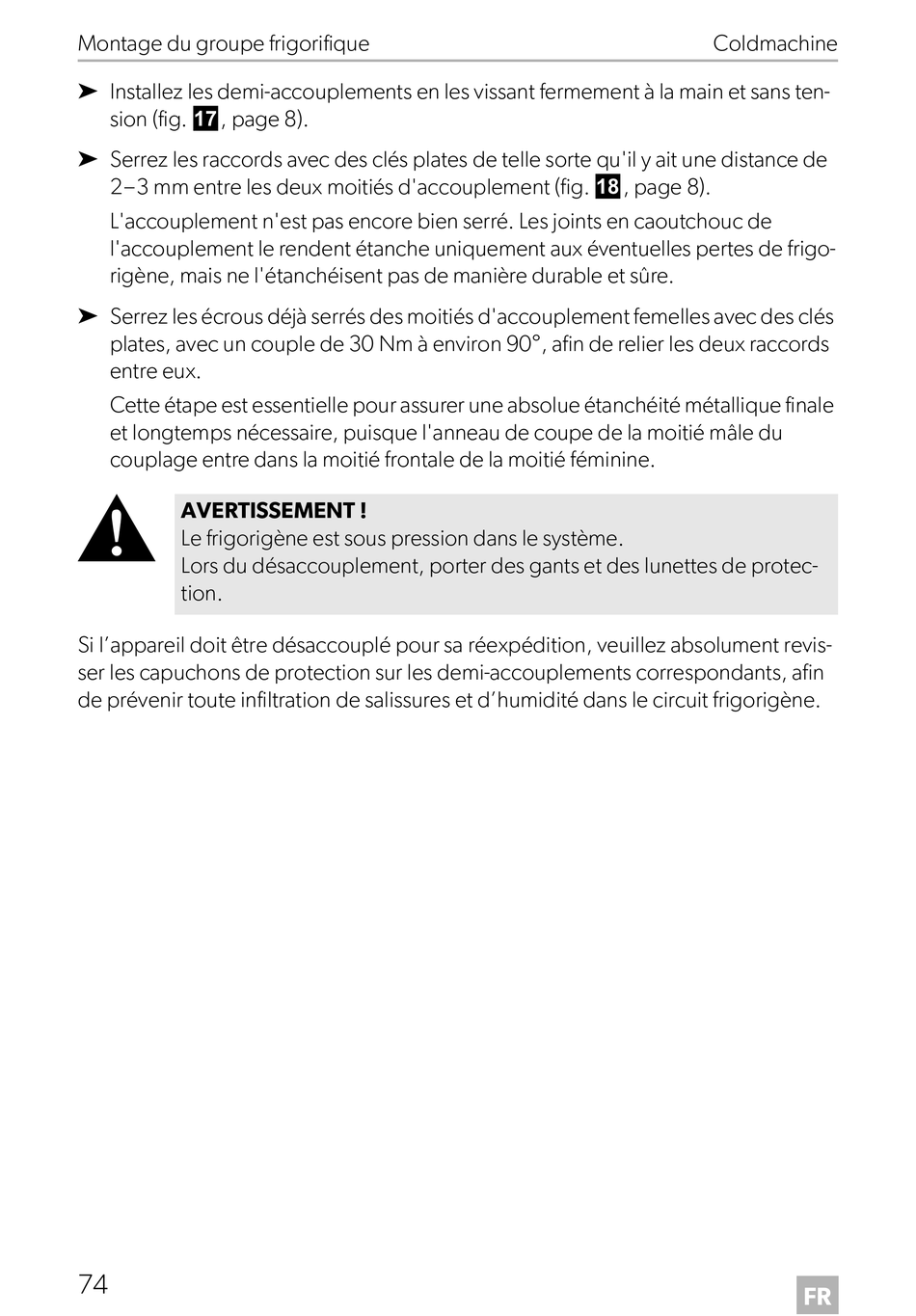

Montage du groupe frigorifique
➤ Installez les demi-accouplements en les vissant fermement à la main et sans ten-
sion (fig. g, page 8).
➤ Serrez les raccords avec des clés plates de telle sorte qu'il y ait une distance de
2–3 mm entre les deux moitiés d'accouplement (fig. h, page 8).
L'accouplement n'est pas encore bien serré. Les joints en caoutchouc de
l'accouplement le rendent étanche uniquement aux éventuelles pertes de frigo-
rigène, mais ne l'étanchéisent pas de manière durable et sûre.
➤ Serrez les écrous déjà serrés des moitiés d'accouplement femelles avec des clés
plates, avec un couple de 30 Nm à environ 90°, afin de relier les deux raccords
entre eux.
Cette étape est essentielle pour assurer une absolue étanchéité métallique finale
et longtemps nécessaire, puisque l'anneau de coupe de la moitié mâle du
couplage entre dans la moitié frontale de la moitié féminine.
!
AVERTISSEMENT !
Le frigorigène est sous pression dans le système.
Lors du désaccouplement, porter des gants et des lunettes de protec-
tion.
Si l'appareil doit être désaccouplé pour sa réexpédition, veuillez absolument revis-
ser les capuchons de protection sur les demi-accouplements correspondants, afin
de prévenir toute infiltration de salissures et d'humidité dans le circuit frigorigène.
