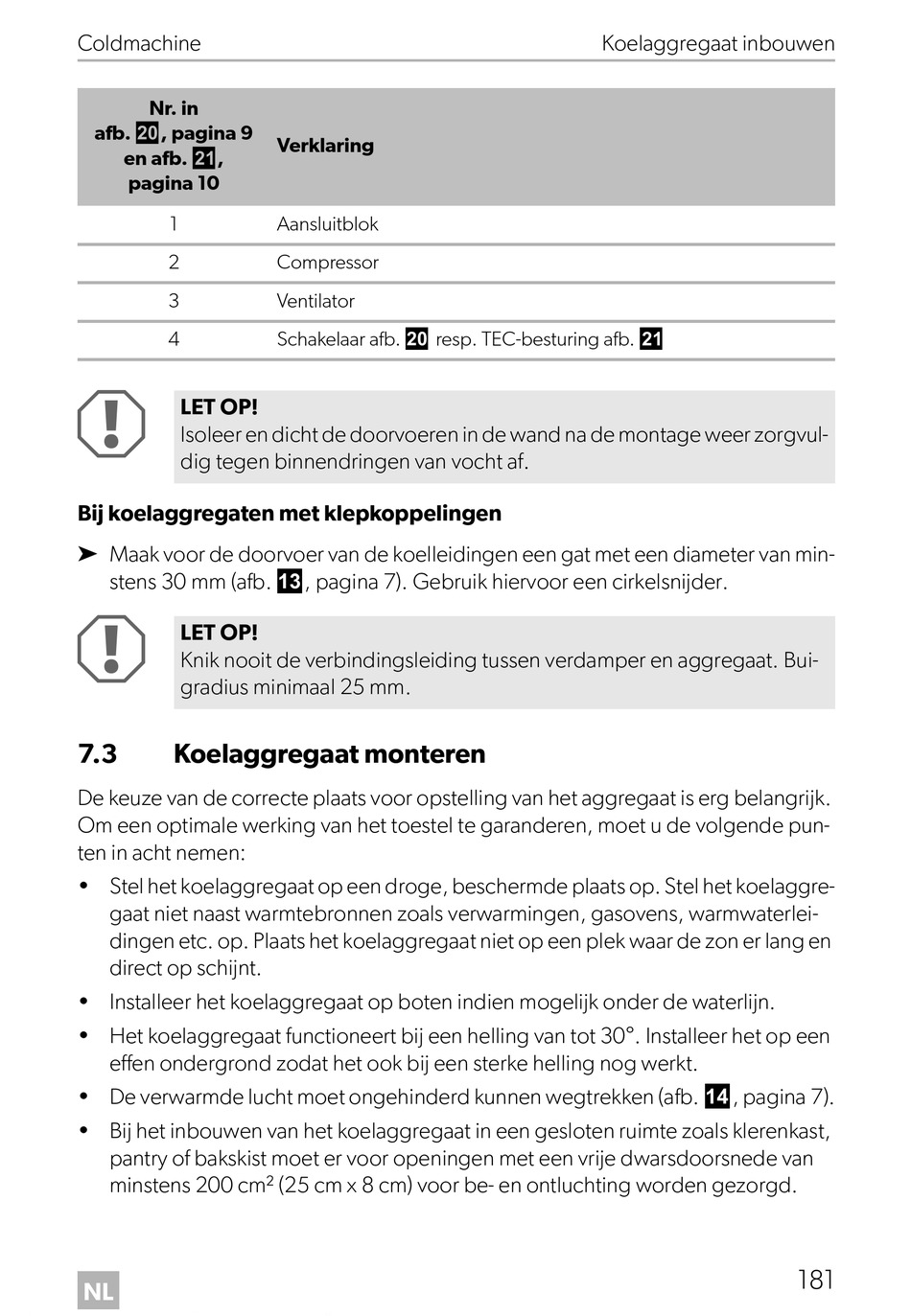

Dometic ColdMachine 54 Montage- Und Bedienungsanleitung Seite 181

Coldmachine
Nr. in
afb. j, pagina 9
en afb. k,
pagina 10
1
2
3
4
A
LET OP!
Isoleer en dicht de doorvoeren in de wand na de montage weer zorgvul-
dig tegen binnendringen van vocht af.
Bij koelaggregaten met klepkoppelingen
➤ Maak voor de doorvoer van de koelleidingen een gat met een diameter van min-
stens 30 mm (afb. c, pagina 7). Gebruik hiervoor een cirkelsnijder.
A
LET OP!
Knik nooit de verbindingsleiding tussen verdamper en aggregaat. Bui-
gradius minimaal 25 mm.
7.3 Koelaggregaat monteren
De keuze van de correcte plaats voor opstelling van het aggregaat is erg belangrijk.
Om een optimale werking van het toestel te garanderen, moet u de volgende pun-
ten in acht nemen:
• Stel het koelaggregaat op een droge, beschermde plaats op. Stel het koelaggre-
gaat niet naast warmtebronnen zoals verwarmingen, gasovens, warmwaterlei-
dingen etc. op. Plaats het koelaggregaat niet op een plek waar de zon er lang en
direct op schijnt.
• Installeer het koelaggregaat op boten indien mogelijk onder de waterlijn.
• Het koelaggregaat functioneert bij een helling van tot 30°. Installeer het op een
effen ondergrond zodat het ook bij een sterke helling nog werkt.
• De verwarmde lucht moet ongehinderd kunnen wegtrekken (afb. d, pagina 7).
• Bij het inbouwen van het koelaggregaat in een gesloten ruimte zoals klerenkast,
pantry of bakskist moet er voor openingen met een vrije dwarsdoorsnede van
minstens 200 cm² (25 cm x 8 cm) voor be- en ontluchting worden gezorgd.
NL
Verklaring
Aansluitblok
Compressor
Ventilator
Schakelaar afb. j resp. TEC-besturing afb. k
Koelaggregaat inbouwen
181
