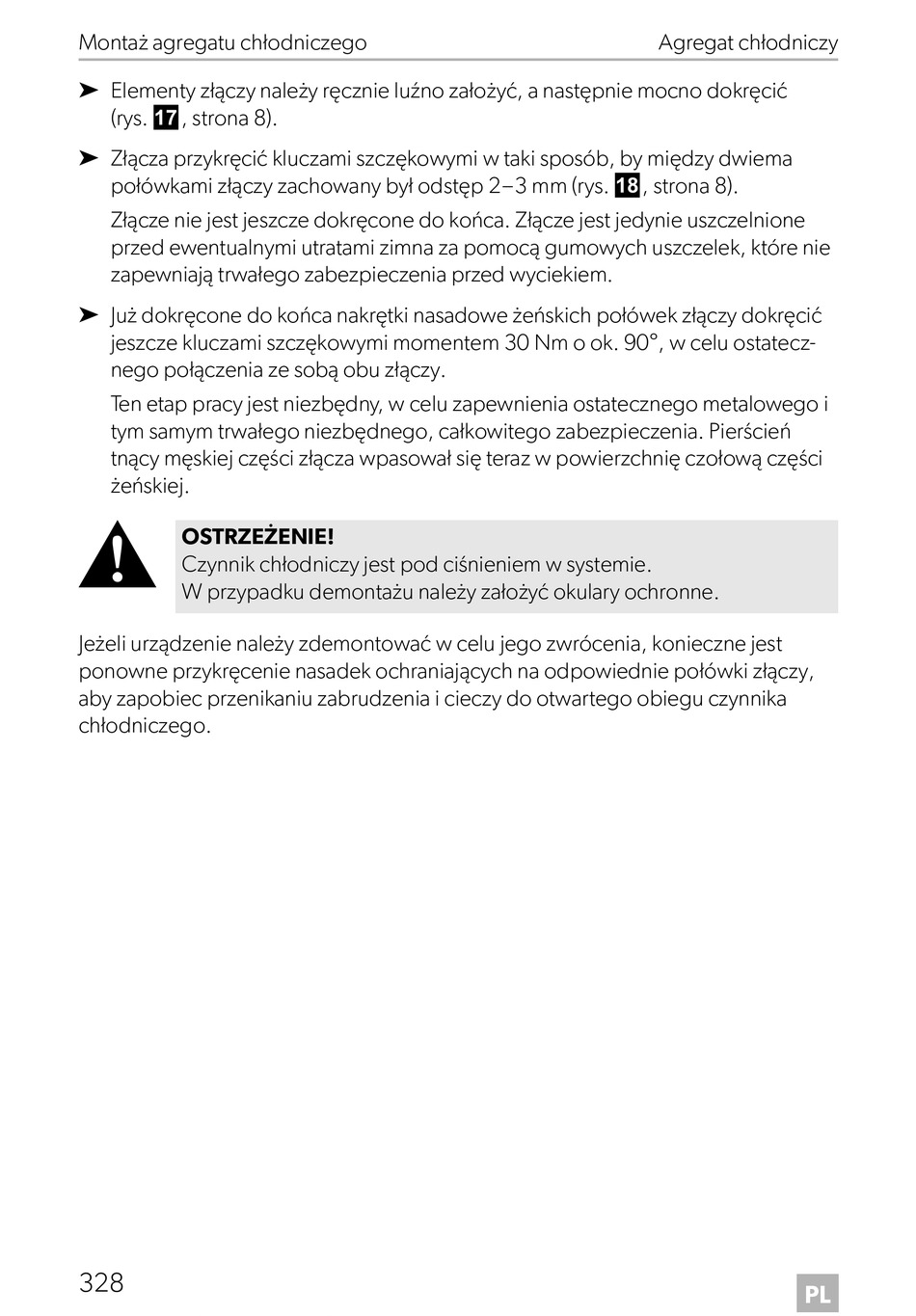

Montaż agregatu chłodniczego
➤ Elementy złączy należy ręcznie luźno założyć, a następnie mocno dokręcić
(rys. g, strona 8).
➤ Złącza przykręcić kluczami szczękowymi w taki sposób, by między dwiema
połówkami złączy zachowany był odstęp 2–3 mm (rys. h, strona 8).
Złącze nie jest jeszcze dokręcone do końca. Złącze jest jedynie uszczelnione
przed ewentualnymi utratami zimna za pomocą gumowych uszczelek, które nie
zapewniają trwałego zabezpieczenia przed wyciekiem.
➤ Już dokręcone do końca nakrętki nasadowe żeńskich połówek złączy dokręcić
jeszcze kluczami szczękowymi momentem 30 Nm o ok. 90°, w celu ostatecz-
nego połączenia ze sobą obu złączy.
Ten etap pracy jest niezbędny, w celu zapewnienia ostatecznego metalowego i
tym samym trwałego niezbędnego, całkowitego zabezpieczenia. Pierścień
tnący męskiej części złącza wpasował się teraz w powierzchnię czołową części
żeńskiej.
!
OSTRZEŻENIE!
Czynnik chłodniczy jest pod ciśnieniem w systemie.
W przypadku demontażu należy założyć okulary ochronne.
Jeżeli urządzenie należy zdemontować w celu jego zwrócenia, konieczne jest
ponowne przykręcenie nasadek ochraniających na odpowiednie połówki złączy,
aby zapobiec przenikaniu zabrudzenia i cieczy do otwartego obiegu czynnika
chłodniczego.
