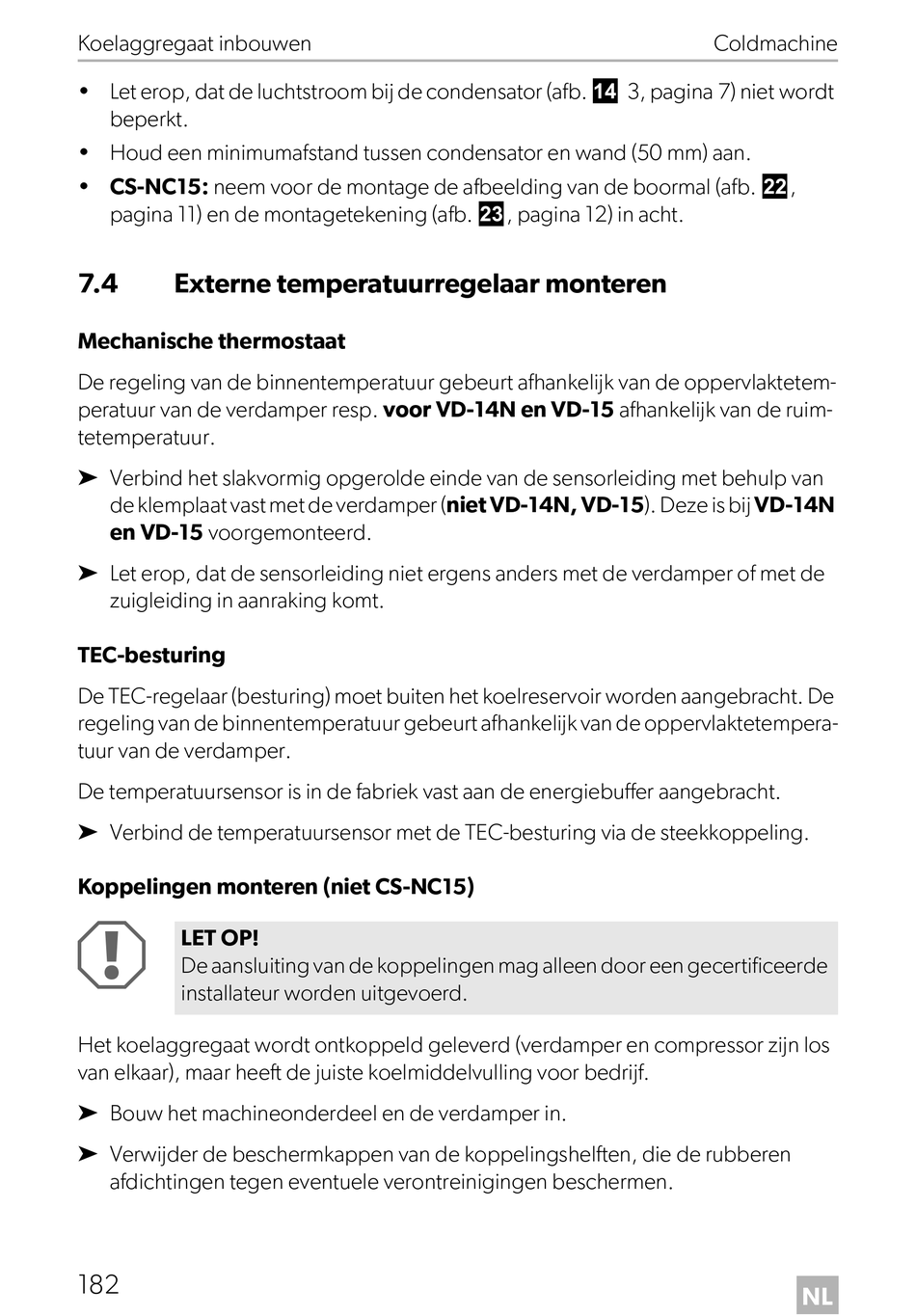

Dometic ColdMachine 54 Montage- Und Bedienungsanleitung Seite 182

Koelaggregaat inbouwen
• Let erop, dat de luchtstroom bij de condensator (afb. d 3, pagina 7) niet wordt
beperkt.
• Houd een minimumafstand tussen condensator en wand (50 mm) aan.
• CS-NC15: neem voor de montage de afbeelding van de boormal (afb. l,
pagina 11) en de montagetekening (afb. m, pagina 12) in acht.
7.4 Externe temperatuurregelaar monteren
Mechanische thermostaat
De regeling van de binnentemperatuur gebeurt afhankelijk van de oppervlaktetem-
peratuur van de verdamper resp. voor VD-14N en VD-15 afhankelijk van de ruim-
tetemperatuur.
➤ Verbind het slakvormig opgerolde einde van de sensorleiding met behulp van
de klemplaat vast met de verdamper (niet VD-14N, VD-15). Deze is bij VD-14N
en VD-15 voorgemonteerd.
➤ Let erop, dat de sensorleiding niet ergens anders met de verdamper of met de
zuigleiding in aanraking komt.
TEC-besturing
De TEC-regelaar (besturing) moet buiten het koelreservoir worden aangebracht. De
regeling van de binnentemperatuur gebeurt afhankelijk van de oppervlaktetempera-
tuur van de verdamper.
De temperatuursensor is in de fabriek vast aan de energiebuffer aangebracht.
➤ Verbind de temperatuursensor met de TEC-besturing via de steekkoppeling.
Koppelingen monteren (niet CS-NC15)
A
LET OP!
De aansluiting van de koppelingen mag alleen door een gecertificeerde
installateur worden uitgevoerd.
Het koelaggregaat wordt ontkoppeld geleverd (verdamper en compressor zijn los
van elkaar), maar heeft de juiste koelmiddelvulling voor bedrijf.
➤ Bouw het machineonderdeel en de verdamper in.
➤ Verwijder de beschermkappen van de koppelingshelften, die de rubberen
afdichtingen tegen eventuele verontreinigingen beschermen.
