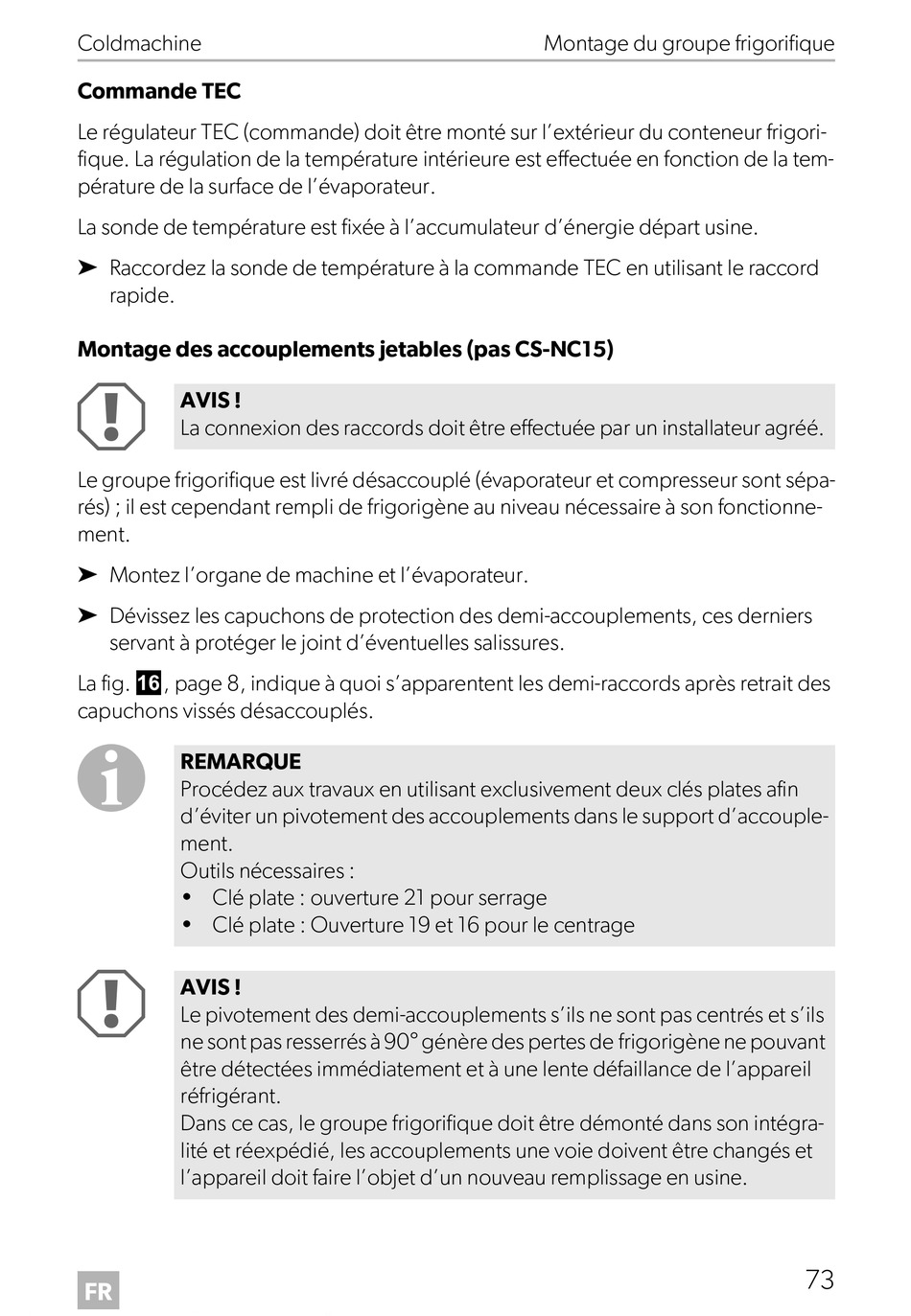

Coldmachine
Commande TEC
Le régulateur TEC (commande) doit être monté sur l'extérieur du conteneur frigori-
fique. La régulation de la température intérieure est effectuée en fonction de la tem-
pérature de la surface de l'évaporateur.
La sonde de température est fixée à l'accumulateur d'énergie départ usine.
➤ Raccordez la sonde de température à la commande TEC en utilisant le raccord
rapide.
Montage des accouplements jetables (pas CS-NC15)
A
AVIS !
La connexion des raccords doit être effectuée par un installateur agréé.
Le groupe frigorifique est livré désaccouplé (évaporateur et compresseur sont sépa-
rés) ; il est cependant rempli de frigorigène au niveau nécessaire à son fonctionne-
ment.
➤ Montez l'organe de machine et l'évaporateur.
➤ Dévissez les capuchons de protection des demi-accouplements, ces derniers
servant à protéger le joint d'éventuelles salissures.
La fig. f, page 8, indique à quoi s'apparentent les demi-raccords après retrait des
capuchons vissés désaccouplés.
I
REMARQUE
Procédez aux travaux en utilisant exclusivement deux clés plates afin
d'éviter un pivotement des accouplements dans le support d'accouple-
ment.
Outils nécessaires :
• Clé plate : ouverture 21 pour serrage
• Clé plate : Ouverture 19 et 16 pour le centrage
A
AVIS !
Le pivotement des demi-accouplements s'ils ne sont pas centrés et s'ils
ne sont pas resserrés à 90° génère des pertes de frigorigène ne pouvant
être détectées immédiatement et à une lente défaillance de l'appareil
réfrigérant.
Dans ce cas, le groupe frigorifique doit être démonté dans son intégra-
lité et réexpédié, les accouplements une voie doivent être changés et
l'appareil doit faire l'objet d'un nouveau remplissage en usine.
FR
Montage du groupe frigorifique
73
