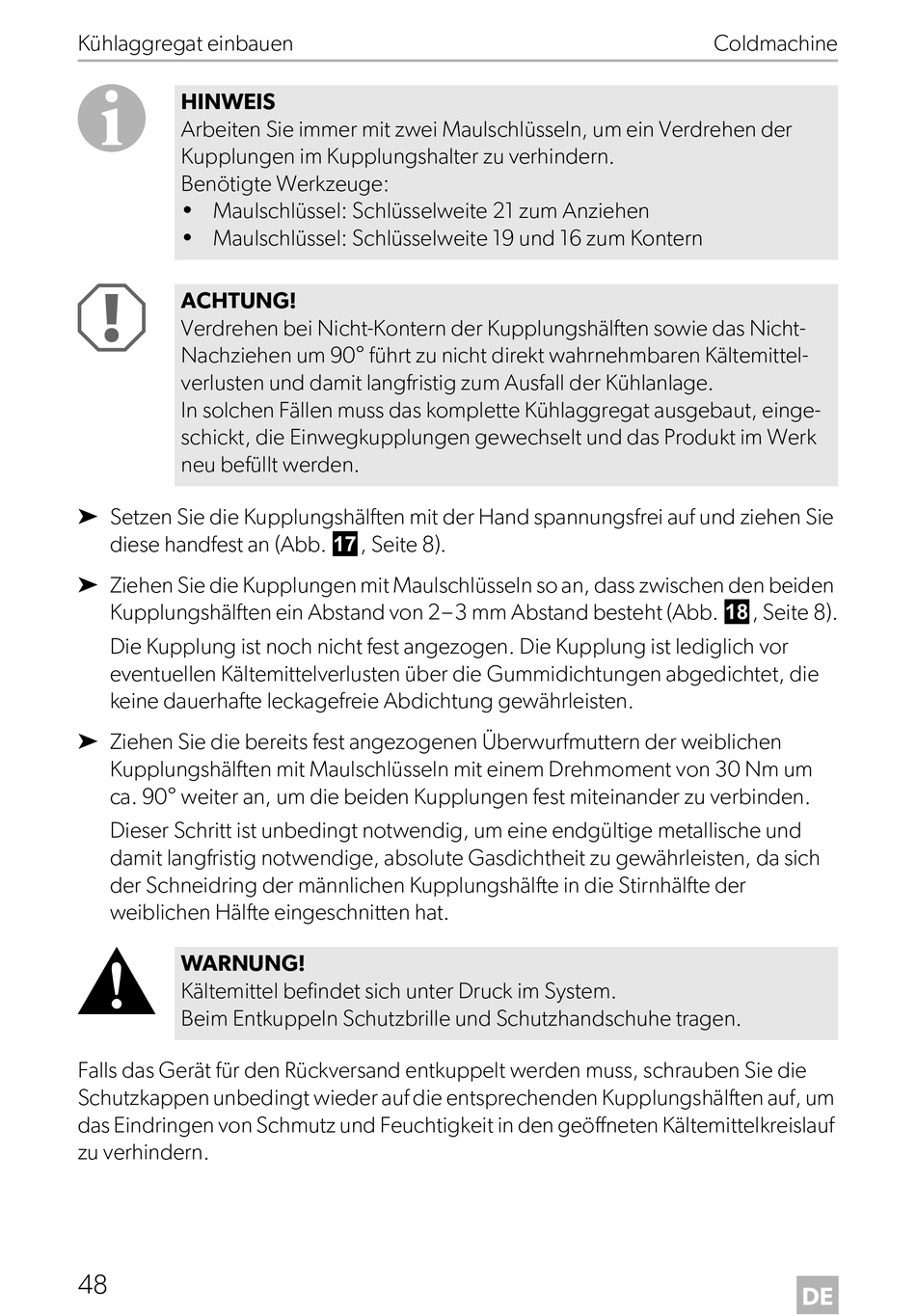

Kühlaggregat einbauen
I
HINWEIS
Arbeiten Sie immer mit zwei Maulschlüsseln, um ein Verdrehen der
Kupplungen im Kupplungshalter zu verhindern.
Benötigte Werkzeuge:
• Maulschlüssel: Schlüsselweite 21 zum Anziehen
• Maulschlüssel: Schlüsselweite 19 und 16 zum Kontern
A
ACHTUNG!
Verdrehen bei Nicht-Kontern der Kupplungshälften sowie das Nicht-
Nachziehen um 90° führt zu nicht direkt wahrnehmbaren Kältemittel-
verlusten und damit langfristig zum Ausfall der Kühlanlage.
In solchen Fällen muss das komplette Kühlaggregat ausgebaut, einge-
schickt, die Einwegkupplungen gewechselt und das Produkt im Werk
neu befüllt werden.
➤ Setzen Sie die Kupplungshälften mit der Hand spannungsfrei auf und ziehen Sie
diese handfest an (Abb. g, Seite 8).
➤ Ziehen Sie die Kupplungen mit Maulschlüsseln so an, dass zwischen den beiden
Kupplungshälften ein Abstand von 2–3 mm Abstand besteht (Abb. h, Seite 8).
Die Kupplung ist noch nicht fest angezogen. Die Kupplung ist lediglich vor
eventuellen Kältemittelverlusten über die Gummidichtungen abgedichtet, die
keine dauerhafte leckagefreie Abdichtung gewährleisten.
➤ Ziehen Sie die bereits fest angezogenen Überwurfmuttern der weiblichen
Kupplungshälften mit Maulschlüsseln mit einem Drehmoment von 30 Nm um
ca. 90° weiter an, um die beiden Kupplungen fest miteinander zu verbinden.
Dieser Schritt ist unbedingt notwendig, um eine endgültige metallische und
damit langfristig notwendige, absolute Gasdichtheit zu gewährleisten, da sich
der Schneidring der männlichen Kupplungshälfte in die Stirnhälfte der
weiblichen Hälfte eingeschnitten hat.
!
WARNUNG!
Kältemittel befindet sich unter Druck im System.
Beim Entkuppeln Schutzbrille und Schutzhandschuhe tragen.
Falls das Gerät für den Rückversand entkuppelt werden muss, schrauben Sie die
Schutzkappen unbedingt wieder auf die entsprechenden Kupplungshälften auf, um
das Eindringen von Schmutz und Feuchtigkeit in den geöffneten Kältemittelkreislauf
zu verhindern.
